Anschluss

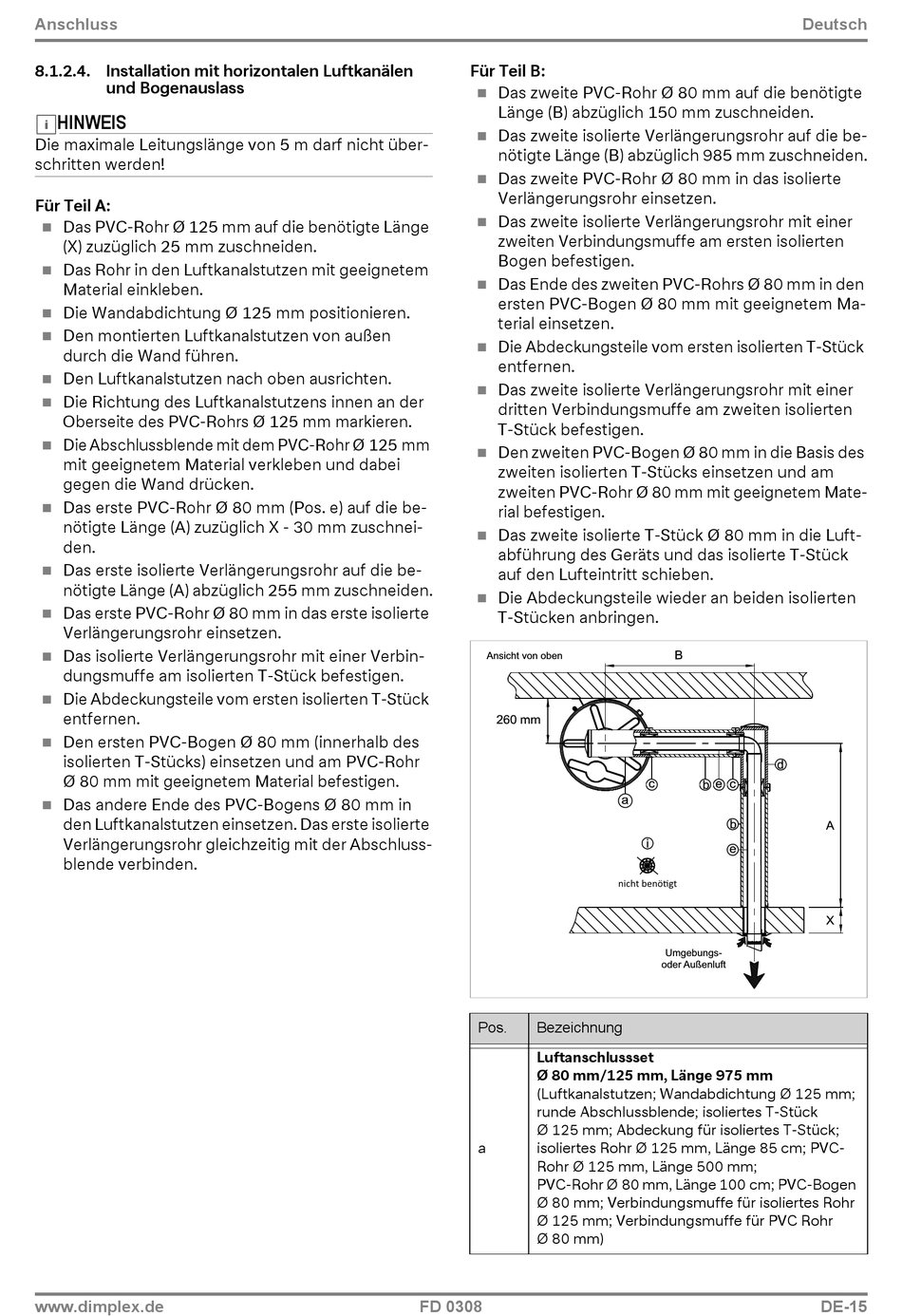

8.1.2.4. Installation mit horizontalen Luftkanälen
und Bogenauslass
HINWEIS
Die maximale Leitungslänge von 5 m darf nicht über-
schritten werden!
Für Teil A:
Das PVC-Rohr Ø 125 mm auf die benötigte Länge
(X) zuzüglich 25 mm zuschneiden.
Das Rohr in den Luftkanalstutzen mit geeignetem
Material einkleben.
Die Wandabdichtung Ø 125 mm positionieren.
Den montierten Luftkanalstutzen von außen
durch die Wand führen.
Den Luftkanalstutzen nach oben ausrichten.
Die Richtung des Luftkanalstutzens innen an der
Oberseite des PVC-Rohrs Ø 125 mm markieren.
Die Abschlussblende mit dem PVC-Rohr Ø 125 mm
mit geeignetem Material verkleben und dabei
gegen die Wand drücken.
Das erste PVC-Rohr Ø 80 mm (Pos. e) auf die be-
nötigte Länge (A) zuzüglich X - 30 mm zuschnei-
den.
Das erste isolierte Verlängerungsrohr auf die be-
nötigte Länge (A) abzüglich 255 mm zuschneiden.
Das erste PVC-Rohr Ø 80 mm in das erste isolierte
Verlängerungsrohr einsetzen.
Das isolierte Verlängerungsrohr mit einer Verbin-
dungsmuffe am isolierten T-Stück befestigen.
Die Abdeckungsteile vom ersten isolierten T-Stück
entfernen.
Den ersten PVC-Bogen Ø 80 mm (innerhalb des
isolierten T-Stücks) einsetzen und am PVC-Rohr
Ø 80 mm mit geeignetem Material befestigen.
Das andere Ende des PVC-Bogens Ø 80 mm in
den Luftkanalstutzen einsetzen. Das erste isolierte
Verlängerungsrohr gleichzeitig mit der Abschluss-
blende verbinden.
www.dimplex.de
Für Teil B:
Das zweite PVC-Rohr Ø 80 mm auf die benötigte
Länge (B) abzüglich 150 mm zuschneiden.
Das zweite isolierte Verlängerungsrohr auf die be-
nötigte Länge (B) abzüglich 985 mm zuschneiden.
Das zweite PVC-Rohr Ø 80 mm in das isolierte
Verlängerungsrohr einsetzen.
Das zweite isolierte Verlängerungsrohr mit einer
zweiten Verbindungsmuffe am ersten isolierten
Bogen befestigen.
Das Ende des zweiten PVC-Rohrs Ø 80 mm in den
ersten PVC-Bogen Ø 80 mm mit geeignetem Ma-
terial einsetzen.
Die Abdeckungsteile vom ersten isolierten T-Stück
entfernen.
Das zweite isolierte Verlängerungsrohr mit einer
dritten Verbindungsmuffe am zweiten isolierten
T-Stück befestigen.
Den zweiten PVC-Bogen Ø 80 mm in die Basis des
zweiten isolierten T-Stücks einsetzen und am
zweiten PVC-Rohr Ø 80 mm mit geeignetem Mate-
rial befestigen.
Das zweite isolierte T-Stück Ø 80 mm in die Luft-
abführung des Geräts und das isolierte T-Stück
auf den Lufteintritt schieben.
Die Abdeckungsteile wieder an beiden isolierten
T-Stücken anbringen.
Ansicht von oben
Pos.
Bezeichnung
Luftanschlussset
Ø 80 mm/125 mm, Länge 975 mm
(Luftkanalstutzen; Wandabdichtung Ø 125 mm;
runde Abschlussblende; isoliertes T-Stück
Ø 125 mm; Abdeckung für isoliertes T-Stück;
a
isoliertes Rohr Ø 125 mm, Länge 85 cm; PVC-
Rohr Ø 125 mm, Länge 500 mm;
PVC-Rohr Ø 80 mm, Länge 100 cm; PVC-Bogen
Ø 80 mm; Verbindungsmuffe für isoliertes Rohr
Ø 125 mm; Verbindungsmuffe für PVC Rohr
Ø 80 mm)
FD 0308
Deutsch
Umgebungs-
oder Außenluft
DE-15
