Der Anschluss von Leitungen an das Gerät erfolgt über Steckklemmen. Der maximal erlaubte Leiterquerschnitt
liegt bei 1,5 mm².
3.3.2 Versorgungsspannung U
Es sind ausschließlich Netzteile der Schutzklassen 2 oder 3 zu verwenden.

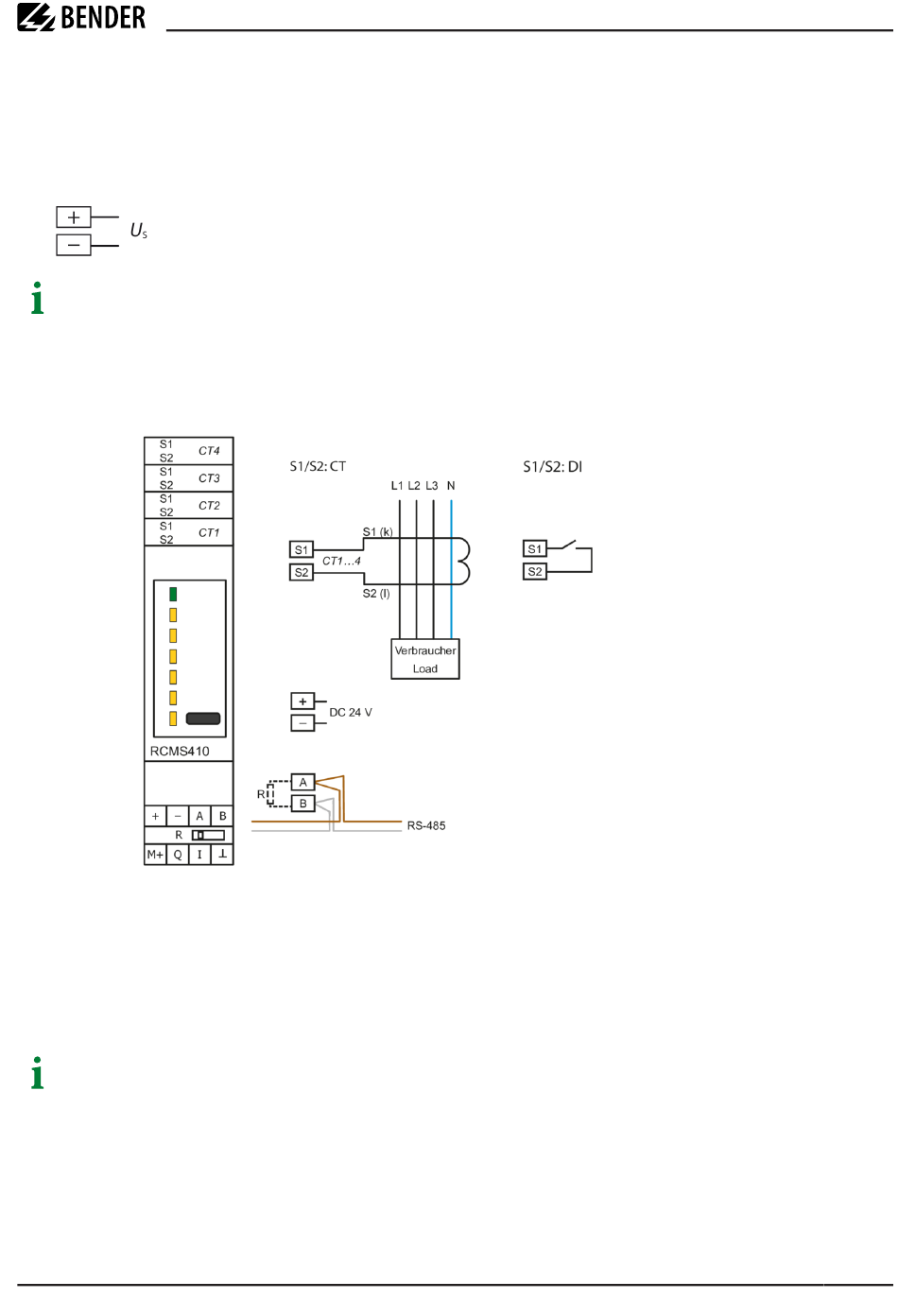

3.3.3 Anschlussbild
Legende zum Anschlussbild
S1/S2: CT
S1/S2: DI
+, -
A, B
RCMS410 und alle angeschlossenen CTUB102-CTBCxx müssen aus demselben Netzteil versorgt werden.
Achten Sie auf den korrekten Anschluss der DC 24 V-Versorgung. Anderenfalls kann das RCMS410 zerstört
werden!
Für UL-Anwendungen: Nur 60/75 °C-Kupferleitungen verwenden!
Leitungslängen zum Messstromwandler: Siehe Technische Daten.
S
Die technischen Daten sind zu beachten.
Der Anschluss erfolgt an der unteren Geräteseite.
Anschluss Messstromwandler
CT1...4 als Digitaleingang
Anschluss Versorgungsspannung
RS-485; Details siehe „RS-485-Schnittstelle", Seite 31
