Übersicht
1 s
T / R

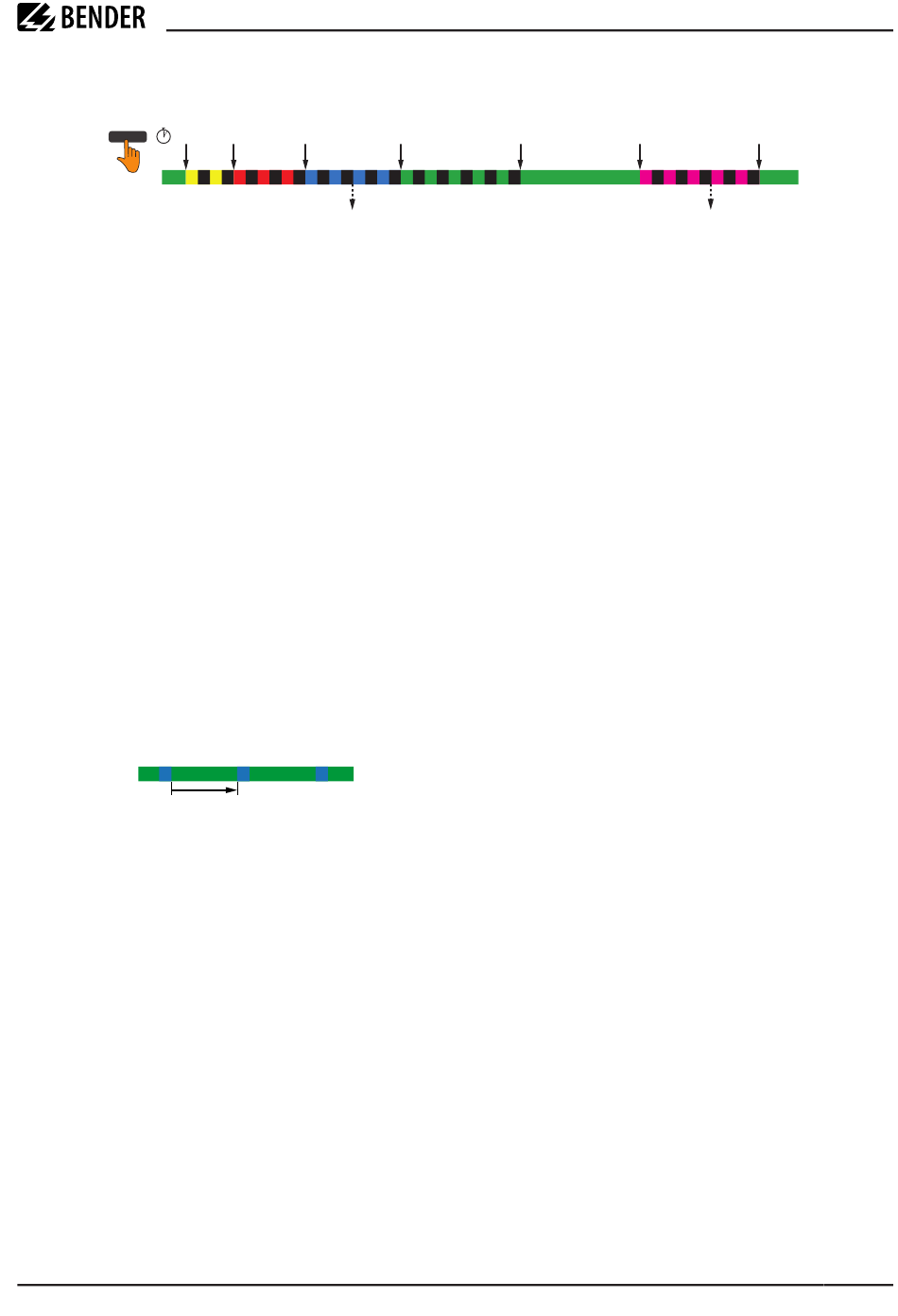

Funktion „RESET"
Die Tastenfunktion „RESET" setzt gespeicherte Alarmzustände zurück.
Funktion „TEST"
Die Tastenfunktion „TEST" simuliert einen Differenzstrom von 1,5 x I
nimmt das Gerät folgende Zustände ein:
• Anzeige des Alarmwertes über die LEDs und die Schnittstelle.
• Der Test-Status kann über die Schnittstelle ausgelesen werden
– 0 = kein Test
– 1 = interner Test
– 2 = externer Test (Schnittstelle)
• t und t werden für die Dauer des Tests auf 0 s gesetzt
on off
Funktion „NFC"
Die Tastenfunktion „NFC" ändert den aktuellen Aktivierungszustand der NFC-Schnittstelle, wenn die Taste T/
R für einen einen Zeitraum von 6...10 s betätigt wird. Die NFC-Schnittstelle deaktiviert sich nach 5 Minuten
automatisch, sollte sie nicht vorher manuell wieder deaktiviert worden sein.
NFC
Funktion „ADDR"
Die Tastenfunktion "Addr." schaltet das Gerät in den Adressierungsmodus für die RS-485- Schnittstelle. Dabei
zeigen die LED-Messwertanzeige und Status-LED die Geräteadresse an.
Vorgehen zur Eingabe einer Adresse:
1. Taste T/R drücken bis Status-LED grün blinkt.
– Nach Loslassen der Taste T/R leuchtet die Status-LED ROT.
2. HUNDERTER-STELLE einstellen. Taste T/R so oft kurz drücken, bis gewünschter Wert eingestellt ist. Zur
Bestätigung Taste T/R einmal lang (> 2 s) drücken.
– Nach Loslassen der Taste T/R leuchtet die Status-LED GRÜN.
3. ZEHNER-STELLE einstellen. Taste T/R kurz drücken, bis gewünschter Wert eingestellt ist. Zur Bestätigung
die Taste T/R einmal lang (> 2 s) drücken.
– Nach Loslassen der Taste T/R leuchtet die Status-LED BLAU.
6 s
3 s
RESET TEST NFC
ON | OFF
1. 5 s
10 s 15 s
ADDR
Δn
Statusanzeige Normalbetrieb mit
aktivierter NFC-Schnittstelle
