- Seite 1 Produktbeschreibung RCMA278P-S Allstromsensitives Differenzstrom-Überwachungsmodul zum Einbau in Photovoltaik-Wechselrichter Software-Version D338 V2 Mit Sicherheit Spannung TGH1449de/10.2010...
- Seite 2 Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 © Dipl.-Ing. W. Bender GmbH & Co. KG E-Mail: info@bender-de.com Web: http://www.bender-de.com Alle Rechte vorbehalten. Nachdruck nur mit Genehmigung des Herausgebers.
- Seite 3 Analoger Spannungsausgang X1 ..................8 Schaltausgang X12 ........................8 Steuereingang X10 ........................9 2.6.1 Reset-Funktion .......................... 9 2.6.2 Reset mit anschließender Kalibrierung des RCMA278P-S ........10 2.6.3 Ablauf ohne Wechselrichter-Reset ................. 11 Startsequenz ........................... 12 Messbereichsüberschreitung ................... 14 Messbereich und Messzeiten ................... 15 2.9.1 Messbereich ..........................
- Seite 4 Inhaltsverzeichnis TGH1449de/10.2010...
- Seite 5 Info-Zeichen hervorgehoben 1.2 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben dieser Bedienungsanleitung die beilie- genden „Wichtigen sicherheitstechnischen Hinweise für Bender-Produkte“. 1.3 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen.
- Seite 6 Diese Dokumentation effektiv nutzen TGH1449de/10.2010...

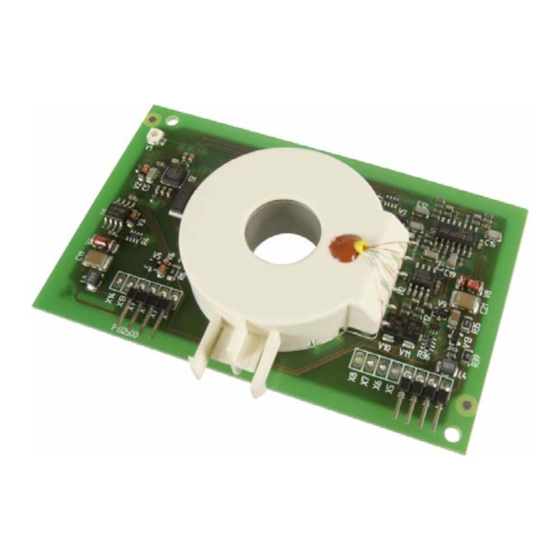

- Seite 7 Anschlussüberwachung des Messstromwandlers Reset über Steueranschluss X10 2.2 Produktbeschreibung Das allstromsensitive Differenzstrom-Überwachungsmodul RCMA278P-S wird zur Fehler- stromüberwachung in transformatorlose Photovoltaik-Wechselrichter eingesetzt, in denen Gleichfehlerströme und/oder Wechselfehlerströme auftreten können, deren Betrag dauernd größer Null ist. Dies schließt die Erfassung von Ableitströmen ein. Das Differenzstrom-Über- wachungsmodul wird als offene Platine in den Wechselrichter eingebaut.
- Seite 8 Funktion 2.4 Analoger Spannungsausgang X1 Der aktuell gemessene Differenzstrom steht als proportionale Ausgangspannung an X1 an. Ausgangsspannungen < 150 mV oder > 4,85 V signalisieren nicht nur einen Kurzschluss oder eine Unterbrechung, sondern auch einen möglichen Fehler des Differenzstrom-Überwa- chungsmoduls. Bei einem vom Überwachungsmodul erkannten Fehler wird gleichzeitig der Ausgang X12 hochohmig geschaltet.
- Seite 9 Freigabe für Messbetrieb Beginn der Differenzstrommessung Über den Steuereingang X10 kann jederzeit ein RESET des Differenzstrom-Überwachungs- moduls RCMA278P-S durchgeführt werden. Die Differenzstrommessung wird hierbei unter- brochen. Um die RESET-Funktion zu aktivieren, muss am Steuereingang X10 für T1 > 530 ms ein LOW-Pegel anliegen.
- Seite 10 Funktion 2.6.2 Reset mit anschließender Kalibrierung des RCMA278P-S TGH1449de/10.2010...
- Seite 11 Nach Ende der Kalibrierphase (X12 auf LOW) kann durch Anlegen eines HIGH-Pegels an X10 für T2 = 50...100 µs die Kalibrierung beliebig oft wiederholt werden. Das RCMA278P-S startet die Differenzstrommessung, wenn mindestens für T5 = 5 ms am Steuereingang X10 ein HIGH-Pegel anliegt.
- Seite 12 Funktion 2.7 Startsequenz Die Spannungsversorgung des Differenzstrom-Überwachungsmoduls RCMA278P-S erfolgt extern. Versorgungsspannungsschwankungen führen zu einer Beeinflussung der Differenz- strommessung. Um diese Beeinflussung (besonders die Kalibrierung wird beeinflusst !) aus- zuschließen, läuft die Startsequenz folgendermaßen ab: Die Startsequenz des Differenzstrom-Überwachungsmoduls beginnt ab einer Versorgungss- ≥...
- Seite 13 Funktion TGH1449de/10.2010...
- Seite 14 I • 150mA: T2 ” 50ms ≥ Überschreitet der Differenzstrom den Messbereich (Differenzstrom 100mA), schaltet das Differenzstrom-Überwachungsmodul RCMA278P-S nach der Messzeit T1 den Open-Collec- tor-Ausgang X12 auf HIGH. Die Spannung am Analogausgang X1 steigt im Vergleich zum Schaltausgang X12 verzögert innerhalb von T2 auf U = 4,85 V an.
- Seite 15 Funktion 2.9 Messbereich und Messzeiten 2.9.1 Messbereich Der Differenzstrom-Messbereich erstreckt sich von 0…100 mA. 2.9.2 Messzeiten ΔU Differenzstromänderung Messzeit Ι ≥ 30 mA Δ < 150 ms 1,5 V Ι ≥ ≥ 60 mA Δ < 100 ms 1,5 V Messzeit ist die Zeit vom Auftreten der Differenzstromänderung Δ...
- Seite 16 Funktion 2.10 Fehlererkennung und daraus folgende technische Reaktionen Fehlerart Erkennung Reaktion Frequenzmessung über Drahtbruch im X1 = 5,0 V Wandlertest-Eingang Differenzstromwandler X12 = HIGH am Rechner Kurzschluss einer Frequenzmessung über X1 = 5,0 V Differenzstromwandler- Wandlertest-Eingang X12 = HIGH wicklung am Rechner Frequenzmessung über Konstante Ausgangsspan-...
- Seite 17 3. Montage und Anschluss 3.1 Montage Siehe Maßbilder auf Seite 21. 3.2 Anschlussbelegung X11 X10 X9 X3 X2 X1 Steckerbezeichnung Beschreibung Analoger Spannungsausgang : Spannungsversorgung -12 V / -15 V GND: Bezugspotential Nicht angeschlossen GND: Bezugspotential Steuereingang: 0...5 V : Spannungsversorgung +12 V / +15 V Schaltausgang/Meldeausgang (Transistor, Open Collector) Die Versorgungsspannungen +U und -U...
- Seite 18 Montage und Anschluss 3.2.1 Leitungsführung durch den Messstromwandler Durch die Öffnung des Messstromwandlers dürfen nur spezielle Leitungen geführt werden. Zugelassen sind nur UL-gelistete Anschlussleitungen oder von UL anerkannte Leiterkompo- nenten (AWM Style 3271, AWG 10) mit von UL anerkanntem Mantel, der für die Nennspan- nung geeignet ist.
- Seite 19 4. Technische Daten 4.1 Tabellarische Daten Spannungsversorgung + (X11) ..............................12 V (± 1 V) - (X2)................................. -12 V (± 1 V) Alternativ ..................................... + (X11) ..............................15 V (± 1 V) - (X2) ................................ -15 V (± 1 V) Leistungsaufnahme ..............................
- Seite 20 Leiterplattensteckverbinder einreihig ....................0,65 mm x 0,65 mm Rastermaß ................................2,54 mm Sonstiges Betriebsart ..............................Dauerbetrieb Gebrauchslage ................................ beliebig Gewicht ..................................≤ 65 g 4.2 Bestellangaben Messbereich Frequenzbereich Art.-Nr RCMA278P-S 0…100 mA 0…500 Hz B94042095 4.3 Zulassungen und Zertifizierungen TGH1449de/10.2010...
- Seite 21 Technische Daten 4.4 Maßbilder Maßangaben in mm TGH1449de/10.2010...
- Seite 22 Technische Daten TGH1449de/10.2010...
- Seite 24 Dipl.-Ing. W. Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender-de.com Web: http://www.bender-de.com...
