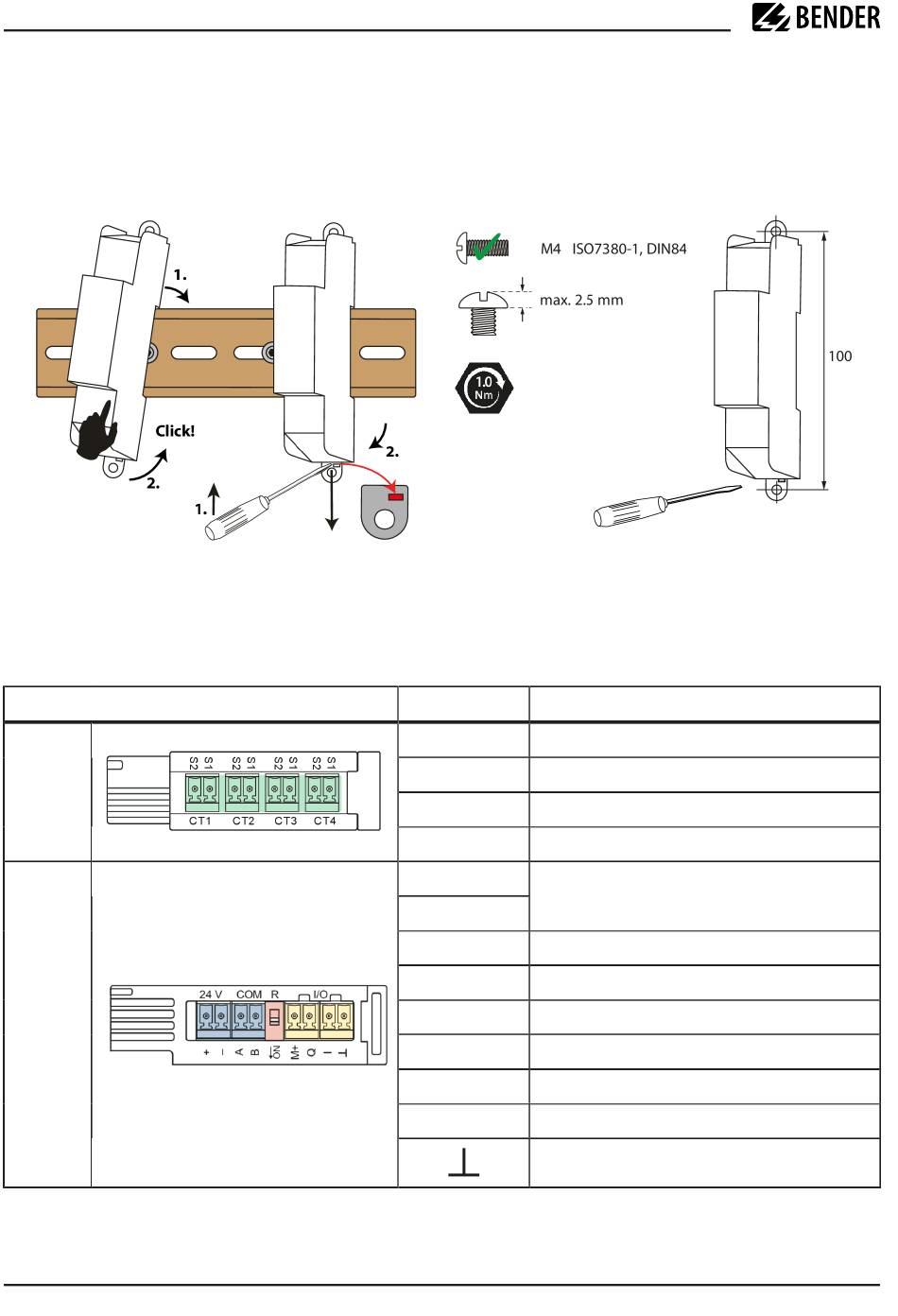

Maße, Montage und Anschluss
3.2 Montage und Demontage
Hutschienenmontage
Montage
3.3 Anschluss
3.3.1 Anschlüsse im Überblick
Oben
Unten
20 RCMS410_D00424_04_M_XXDE / 06.2025
Demontage
Anschluss
S1, S2 (CT1)
S1, S2 (CT2)
S1, S2 (CT3)
S1, S2 (CT4)
ON (R)
M+
Schraubmontage
Messstromwandler CT1
Messstromwandler CT2
Messstromwandler CT3
Messstromwandler CT4
+
Versorgungsspannung DC
-
A RS-485 A - Modbus RTU
B RS-485 B - Modbus RTU
Terminierung RS-485-Schnittstelle
Multifuntionaler Ausgang
Q Digitaler Ein-/Ausgang
I Digitaler Eingang
GND
Beschreibung
