Bender RCMB300 Serie Bedienungsanleitung

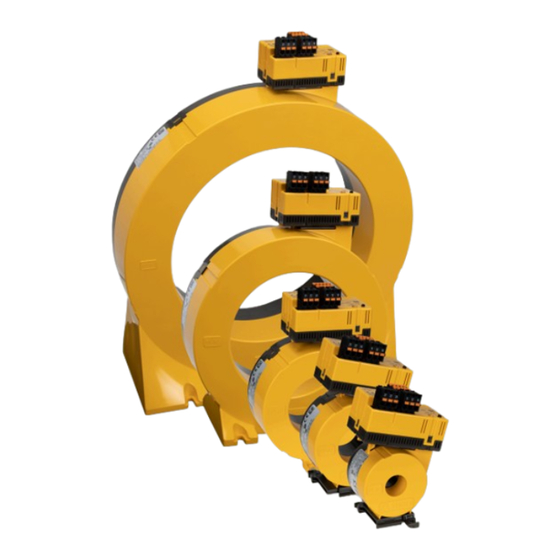

Allstromsensitives differenzstrom-überwachungsmodul mit integriertem messstromwandler
Vorschau ausblenden
Andere Handbücher für RCMB300 Serie:
- Handbuch (58 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Kurzanleitung (9 Seiten)
Verwandte Anleitungen für Bender RCMB300 Serie
Inhaltszusammenfassung für Bender RCMB300 Serie
- Seite 1 RCMB300-Serie Allstromsensitives Differenzstrom-Überwachungsmodul mit integriertem Messstromwandler RCMB300-Serie_D00372_05_D_XXDE/06.2024...
-
Seite 2: Bestimmungsgemäße Verwendung
RCMB300-Serie Allstromsensitives Differenzstrom-Überwachungsmodul mit integriertem Messstromwandler Bestimmungsgemäße Verwendung Die Differenzstrom-Überwachungsmodule der RCMB300-Serie sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Systemen (TN- und TT-Systemen) vorgesehen. Die Module sind dabei in der Lage, Differenzströme bis zu einer Höhe I = 20 A in einem Frequenzbereich von DC…100 kHz zu messen. - Seite 3 RCMB300-Serie Varianten Elektronikmodule Messstromwandler (P = geschirmt) • RCMB301 • CTBC20(P) Modulares Differenzstrommodul Typ B nach IEC 60755 Messstromwandler, Innendurchmesser 20 mm • CTBC35(P) Messtromwandler, Innendurchmesser 35 mm • CTBC60(P) Messstromwandler, Innendurchmesser 60 mm • CTBC120(P) Messstromwandler, Innendurchmesser 120 mm •...
- Seite 4 RCMB300-Serie Anschlussbild 11, 12, 14 = 21, 22, 24 = Legende Relais für Vorwarnung Relais für Hauptalarm Überspannungsableiter Die Verwendung eines Überspannungsableiters Typ 2 (SPD) ist aufgrund möglicher Stoßspannungen und zur Erfüllung der normativen Anforderungen vorgeschrieben. Der Überspannungsableiter ist dem Netzteil auf der Versorgungsseite vorzuschalten. Merkmale des Überspannungsableiters: –...
-
Seite 5: Systemzustand
RCMB300-Serie Anschluss RS-485-Schnittstelle (Modbus RTU) Durch Verwendung einer Brücke kann der interne 120- -Abschlusswiderstand zugeschaltet werden. Durch den DIP-Schalter kann der interne 120- -Abschlusswiderstand zugeschaltet werden. Systemzustände: LED und Ausgangsrelais Die LED zeigt durch Farbe und Leuchten/Blinken den Systemzustand an. Die Wechsler der Relaisausgänge K1 und K2 haben für jeden Systemzustand definierte Schaltstellungen. -
Seite 6: Maßbilder
RCMB300-Serie Maßbilder CTBC20(P) / CTBC35(P) CTBC60(P) CTBC120(P) / CTBC210(P) RCMB301 RCMB301-CTBC20(P) ø 20 RCMB301-CTBC35(P) ø 35 RCMB301-CTBC60(P) ø 60 RCMB301-CTBC120(P) ø 120 RCMB301-CTBC210(P) ø 210 RCMB301 alle Angaben in mm, Toleranz ±0,5 mm RCMB300-Serie_D00372_05_D_XXDE/06.2024... - Seite 7 RCMB300-Serie Befestigungen CTBC20(P) / CTBC35(P) CTBC60(P) CTBC120(P) / CTBC210(P) CTBC20(P) 31,4 2 x ø 5,5 CTBC35(P) 49,8 2 x ø 5,5 CTBC60(P) 2 x ø 6,5 CTBC120(P) 4 x ø 6,5 CTBC210(P) 4 x ø 6,5 alle Angaben in mm, Toleranz ±0,5 mm RCMB300-Serie_D00372_05_D_XXDE/06.2024...
- Seite 8 RCMB300-Serie Beispiel für die Zusammenstellung eines RCMB-Moduls Auswerteeinheit: RCMB301 Messstromwandler: CTBC35 Finales RCMB-Modul Installationshinweise zu Messstromwandlern Stromführende Leiter VORSICHT Es ist darauf zu achten, dass alle stromfüh- Geräteschaden durch hohe Induktionsströme! renden Leitungen/Leiter durch den Mess- Durch die verwendete allstromsensitive Messtechnik können hohe Ströme in die Leiterschleife induziert werden.
-
Seite 9: Technische Daten
RCMB300-Serie Technische Daten ( )* = Werkseinstellungen Messkreis Messstromwandler siehe „Maßbilder“, Seite 6 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Innendurchmesser Charakteristik nach IEC 62020 und allstromsensitiv, Typ B Definitionen IEC/TR 60755 Durch den Messstromwandler geführte Ansprechwert I 30 mA…3 A (frei konfigurierbar), (30 mA)* Messkreis (IC1) Primärleiter Vorwarnung... - Seite 10 RCMB300-Serie Anzeigen Anschluss Mehrfarb-LED rot/grün, siehe „Systemzustände: LED Erforderliche Klemmen sind im Lieferumfang enthalten . und Ausgangsrelais“, Seite 5 Klemmenblock 1 Hersteller Phoenix Contact DFMC 1,5/5-ST-3,5 BK Eingänge Es gelten die Anschlussbedingungen des Herstellers. Bezeichnung T/R, GND Anschlussvermögen starr 0,2…1,5 mm² (AWG 24…16) Maximale Länge Anschlussleitung 10 m flexibel...
- Seite 11 RCMB300-Serie Bestellinformationen Elektronikmodule Versorgungs- Variante Art.-Nr. spannung DC 24 V (19,2…28,8 V) Modbus RTU RCMB301 B74043100 Messstromwandler Zubehör Beschreibung Art.-Nr. Beschreibung Art.-Nr. CTBC20 Messstromwandler, Innen- B98120001 RS-485-USB Schnittstellenumsetzer B95012045 durchmesser 20 mm Klemmensatz RCMB103 * B74043124 CTBC20P Messstromwandler geschirmt, B98120002 Hutschienen-Montageclip für CTBC20 und CTBC20P * B91080111 Innendurchmesser 20 mm...
- Seite 12 Bender GmbH & Co. KG Londorfer Straße 65 35305 Grünberg © Bender GmbH & Co. KG, Germany Germany Änderungen vorbehalten! Tel.: +49 6401 807-0 Die angegebenen Normen berücksichtigen info@bender.de die bis zum 06.2024 gültige Ausgabe, sofern www.bender.de nicht anders angegeben.
