- Seite 1 RCMB131-01 Allstromsensitives Differenzstrom-Überwachungsmodul zur Messung von Gleich- und Wechselströmen bis ±100 mA RCMB131-01_D00358_01_M_XXDE/08.2019 Handbuch...
-
Seite 2: Lieferumfang

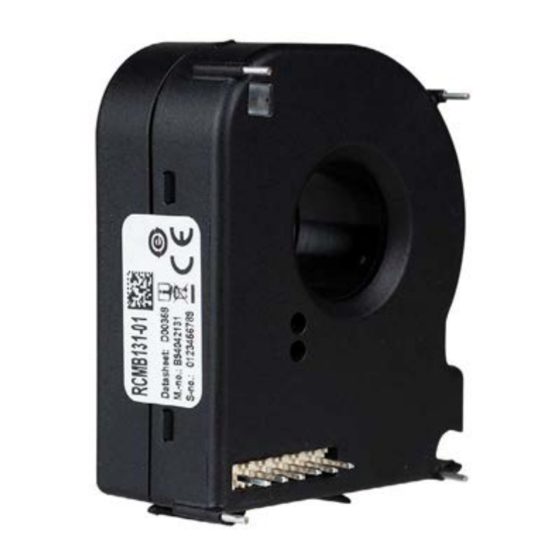

• Versorgungsspannung DC 12…24 V Funktionsbeschreibung Das RCMB131-01 dient der Messung von Differenzströmen und der Ausgabe der Werte über eine Schnittstelle. Die Messung des Differenzstromes erfolgt allstromsensitiv. Dabei wird der Effektivwert (rms) aus der im Differenzstrom enthaltenen DC-Komponente sowie der unter 2000 Hz liegenden Wechselstromkomponente gebildet. -
Seite 3: Rastermaß
RCMB131-01 Über die RS-485-Schnittstelle: • wird ein zum Effektivwert proportionales Signal übertragen (Messwertaktualisierung alle 180 ms) • werden Alarmmeldungen signalisiert • werden Ansprechwerte konfiguriert • kann ein Funktionstest ausgelöst werden Die vorhandenen Schaltausgänge S1 und S2 schalten bei Überschreitung des jeweils eingestellten Ansprechwertes oder einem Funktionsfehler in den Alarmzustand. -
Seite 4: Pinbelegung
RCMB131-01 Pinbelegung Name Beschreibung Spannungsversorgung (DC 12…24 V) Masse Schaltausgang 2 (rms) RS-485-B 1 2 3 4 5 6 Schaltausgang 1 (DC) RS-485-A Anschlussbild (Beispiel) RCMB131-01 RCMB131-01 * Abschlusswiderstand 120 muss nur beim letzten Gerät in der Kette des RS-485-... - Seite 5 RCMB131-01 Timingdiagramm „Funktionstest“ Sobald erkannt ist, dass Register 4000 den Wert 0 hat, beginnt die Zeitmessung mit t = 0. M1…3 im Timingdiagramm sind die Zeitpunkte, zu denen eine übergeordnete Steuerung wäh- rend des Funktionstests prüfen kann und sollte, dass die Schaltausgänge S1…2 tatsächlich unab- hängig voneinander schalten.
-
Seite 6: Übersicht Der Modbusregister Unterstützte Function Codes
RCMB131-01 Übersicht der Modbusregister Unterstützte Function codes: 0x03 Read Holding Registers 0x04 Read Input Registers 0x06 Write Single Register 0x10 Write Multiple Registers Eigenschaften der Register: Read Only Write Only Read and Write „Broadcast“ (Adresse „0“): Aktion ausführen, keine Antwort senden. Broadcast funktioniert nur bei Schreibbefehlen. - Seite 7 RCMB131-01 Statuswort 1 Status-Byte Bedeutung Wert 0 = Fehler, deaktiviert Bit 0 Status ERR_OUT 1 = kein Fehler, aktiviert Bit 1 Status S1 0 = aus, deaktiviert, ausgelöst 1= ein, aktiviert, nicht ausgelöst Bit 2 Status S2 Bit 3 Reserviert...
-
Seite 8: Steuerung (Test, Reset, Modul Finden)
RCMB131-01 Steuerung (Test, Reset, Modul finden) Eigen- Register Beschreibung Format Bemerkung/ Einheit Bereich schaft 0 = Start Funktionstest ohne O set- messung 1 = Start Funktionstest mit O set- Test = ca. 2 s (siehe messung 4000 Test & Reset UINT16 Timingdiagramm Abb. -
Seite 9: Signalisierung Bei Bekannter Seriennummer Auslösen ("Modul Finden") Voraussetzung
RCMB131-01 Register 60000 kann nur gemeinsam mit dem korrekten Registerinhalt aus 60001…60003 geschrie- ben werden. Die drei Register werden dabei als Erweiterung der Modbusadresse verwendet und nur derjenige Slave reagiert, dessen Modbusadresse und Seriennummer übereinstimmen. Schreiben: Ein bestimmtes Modul ansprechen Beim gemeinsamen Schreiben mit Register 60000 wird die werksseitige Seriennummer des Moduls aus Register 2009 eingetragen. - Seite 10 RCMB131-01 2. Neue Busadresse bei bekannter Seriennummer zuweisen Voraussetzung: Die Seriennummern der Module sind bekannt. Jedes Modul muss eine eigene Modbus-Adresse haben, über die es angesprochen werden kann. Ist dies in der Einrichtungsphase versäumt worden, so dass mehrere Module nun dieselbe Adresse haben (Werkseinstellung: 100), kann die bekannte Seriennummer als Erweiterung der Modbus- Adressierung verwendet werden.
-
Seite 11: Technische Daten
RCMB131-01 Technische Daten Isolationskoordination nach IEC 60664-1 Primärkreis ..............................überwachte Primärleiter Sekundärkreis ........................Anschlüsse Vcc, GND, A, B, S1, S2 Alle folgenden Angaben gelten für die Isolation zwischen Primär- und Sekundärkreis Bemessungsspannung ................................300 V Überspannungskategorie ................................III Bemessungs-Stoßspannung ..............................4 kV Einsatzhöhe ............................... bis 3000 m über NN Bemessung-Isolationsspannung ............................320 V... - Seite 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland P.O. Box 1161 • 35301 Grünberg • Germany Londorfer Str.
