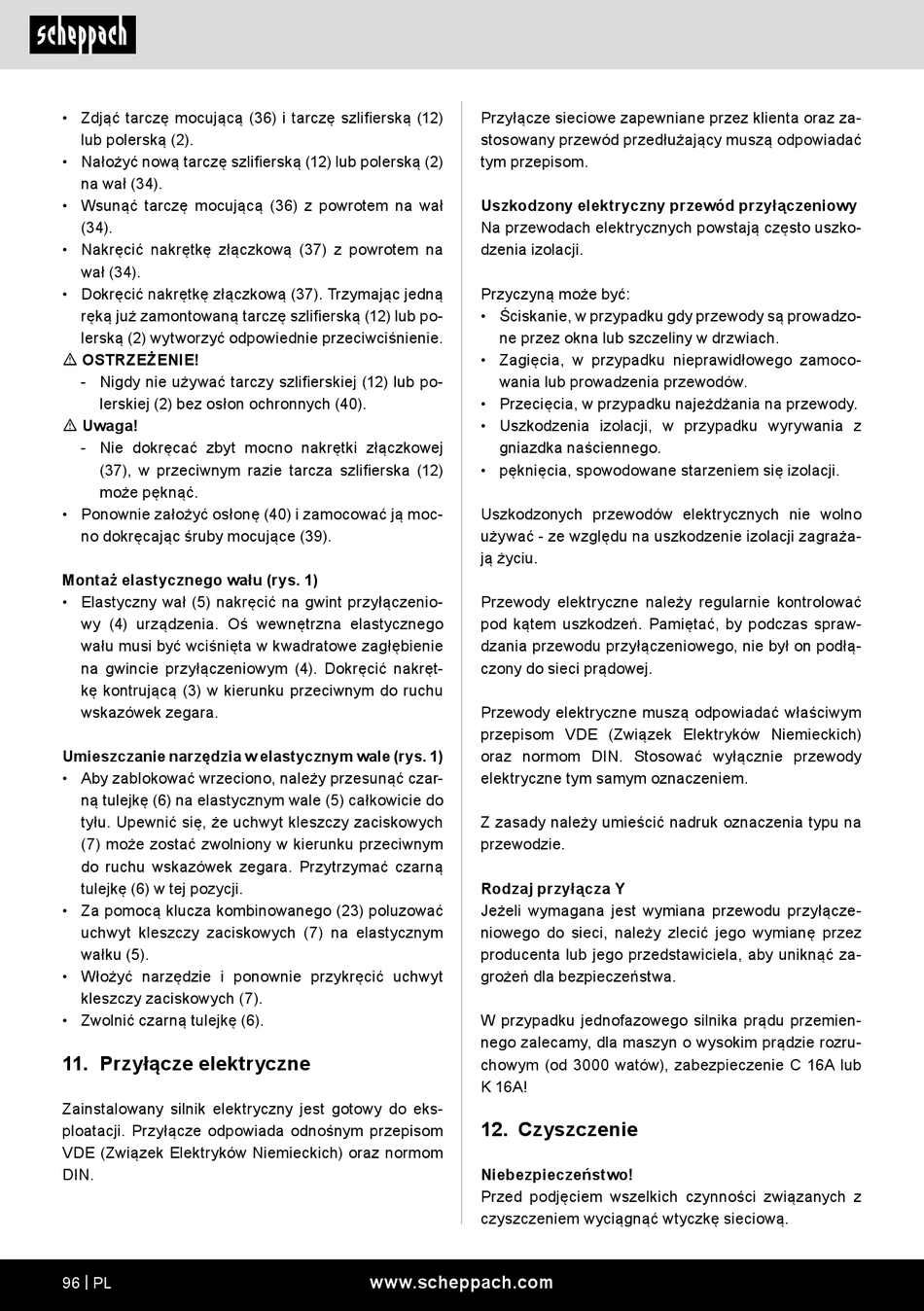

• Zdjąć tarczę mocującą (36) i tarczę szlifierską (12)
lub polerską (2).
• Nałożyć nową tarczę szlifierską (12) lub polerską (2)
na wał (34).
• Wsunąć tarczę mocującą (36) z powrotem na wał
(34).
• Nakręcić nakrętkę złączkową (37) z powrotem na
wał (34).
• Dokręcić nakrętkę złączkową (37). Trzymając jedną
ręką już zamontowaną tarczę szlifierską (12) lub po-
lerską (2) wytworzyć odpowiednie przeciwciśnienie.
m OSTRZEŻENIE!
- Nigdy nie używać tarczy szlifierskiej (12) lub po-
lerskiej (2) bez osłon ochronnych (40).
m Uwaga!
- Nie dokręcać zbyt mocno nakrętki złączkowej
(37), w przeciwnym razie tarcza szlifierska (12)
może pęknąć.
• Ponownie założyć osłonę (40) i zamocować ją moc-
no dokręcając śruby mocujące (39).
Montaż elastycznego wału (rys. 1)
• Elastyczny wał (5) nakręcić na gwint przyłączenio-
wy (4) urządzenia. Oś wewnętrzna elastycznego
wału musi być wciśnięta w kwadratowe zagłębienie
na gwincie przyłączeniowym (4). Dokręcić nakręt-
kę kontrującą (3) w kierunku przeciwnym do ruchu
wskazówek zegara.
Umieszczanie narzędzia w elastycznym wale (rys. 1)
• Aby zablokować wrzeciono, należy przesunąć czar-
ną tulejkę (6) na elastycznym wale (5) całkowicie do
tyłu. Upewnić się, że uchwyt kleszczy zaciskowych
(7) może zostać zwolniony w kierunku przeciwnym
do ruchu wskazówek zegara. Przytrzymać czarną
tulejkę (6) w tej pozycji.
• Za pomocą klucza kombinowanego (23) poluzować
uchwyt kleszczy zaciskowych (7) na elastycznym
wałku (5).
• Włożyć narzędzie i ponownie przykręcić uchwyt
kleszczy zaciskowych (7).
• Zwolnić czarną tulejkę (6).
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada odnośnym przepisom
VDE (Związek Elektryków Niemieckich) oraz normom
DIN.
96 | PL
Przyłącze sieciowe zapewniane przez klienta oraz za-
stosowany przewód przedłużający muszą odpowiadać
tym przepisom.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagraża-
ją życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu przyłączeniowego, nie był on podłą-
czony do sieci prądowej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
elektryczne tym samym oznaczeniem.
Z zasady należy umieścić nadruk oznaczenia typu na
przewodzie.
Rodzaj przyłącza Y
Jeżeli wymagana jest wymiana przewodu przyłącze-
niowego do sieci, należy zlecić jego wymianę przez
producenta lub jego przedstawiciela, aby uniknąć za-
grożeń dla bezpieczeństwa.
W przypadku jednofazowego silnika prądu przemien-
nego zalecamy, dla maszyn o wysokim prądzie rozru-
chowym (od 3000 watów), zabezpieczenie C 16A lub
K 16A!
12. Czyszczenie
Niebezpieczeństwo!
Przed podjęciem wszelkich czynności związanych z
czyszczeniem wyciągnąć wtyczkę sieciową.
