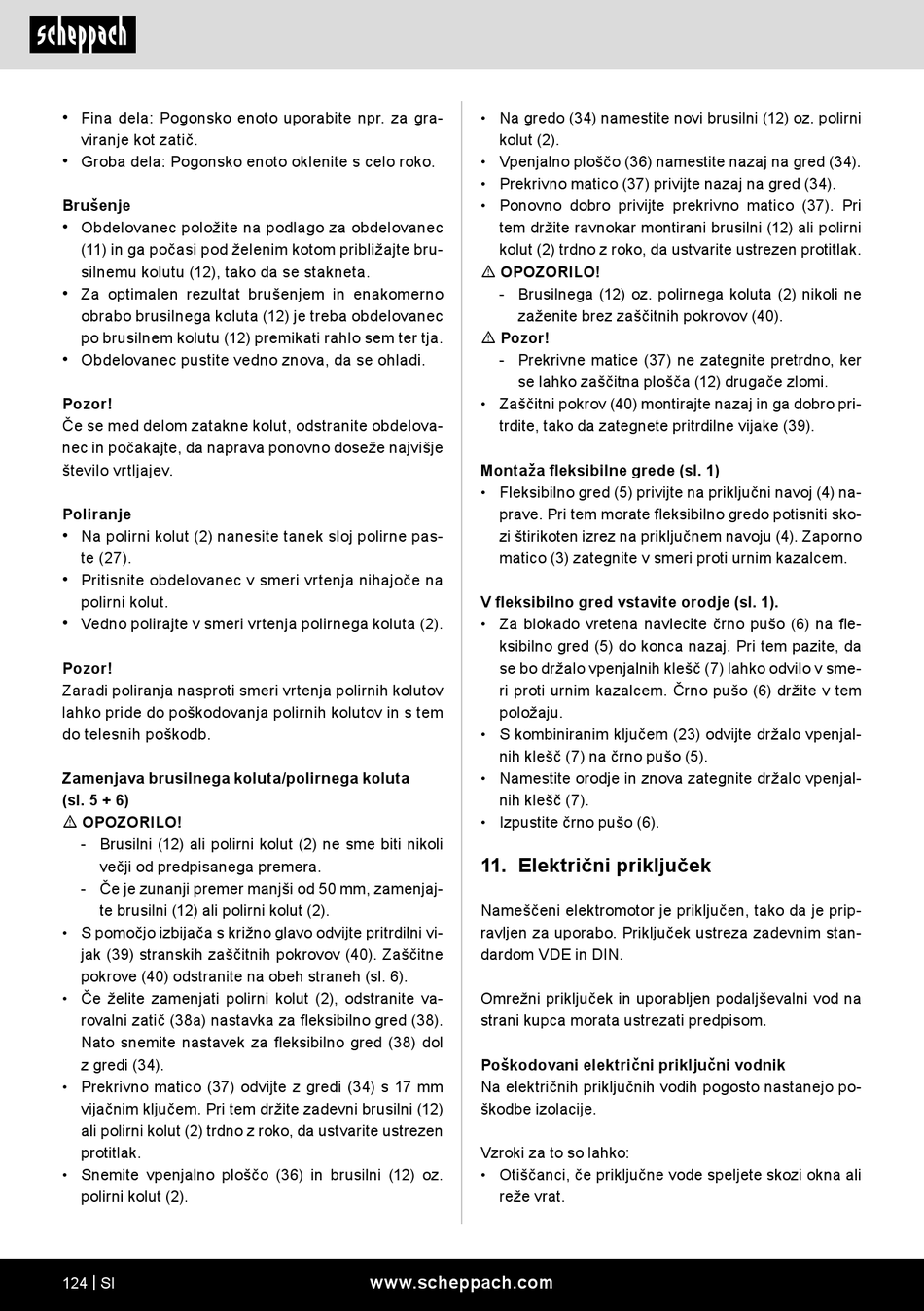

Fina dela: Pogonsko enoto uporabite npr. za gra-
viranje kot zatič.
•
Groba dela: Pogonsko enoto oklenite s celo roko.
Brušenje
•
Obdelovanec položite na podlago za obdelovanec
(11) in ga počasi pod želenim kotom približajte bru-
silnemu kolutu (12), tako da se stakneta.
•
Za optimalen rezultat brušenjem in enakomerno
obrabo brusilnega koluta (12) je treba obdelovanec
po brusilnem kolutu (12) premikati rahlo sem ter tja.
•
Obdelovanec pustite vedno znova, da se ohladi.
Pozor!
Če se med delom zatakne kolut, odstranite obdelova-
nec in počakajte, da naprava ponovno doseže najvišje
število vrtljajev.
Poliranje
•
Na polirni kolut (2) nanesite tanek sloj polirne pas-
te (27).
•
Pritisnite obdelovanec v smeri vrtenja nihajoče na
polirni kolut.
•
Vedno polirajte v smeri vrtenja polirnega koluta (2).
Pozor!
Zaradi poliranja nasproti smeri vrtenja polirnih kolutov
lahko pride do poškodovanja polirnih kolutov in s tem
do telesnih poškodb.
Zamenjava brusilnega koluta/polirnega koluta
(sl. 5 + 6)
m OPOZORILO!
- Brusilni (12) ali polirni kolut (2) ne sme biti nikoli
večji od predpisanega premera.
- Če je zunanji premer manjši od 50 mm, zamenjaj-
te brusilni (12) ali polirni kolut (2).
• S pomočjo izbijača s križno glavo odvijte pritrdilni vi-
jak (39) stranskih zaščitnih pokrovov (40). Zaščitne
pokrove (40) odstranite na obeh straneh (sl. 6).
• Če želite zamenjati polirni kolut (2), odstranite va-
rovalni zatič (38a) nastavka za fleksibilno gred (38).
Nato snemite nastavek za fleksibilno gred (38) dol
z gredi (34).
• Prekrivno matico (37) odvijte z gredi (34) s 17 mm
vijačnim ključem. Pri tem držite zadevni brusilni (12)
ali polirni kolut (2) trdno z roko, da ustvarite ustrezen
protitlak.
• Snemite vpenjalno ploščo (36) in brusilni (12) oz.
polirni kolut (2).
124 | SI
• Na gredo (34) namestite novi brusilni (12) oz. polirni
kolut (2).
• Vpenjalno ploščo (36) namestite nazaj na gred (34).
• Prekrivno matico (37) privijte nazaj na gred (34).
• Ponovno dobro privijte prekrivno matico (37). Pri
tem držite ravnokar montirani brusilni (12) ali polirni
kolut (2) trdno z roko, da ustvarite ustrezen protitlak.
m OPOZORILO!
- Brusilnega (12) oz. polirnega koluta (2) nikoli ne
zaženite brez zaščitnih pokrovov (40).
m Pozor!
- Prekrivne matice (37) ne zategnite pretrdno, ker
se lahko zaščitna plošča (12) drugače zlomi.
• Zaščitni pokrov (40) montirajte nazaj in ga dobro pri-
trdite, tako da zategnete pritrdilne vijake (39).
Montaža fleksibilne grede (sl. 1)
• Fleksibilno gred (5) privijte na priključni navoj (4) na-
prave. Pri tem morate fleksibilno gredo potisniti sko-
zi štirikoten izrez na priključnem navoju (4). Zaporno
matico (3) zategnite v smeri proti urnim kazalcem.
V fleksibilno gred vstavite orodje (sl. 1).
• Za blokado vretena navlecite črno pušo (6) na fle-
ksibilno gred (5) do konca nazaj. Pri tem pazite, da
se bo držalo vpenjalnih klešč (7) lahko odvilo v sme-
ri proti urnim kazalcem. Črno pušo (6) držite v tem
položaju.
• S kombiniranim ključem (23) odvijte držalo vpenjal-
nih klešč (7) na črno pušo (5).
• Namestite orodje in znova zategnite držalo vpenjal-
nih klešč (7).
• Izpustite črno pušo (6).
11. Električni priključek
Nameščeni elektromotor je priključen, tako da je prip-
ravljen za uporabo. Priključek ustreza zadevnim stan-
dardom VDE in DIN.
Omrežni priključek in uporabljen podaljševalni vod na
strani kupca morata ustrezati predpisom.
Poškodovani električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• Otiščanci, če priključne vode speljete skozi okna ali
reže vrat.
