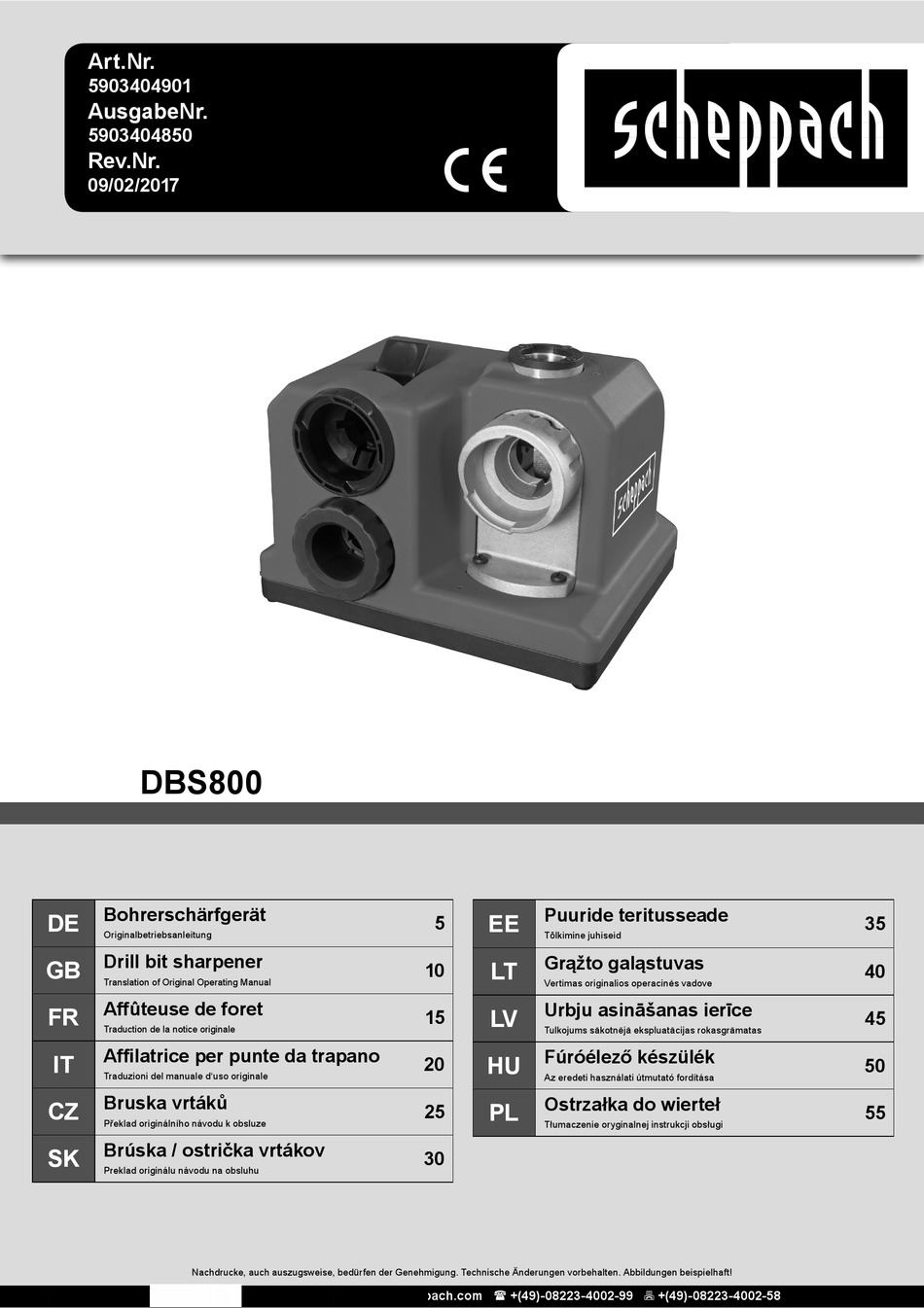

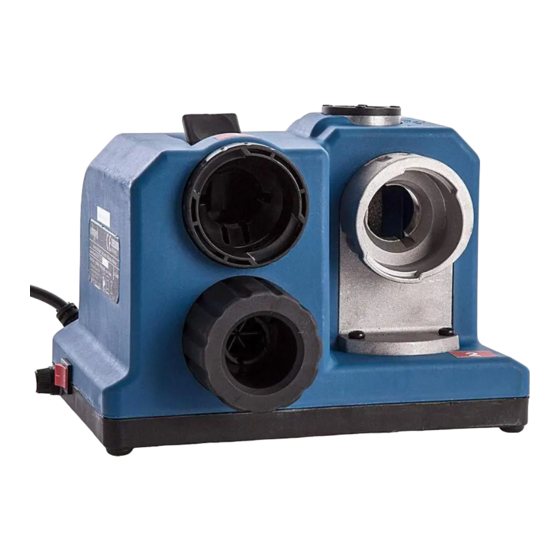

Ostrzałka do wierteł Překlad originálního návodu k obsluze Tłumaczenie oryginalnej instrukcji obsługi Brúska / ostrička vrtákov Preklad originálu návodu na obsluhu Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 2
þess í samræmi við innlend lög, verða brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner rafmagnstæki sem úr sér gengin. miljøet mest muligt. 2 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 3
11 12 3 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 4
4 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Schutzklasse II 5 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Halten Sie Ihren Arbeitsbereich sauber und aufge- räumt. Unordnung und unbeleuchtete Arbeitsberei- che können zu Unfällen führen. • Arbeiten Sie mit dem Gerät nicht in explosionsge- 6 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Werkzeug oder Schlüssel, der sich in einem dre- der Schleifscheibe fern. Ziehen Sie bei Beschädi- henden Geräteteil befindet, kann zu Verletzungen 7 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Schleifgeräusch deutlich nachlässt. • Ziehen Sie das Spannfutter (4) aus der Schleifführung (7), drehen Sie es um 180° und wiederholen Sie den 8 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektro- werkzeug auf. 9 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Explanation of the symbols on the equipment Caution - Read the operating instructions to reduce the risk of inquiry Wear safety goggles! Wear ear-muffs! Protection class II 10 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 11
• Do not expose the power tool to rain or wet condi- tions. Water that enters a power tool will increase 11 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Cover the electrical tool in order to protect it from dust and moisture. Store the operating manual with the electrical tool. 13 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Please provide the following information in the event of any enquiries: Type of current for the motor • Machine data - type plate • Machine data - type plate 14 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Légende des symboles figurant sur l’appareil AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d’emploi! Portez des lunettes de protection! Portez une protection auditive! Classe de protection II 15 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 16
électrique. • Évitez le contact du corps avec les surfaces ayant 16 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Il y a • N’utilisez pas d’outil électrique dont l’interrupteur un risque d’écrasement. 17 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Les câbles de raccordement élec- triques doivent correspondre aux dispositions VDE et DIN en vigueur. N‘utilisez que des câbles de raccorde- 19 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Spiegazione dei simboli sull’apparecchio Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso! Indossate gli occhiali protettivi! Portate cuffie antirumore! classe di protezione II 20 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 21
• Evitate il contatto del corpo con superfici collegate a 12. Interruttore ON/OFF terra come quelle di tubi, radiatori, fornelli e frigorife- 13. Copertura per il pulviscolo di rettifica 21 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Le parti rotanti dell’apparecchio non possono esse- • Non usate l‘elettroutensile se il suo interruttore è di- re coperte per non compromettere il funzionamento. 22 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Due bordi posteriori leggermente inferiori rispetto ai bordi anteriori della punta del trapano. Se la punta del trapano non ha questo aspetto, deve 23 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05VV-F. La stampa della denominazione del modello sul cavo di ali- mentazione è obbligatoria. 24 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Vysvětlení symbolů na přístroji Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. Noste ochranné brýle! Noste ochranná sluchátka! třída ochrany II 25 І 64 25 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 26
Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem. • Nástroj chraňte před deštěm a mokrem. Vniknutí 26 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Otáčející se součástí přístroje nelze z provozních • Přechovávejte nepoužívané elektrické nástroje mi- důvodů zakrýt. Při práci proto postupujte obezřetně mo dosah dětí. Nenechte nástroj používat osoby, 27 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Pokud je vzhled vrtáku jiný, musí být nabroušen. rozpouštědla; tyto by mohly narušit plastové díly přístro- je. Dbejte na to, aby se do přístroje nedostala voda. 28 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Při zpětných dotazech uvádějte prosím tyto údaje: • Typ proudu napájejícího motor • Údaje z typového štítku stroje • Údaje z typového štítku motoru 29 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Vysvetlenie symbolov na prístroji Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozor- nenia a dodržiavajte ich! Noste ochranné okuliare! Noste ochranu sluchu! trieda ochrany II 30 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 31
13. Ochranný kryt proti brúsnemu prachu zvýšené riziko zásahu elektrickým prúdom. • Náradie chráňte pred dažďom alebo vlhkom. Vniknutie vody do elektrického náradia zvyšuje rizi- 31 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
V prípade otázok uveďte, prosím, nasledujúce údaje: • druh prúdu motora, • údaje z typového štítka stroja, • údaje o motore z typového štítka. 34 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 35
Selgitus sümbolid instrument Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! Kandke kaitseprille! Kandke kuulmekaitset! kaitse klass II 35 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 36
• Ne rabite električni kabel za nošenje uređaja, vješanje ili izvlačenje električnog utikača iz utičnice. 36 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 37
Loše vastavalt. održavanje električnih alata čest je uzrok mnogih 37 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 38
180° ja korrake lihvimisprotseduuri. • Lülitage puuride teritusseade Sisse-/Välja-lülitist (12) välja. Laske lihvkividel enne pingutuspadruni (4) äravõtmist seiskuda. 38 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 39
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Küsimuste korra esitage palun järgmised andmed: • mootori vooluliik • masina tüübisildi andmed • mootori tüübisildi andmed 39 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 40
Paaiškinimas dėl dokumento simbolių Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurody- mus bei jų laikykitės! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! apsaugos klasė II 40 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 41
• Venkite kūno kontakto su įžemintais paviršiais to- kiais, kaip: vamzdžiai, šildymo įranga, viryklės ir šaldytuvai. Yra padidinta elektros smūgio rizika, jei Jūsų kūnas yra įžemintas. 41 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Nenaudojamus elektrinius darbo instrumentus laiky- • Išjunkite įrenginį ir ištraukite tinklo kištuką kite taip, kad būtų nepasiekiami vaikams. Neleiskite 42 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 43
Naudojimo instrukciją laikykite kartu su elektriniu įrankiu. užsikabintų grąžtą per įtvirtinimo griovelį ir taip jį nustatytų. (E pav.) • Dabar uždarykite griebtuvą (4), pasukdami į dešinę, ir 43 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Jei turite klausimų, prašome nurodyti: • Variklio srovės tipą • Mašinos tipo etiketės duomenis • Variklio tipo etiketės duomenis 44 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 45
Paskaidrojums par simboliem uz instrumenta Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! Lietojiet aizsargbrilles! Lietojiet ausu aizsargus! apsaugos klasė II 45 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 46
Neizmainītas kontaktdakšas un piemērotas kontaktligzdas sama- zina elektrošoka risku. • Izvairieties no saskares ar iezemētām virsmām, 46 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Elektroierīces, kuras nelietojat, uzglabājiet bērniem - ja rodas neparasti trokšņi. nepieejamā vietā. Neļaujiet lietot ierīci personām, kuras nav iepazinušās ar ierīci vai nav izlasījušas 47 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
(3). putekļiem un mitruma. • Tagad vēl mazliet papildus nospriegojiet urbjpatronu (4). Lietošanas instrukciju glabājiet vienmēr kopā ar elektroierīci. 48 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Jautājumu gadījumā norādiet sekojošos datus: • Motora strāva • Uz iekārtas plāksnes esošos datus • Uz iekārtas motora plāksnes esošos datus 49 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
A készüléken található szimbólumok magyarázata Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat! Viseljen védőszemüveget! Viseljen hallásvédőt! Védelmi osztály II 50 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 51
ás a hozzájuk illő csatlakozóaljzatok csökkentik 13. Csiszolópor fedél az áramütés kockázatát. • Kerülje el a teste földelt felületekkel, például csövek- 51 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
A megfelelő elektromos szerszámmal jobban és • Használat előtt szemrevételezze a csiszolókorongot. biztonságosabban dolgozhat a megadott teljesítmé- Ne használjon sérült vagy deformálódott csiszolóko- nytartományokban. 52 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
180°-kal és ismételje meg a hegyezési eljárást. • Kapcsolja ki a fúróélező készüléket a (12) főkapcsolójánál. A szorítóhüvely levétele előtt a fenőkövet hagyja megállni. 53 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra. Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak 54 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 55
Objaśnienie symboli na instrumencie Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. Nosić okulary ochronne! Nosić nauszniki ochronne! Klasa ochrony II 55 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 56
12. Włącznik/wyłącznik wtyczek i odpowiednich gniazdek zmniejsza ryzyko 13. Osłona chroniąc przed pyłem szlifierskim porażenia prądem. • Unikaj kontaktu z uziemionymi powierzchniami, 56 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Osłonę przeciwiskrową • Nie używaj urządzenia elektrycznego z uszkodzo- okresowo regulować, aby dopasować ją do stopnia nym włącznikiem. Urządzenie elektryczne, którego 57 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
• Upewnić się, że wiertło jest prawidłowo zaostrzone, czyli że posiada ostry wierzchołek na środku. 58 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F. Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie. 59 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 60
60 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 61
Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Straße 69 • D-89335 Ichenhausen EU - Konformitätserklärung erklärt folgende Konformität gemäß prehlasuje nasledujúcu zhodu podla smernice EU a EU-Richtlinie und Normen für den Artikel noriem pre výrobok hereby declares the following conformity under the kinnitab järgmist vastavus vastavalt ELi direktiivi ja...
Seite 62
62 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 63
és egyéb kártérítési igények ki vannak zárva. idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy 63 І 64 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
Seite 64
Aanspraken voor wijzigingen, bieden wij garantie door elk machineonderdeel, dat tijdens deze periode door materiaal- of waardevermindering en overige schadeloosstelling zijn uitgesloten. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH | Günzburger Str. 69 | D-89335 Ichenhausen | www.scheppach.com 64 І 64...
