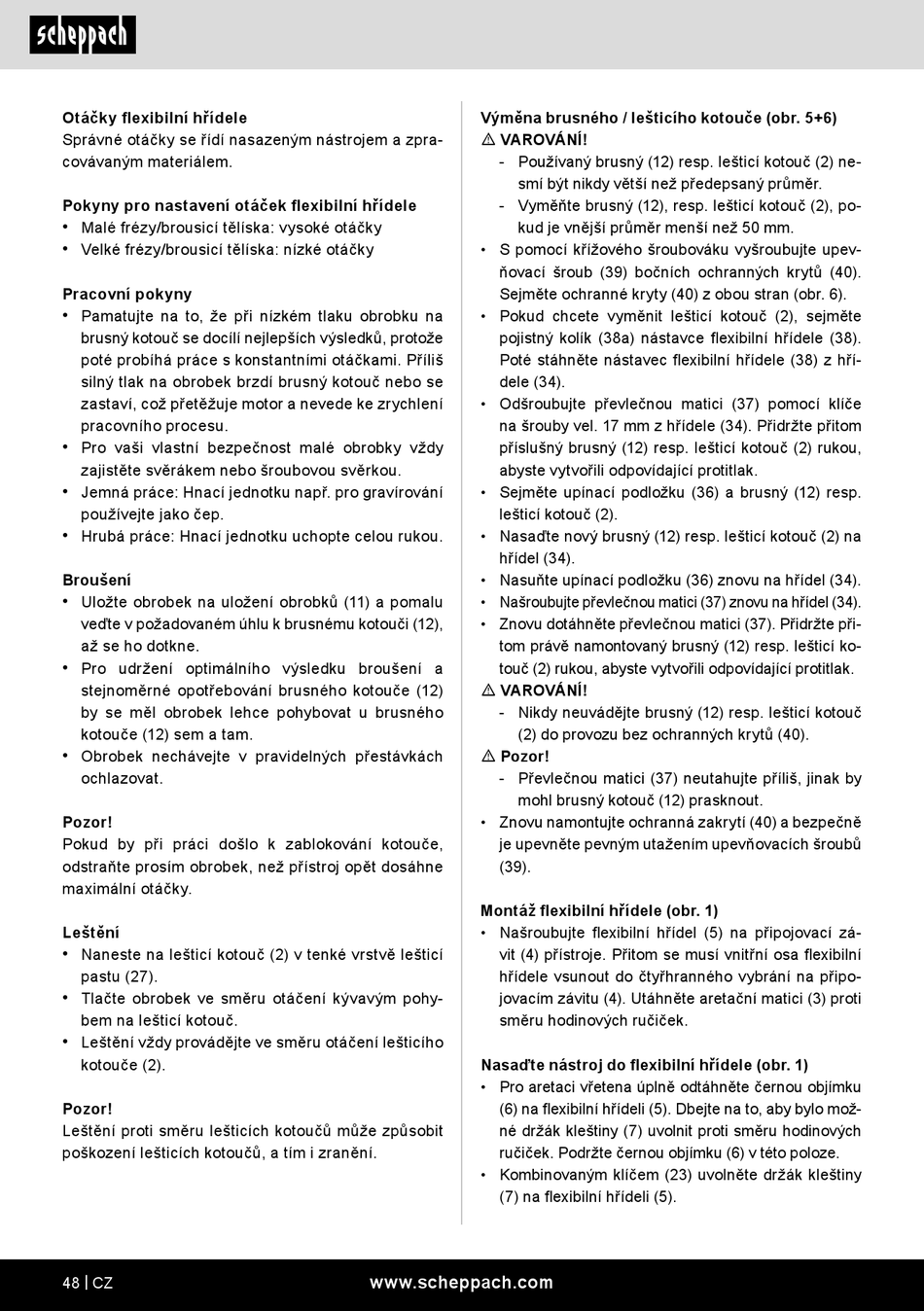

Scheppach HG35 Originalbetriebsanleitung Seite 48

Otáčky flexibilní hřídele
Správné otáčky se řídí nasazeným nástrojem a zpra-
covávaným materiálem.
Pokyny pro nastavení otáček flexibilní hřídele
•
Malé frézy/brousicí tělíska: vysoké otáčky
•
Velké frézy/brousicí tělíska: nízké otáčky
Pracovní pokyny
•
Pamatujte na to, že při nízkém tlaku obrobku na
brusný kotouč se docílí nejlepších výsledků, protože
poté probíhá práce s konstantními otáčkami. Příliš
silný tlak na obrobek brzdí brusný kotouč nebo se
zastaví, což přetěžuje motor a nevede ke zrychlení
pracovního procesu.
•
Pro vaši vlastní bezpečnost malé obrobky vždy
zajistěte svěrákem nebo šroubovou svěrkou.
•
Jemná práce: Hnací jednotku např. pro gravírování
používejte jako čep.
•
Hrubá práce: Hnací jednotku uchopte celou rukou.
Broušení
•
Uložte obrobek na uložení obrobků (11) a pomalu
veďte v požadovaném úhlu k brusnému kotouči (12),
až se ho dotkne.
•
Pro udržení optimálního výsledku broušení a
stejnoměrné opotřebování brusného kotouče (12)
by se měl obrobek lehce pohybovat u brusného
kotouče (12) sem a tam.
•
Obrobek nechávejte v pravidelných přestávkách
ochlazovat.
Pozor!
Pokud by při práci došlo k zablokování kotouče,
odstraňte prosím obrobek, než přístroj opět dosáhne
maximální otáčky.
Leštění
•
Naneste na lešticí kotouč (2) v tenké vrstvě lešticí
pastu (27).
•
Tlačte obrobek ve směru otáčení kývavým pohy-
bem na lešticí kotouč.
•
Leštění vždy provádějte ve směru otáčení lešticího
kotouče (2).
Pozor!
Leštění proti směru lešticích kotoučů může způsobit
poškození lešticích kotoučů, a tím i zranění.
48 | CZ
Výměna brusného / lešticího kotouče (obr. 5+6)
m VAROVÁNÍ!
- Používaný brusný (12) resp. lešticí kotouč (2) ne-
smí být nikdy větší než předepsaný průměr.
- Vyměňte brusný (12), resp. lešticí kotouč (2), po-
kud je vnější průměr menší než 50 mm.
• S pomocí křížového šroubováku vyšroubujte upev-
ňovací šroub (39) bočních ochranných krytů (40).
Sejměte ochranné kryty (40) z obou stran (obr. 6).
• Pokud chcete vyměnit lešticí kotouč (2), sejměte
pojistný kolík (38a) nástavce flexibilní hřídele (38).
Poté stáhněte nástavec flexibilní hřídele (38) z hří-
dele (34).
• Odšroubujte převlečnou matici (37) pomocí klíče
na šrouby vel. 17 mm z hřídele (34). Přidržte přitom
příslušný brusný (12) resp. lešticí kotouč (2) rukou,
abyste vytvořili odpovídající protitlak.
• Sejměte upínací podložku (36) a brusný (12) resp.
lešticí kotouč (2).
• Nasaďte nový brusný (12) resp. lešticí kotouč (2) na
hřídel (34).
• Nasuňte upínací podložku (36) znovu na hřídel (34).
• Našroubujte převlečnou matici (37) znovu na hřídel (34).
• Znovu dotáhněte převlečnou matici (37). Přidržte při-
tom právě namontovaný brusný (12) resp. lešticí ko-
touč (2) rukou, abyste vytvořili odpovídající protitlak.
m VAROVÁNÍ!
- Nikdy neuvádějte brusný (12) resp. lešticí kotouč
(2) do provozu bez ochranných krytů (40).
m Pozor!
- Převlečnou matici (37) neutahujte příliš, jinak by
mohl brusný kotouč (12) prasknout.
• Znovu namontujte ochranná zakrytí (40) a bezpečně
je upevněte pevným utažením upevňovacích šroubů
(39).
Montáž flexibilní hřídele (obr. 1)
• Našroubujte flexibilní hřídel (5) na připojovací zá-
vit (4) přístroje. Přitom se musí vnitřní osa flexibilní
hřídele vsunout do čtyřhranného vybrání na připo-
jovacím závitu (4). Utáhněte aretační matici (3) proti
směru hodinových ručiček.
Nasaďte nástroj do flexibilní hřídele (obr. 1)
• Pro aretaci vřetena úplně odtáhněte černou objímku
(6) na flexibilní hřídeli (5). Dbejte na to, aby bylo mož-
né držák kleštiny (7) uvolnit proti směru hodinových
ručiček. Podržte černou objímku (6) v této poloze.
• Kombinovaným klíčem (23) uvolněte držák kleštiny
(7) na flexibilní hřídeli (5).
