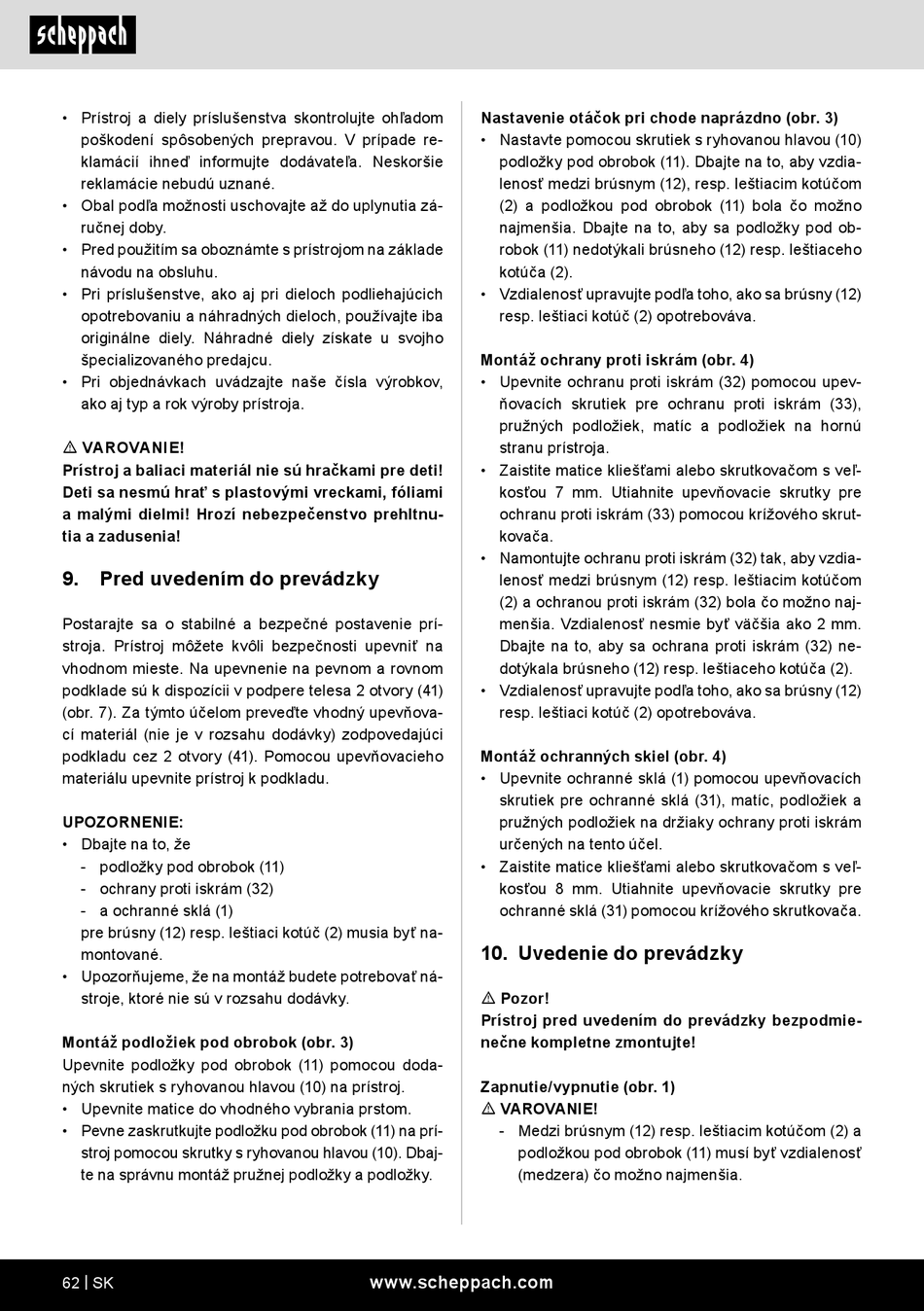

Scheppach HG35 Originalbetriebsanleitung Seite 62

• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m VAROVANIE!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Hrozí nebezpečenstvo prehltnu-
tia a zadusenia!
9. Pred uvedením do prevádzky
Postarajte sa o stabilné a bezpečné postavenie prí-
stroja. Prístroj môžete kvôli bezpečnosti upevniť na
vhodnom mieste. Na upevnenie na pevnom a rovnom
podklade sú k dispozícii v podpere telesa 2 otvory (41)
(obr. 7). Za týmto účelom preveďte vhodný upevňova-
cí materiál (nie je v rozsahu dodávky) zodpovedajúci
podkladu cez 2 otvory (41). Pomocou upevňovacieho
materiálu upevnite prístroj k podkladu.
UPOZORNENIE:
• Dbajte na to, že
- podložky pod obrobok (11)
- ochrany proti iskrám (32)
- a ochranné sklá (1)
pre brúsny (12) resp. leštiaci kotúč (2) musia byť na-
montované.
• Upozorňujeme, že na montáž budete potrebovať ná-
stroje, ktoré nie sú v rozsahu dodávky.
Montáž podložiek pod obrobok (obr. 3)
Upevnite podložky pod obrobok (11) pomocou doda-
ných skrutiek s ryhovanou hlavou (10) na prístroj.
• Upevnite matice do vhodného vybrania prstom.
• Pevne zaskrutkujte podložku pod obrobok (11) na prí-
stroj pomocou skrutky s ryhovanou hlavou (10). Dbaj-
te na správnu montáž pružnej podložky a podložky.
62 | SK
Nastavenie otáčok pri chode naprázdno (obr. 3)
• Nastavte pomocou skrutiek s ryhovanou hlavou (10)
podložky pod obrobok (11). Dbajte na to, aby vzdia-
lenosť medzi brúsnym (12), resp. leštiacim kotúčom
(2) a podložkou pod obrobok (11) bola čo možno
najmenšia. Dbajte na to, aby sa podložky pod ob-
robok (11) nedotýkali brúsneho (12) resp. leštiaceho
kotúča (2).
• Vzdialenosť upravujte podľa toho, ako sa brúsny (12)
resp. leštiaci kotúč (2) opotrebováva.
Montáž ochrany proti iskrám (obr. 4)
• Upevnite ochranu proti iskrám (32) pomocou upev-
ňovacích skrutiek pre ochranu proti iskrám (33),
pružných podložiek, matíc a podložiek na hornú
stranu prístroja.
• Zaistite matice kliešťami alebo skrutkovačom s veľ-
kosťou 7 mm. Utiahnite upevňovacie skrutky pre
ochranu proti iskrám (33) pomocou krížového skrut-
kovača.
• Namontujte ochranu proti iskrám (32) tak, aby vzdia-
lenosť medzi brúsnym (12) resp. leštiacim kotúčom
(2) a ochranou proti iskrám (32) bola čo možno naj-
menšia. Vzdialenosť nesmie byť väčšia ako 2 mm.
Dbajte na to, aby sa ochrana proti iskrám (32) ne-
dotýkala brúsneho (12) resp. leštiaceho kotúča (2).
• Vzdialenosť upravujte podľa toho, ako sa brúsny (12)
resp. leštiaci kotúč (2) opotrebováva.
Montáž ochranných skiel (obr. 4)
• Upevnite ochranné sklá (1) pomocou upevňovacích
skrutiek pre ochranné sklá (31), matíc, podložiek a
pružných podložiek na držiaky ochrany proti iskrám
určených na tento účel.
• Zaistite matice kliešťami alebo skrutkovačom s veľ-
kosťou 8 mm. Utiahnite upevňovacie skrutky pre
ochranné sklá (31) pomocou krížového skrutkovača.
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Zapnutie/vypnutie (obr. 1)
m VAROVANIE!
- Medzi brúsnym (12) resp. leštiacim kotúčom (2) a
podložkou pod obrobok (11) musí byť vzdialenosť
(medzera) čo možno najmenšia.
