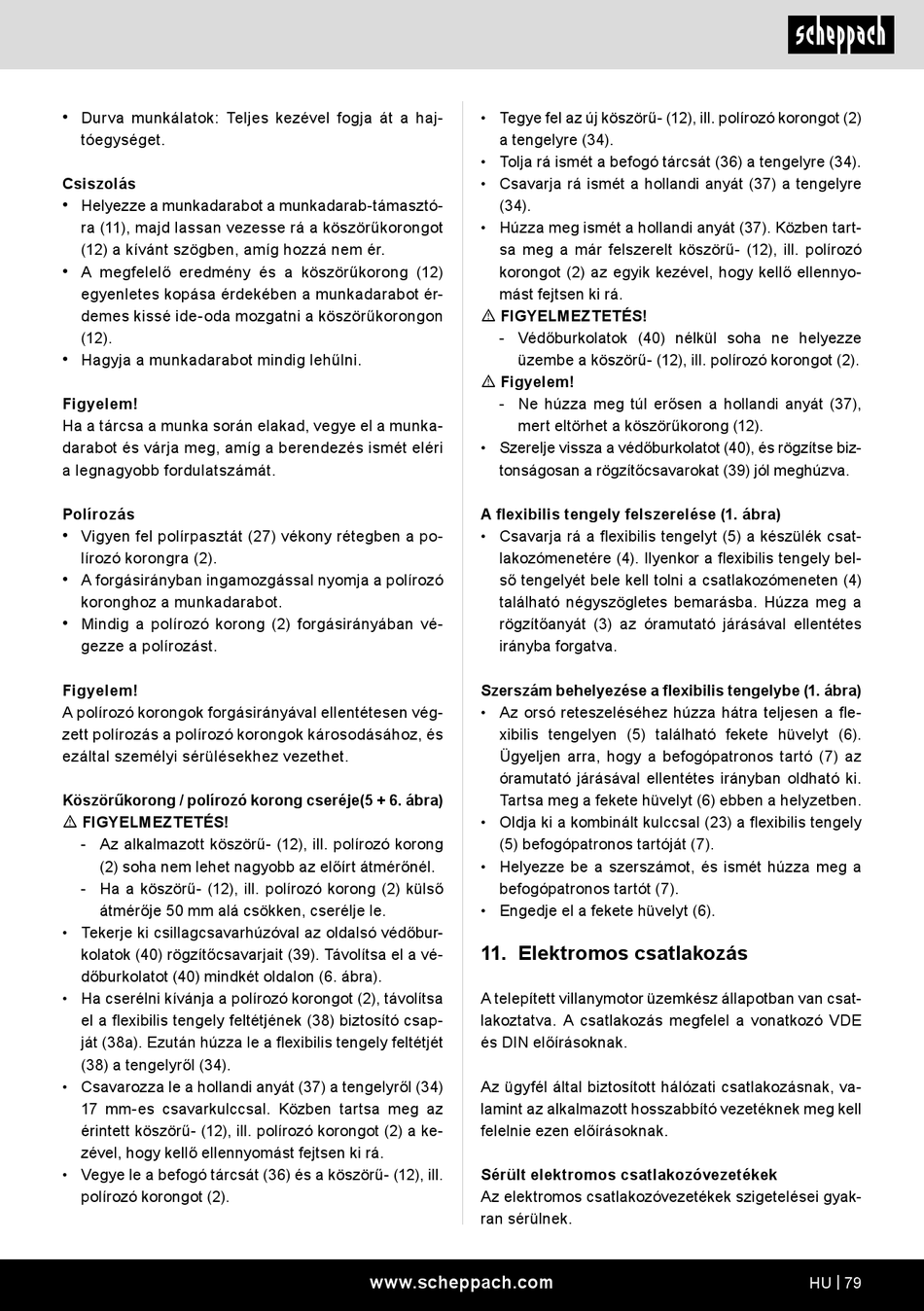

Durva munkálatok: Teljes kezével fogja át a haj-
tóegységet.
Csiszolás
•
Helyezze a munkadarabot a munkadarab-támasztó-
ra (11), majd lassan vezesse rá a köszörűkorongot
(12) a kívánt szögben, amíg hozzá nem ér.
•
A megfelelő eredmény és a köszörűkorong (12)
egyenletes kopása érdekében a munkadarabot ér-
demes kissé ide-oda mozgatni a köszörűkorongon
(12).
•
Hagyja a munkadarabot mindig lehűlni.
Figyelem!
Ha a tárcsa a munka során elakad, vegye el a munka-
darabot és várja meg, amíg a berendezés ismét eléri
a legnagyobb fordulatszámát.
Polírozás
•
Vigyen fel polírpasztát (27) vékony rétegben a po-
lírozó korongra (2).
•
A forgásirányban ingamozgással nyomja a polírozó
koronghoz a munkadarabot.
•
Mindig a polírozó korong (2) forgásirányában vé-
gezze a polírozást.
Figyelem!
A polírozó korongok forgásirányával ellentétesen vég-
zett polírozás a polírozó korongok károsodásához, és
ezáltal személyi sérülésekhez vezethet.
Köszörűkorong / polírozó korong cseréje(5 + 6. ábra)
m FIGYELMEZTETÉS!
- Az alkalmazott köszörű- (12), ill. polírozó korong
(2) soha nem lehet nagyobb az előírt átmérőnél.
- Ha a köszörű- (12), ill. polírozó korong (2) külső
átmérője 50 mm alá csökken, cserélje le.
• Tekerje ki csillagcsavarhúzóval az oldalsó védőbur-
kolatok (40) rögzítőcsavarjait (39). Távolítsa el a vé-
dőburkolatot (40) mindkét oldalon (6. ábra).
• Ha cserélni kívánja a polírozó korongot (2), távolítsa
el a flexibilis tengely feltétjének (38) biztosító csap-
ját (38a). Ezután húzza le a flexibilis tengely feltétjét
(38) a tengelyről (34).
• Csavarozza le a hollandi anyát (37) a tengelyről (34)
17 mm-es csavarkulccsal. Közben tartsa meg az
érintett köszörű- (12), ill. polírozó korongot (2) a ke-
zével, hogy kellő ellennyomást fejtsen ki rá.
• Vegye le a befogó tárcsát (36) és a köszörű- (12), ill.
polírozó korongot (2).
• Tegye fel az új köszörű- (12), ill. polírozó korongot (2)
a tengelyre (34).
• Tolja rá ismét a befogó tárcsát (36) a tengelyre (34).
• Csavarja rá ismét a hollandi anyát (37) a tengelyre
(34).
• Húzza meg ismét a hollandi anyát (37). Közben tart-
sa meg a már felszerelt köszörű- (12), ill. polírozó
korongot (2) az egyik kezével, hogy kellő ellennyo-
mást fejtsen ki rá.
m FIGYELMEZTETÉS!
- Védőburkolatok (40) nélkül soha ne helyezze
üzembe a köszörű- (12), ill. polírozó korongot (2).
m Figyelem!
- Ne húzza meg túl erősen a hollandi anyát (37),
mert eltörhet a köszörűkorong (12).
• Szerelje vissza a védőburkolatot (40), és rögzítse biz-
tonságosan a rögzítőcsavarokat (39) jól meghúzva.
A flexibilis tengely felszerelése (1. ábra)
• Csavarja rá a flexibilis tengelyt (5) a készülék csat-
lakozómenetére (4). Ilyenkor a flexibilis tengely bel-
ső tengelyét bele kell tolni a csatlakozómeneten (4)
található négyszögletes bemarásba. Húzza meg a
rögzítőanyát (3) az óramutató járásával ellentétes
irányba forgatva.
Szerszám behelyezése a flexibilis tengelybe (1. ábra)
• Az orsó reteszeléséhez húzza hátra teljesen a fle-
xibilis tengelyen (5) található fekete hüvelyt (6).
Ügyeljen arra, hogy a befogópatronos tartó (7) az
óramutató járásával ellentétes irányban oldható ki.
Tartsa meg a fekete hüvelyt (6) ebben a helyzetben.
• Oldja ki a kombinált kulccsal (23) a flexibilis tengely
(5) befogópatronos tartóját (7).
• Helyezze be a szerszámot, és ismét húzza meg a
befogópatronos tartót (7).
• Engedje el a fekete hüvelyt (6).
11. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van csat-
lakoztatva. A csatlakozás megfelel a vonatkozó VDE
és DIN előírásoknak.
Az ügyfél által biztosított hálózati csatlakozásnak, va-
lamint az alkalmazott hosszabbító vezetéknek meg kell
felelnie ezen előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyak-
ran sérülnek.
