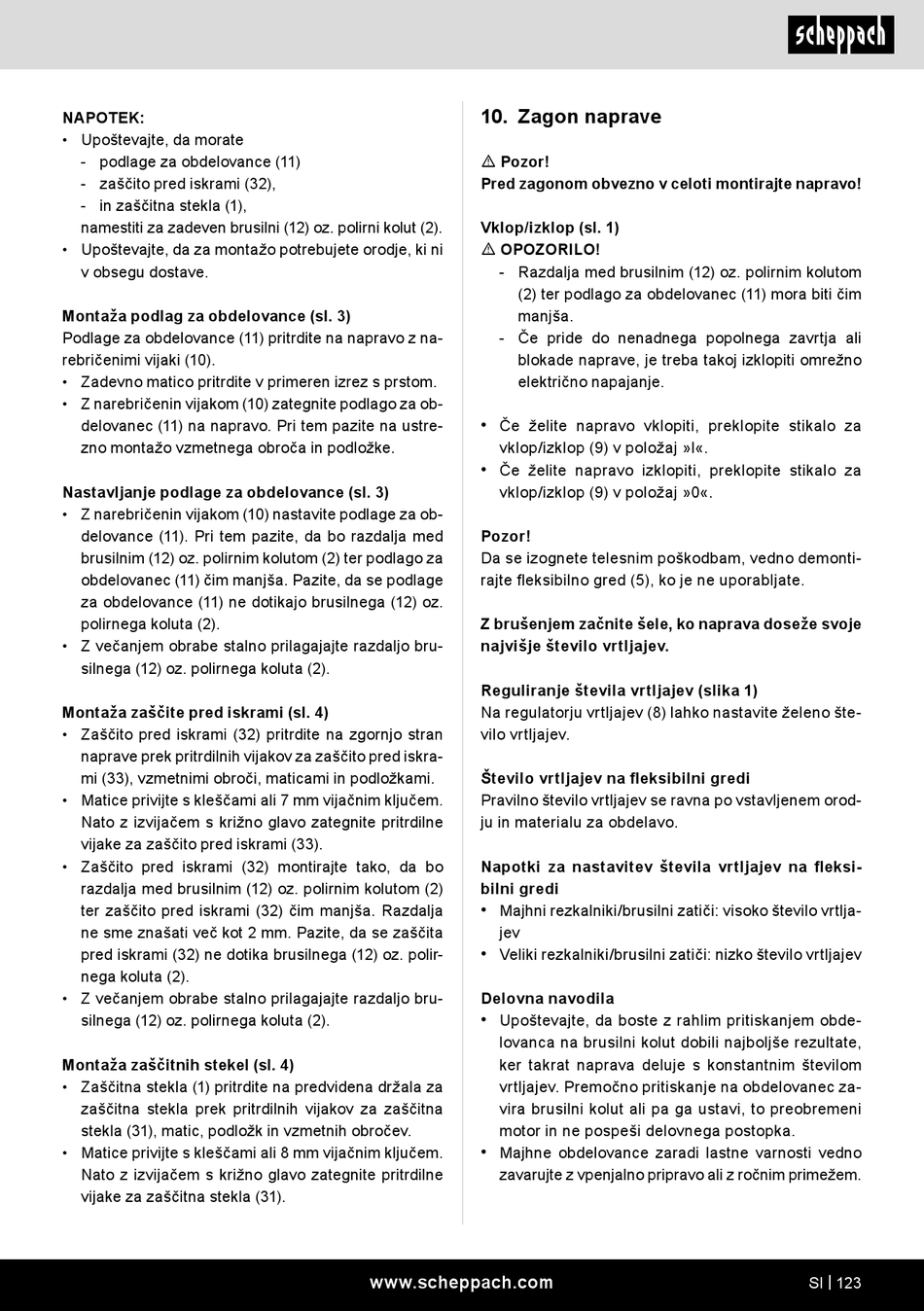

Scheppach HG35 Originalbetriebsanleitung Seite 123

NAPOTEK:
• Upoštevajte, da morate
- podlage za obdelovance (11)
- zaščito pred iskrami (32),
- in zaščitna stekla (1),
namestiti za zadeven brusilni (12) oz. polirni kolut (2).
• Upoštevajte, da za montažo potrebujete orodje, ki ni
v obsegu dostave.
Montaža podlag za obdelovance (sl. 3)
Podlage za obdelovance (11) pritrdite na napravo z na-
rebričenimi vijaki (10).
• Zadevno matico pritrdite v primeren izrez s prstom.
• Z narebričenin vijakom (10) zategnite podlago za ob-
delovanec (11) na napravo. Pri tem pazite na ustre-
zno montažo vzmetnega obroča in podložke.
Nastavljanje podlage za obdelovance (sl. 3)
• Z narebričenin vijakom (10) nastavite podlage za ob-
delovance (11). Pri tem pazite, da bo razdalja med
brusilnim (12) oz. polirnim kolutom (2) ter podlago za
obdelovanec (11) čim manjša. Pazite, da se podlage
za obdelovance (11) ne dotikajo brusilnega (12) oz.
polirnega koluta (2).
• Z večanjem obrabe stalno prilagajajte razdaljo bru-
silnega (12) oz. polirnega koluta (2).
Montaža zaščite pred iskrami (sl. 4)
• Zaščito pred iskrami (32) pritrdite na zgornjo stran
naprave prek pritrdilnih vijakov za zaščito pred iskra-
mi (33), vzmetnimi obroči, maticami in podložkami.
• Matice privijte s kleščami ali 7 mm vijačnim ključem.
Nato z izvijačem s križno glavo zategnite pritrdilne
vijake za zaščito pred iskrami (33).
• Zaščito pred iskrami (32) montirajte tako, da bo
razdalja med brusilnim (12) oz. polirnim kolutom (2)
ter zaščito pred iskrami (32) čim manjša. Razdalja
ne sme znašati več kot 2 mm. Pazite, da se zaščita
pred iskrami (32) ne dotika brusilnega (12) oz. polir-
nega koluta (2).
• Z večanjem obrabe stalno prilagajajte razdaljo bru-
silnega (12) oz. polirnega koluta (2).
Montaža zaščitnih stekel (sl. 4)
• Zaščitna stekla (1) pritrdite na predvidena držala za
zaščitna stekla prek pritrdilnih vijakov za zaščitna
stekla (31), matic, podložk in vzmetnih obročev.
• Matice privijte s kleščami ali 8 mm vijačnim ključem.
Nato z izvijačem s križno glavo zategnite pritrdilne
vijake za zaščitna stekla (31).
10. Zagon naprave
m Pozor!
Pred zagonom obvezno v celoti montirajte napravo!
Vklop/izklop (sl. 1)
m OPOZORILO!
- Razdalja med brusilnim (12) oz. polirnim kolutom
(2) ter podlago za obdelovanec (11) mora biti čim
manjša.
- Če pride do nenadnega popolnega zavrtja ali
blokade naprave, je treba takoj izklopiti omrežno
električno napajanje.
•
Če želite napravo vklopiti, preklopite stikalo za
vklop/izklop (9) v položaj »I«.
•
Če želite napravo izklopiti, preklopite stikalo za
vklop/izklop (9) v položaj »0«.
Pozor!
Da se izognete telesnim poškodbam, vedno demonti-
rajte fleksibilno gred (5), ko je ne uporabljate.
Z brušenjem začnite šele, ko naprava doseže svoje
najvišje število vrtljajev.
Reguliranje števila vrtljajev (slika 1)
Na regulatorju vrtljajev (8) lahko nastavite želeno šte-
vilo vrtljajev.
Število vrtljajev na fleksibilni gredi
Pravilno število vrtljajev se ravna po vstavljenem orod-
ju in materialu za obdelavo.
Napotki za nastavitev števila vrtljajev na fleksi-
bilni gredi
•
Majhni rezkalniki/brusilni zatiči: visoko število vrtlja-
jev
•
Veliki rezkalniki/brusilni zatiči: nizko število vrtljajev
Delovna navodila
•
Upoštevajte, da boste z rahlim pritiskanjem obde-
lovanca na brusilni kolut dobili najboljše rezultate,
ker takrat naprava deluje s konstantnim številom
vrtljajev. Premočno pritiskanje na obdelovanec za-
vira brusilni kolut ali pa ga ustavi, to preobremeni
motor in ne pospeši delovnega postopka.
•
Majhne obdelovance zaradi lastne varnosti vedno
zavarujte z vpenjalno pripravo ali z ročnim primežem.
