User manual / Bedienungsanleitung
2.3 Befestigung der Tonarmbasis auf einem clearaudio I nnovation series Laufw erk
Sollten Sie Ihr Laufwerk nicht gemeinsam mit dem Unity
überprüfen, ob die korrekte Tonarmbasis zur Montage des
befestigt ist (Abb. 6).

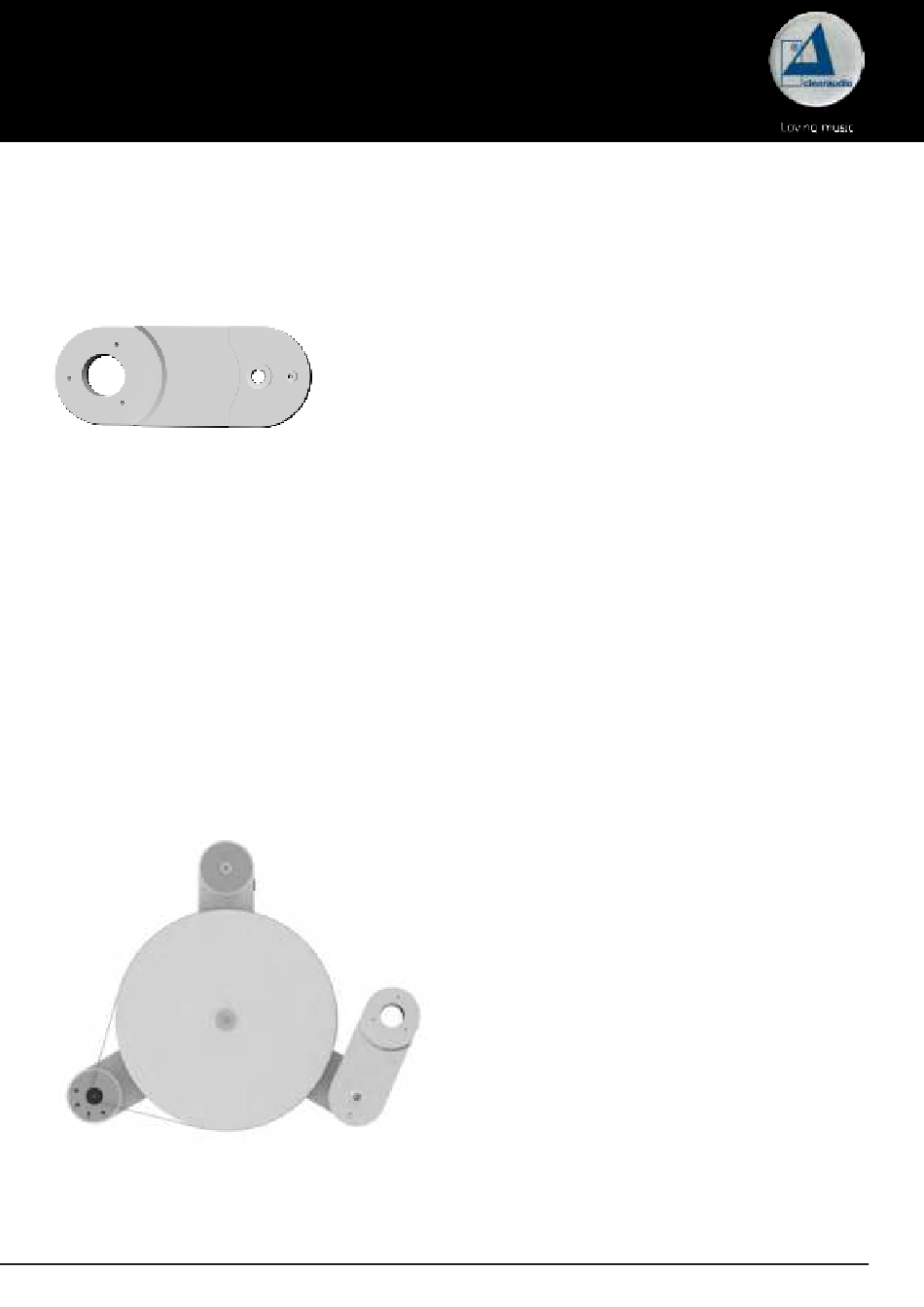

Abb. 6: Tonarmbasis für Innovation Serie (Art. Nr. AC030-4)
Sollte eine andere Tonarmbasis, als die unter Abbildung 6 gezeigte Tonarmbasis montiert sein,
nehmen Sie diese ab, indem Sie mithilfe eines Innensechskantschlüssels (#3) die M4x10 Schraube
lösen und mit dem Innensechskantschlüssels (#7) die M10x20 Schraube zusammen mit der
Tonarmbasis entfernen.
Montieren Sie die Tonarmbasis Art.Nr AC030-4, indem Sie zuerst die M10x20 Schraube und im
Anschluss die M4x10 Schraube locker festschrauben, damit die Tonarmbasis zur Feinjustage frei
drehbar bleibt.
I st bereits die korrekte Tonarmbasis montiert, lösen Sie nur etwas die M10x20 und M4x10 Schrauben,
sodass sich die Tonarmbasis zur Feinjustage frei drehen lässt und entfernen Sie, falls montiert, den
vorherigen Klemmring.
Der Klemmring des Unity Tonarms wird erst zu einem späteren Punkt montiert.
Abb. 7:
Grobe Ausrichtung der Tonarmbasis
ohne montierten Klemmring
Made in Germany
Tonarm bestellt haben, sollten Sie zuerst
Unity Tonarmes auf Ihrem Laufwerk
Page / Seite 29
