Einstellung der Tonarmhöhe ohne VTA-Lifter:
Durch Lösen der seitlich in der Montageplatte befindlichen Schrauben können Sie die
Tonarmhöhenposition einstellen. Die Tonarmhöhe ist richtig eingestellt, wenn die Oberseite des
montierten Tonabnehmersystems, im abgesenkten Zustand, parallel zur Plattenoberfläche verläuft.
2.3 Montage des
Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 9 ).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material das Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).

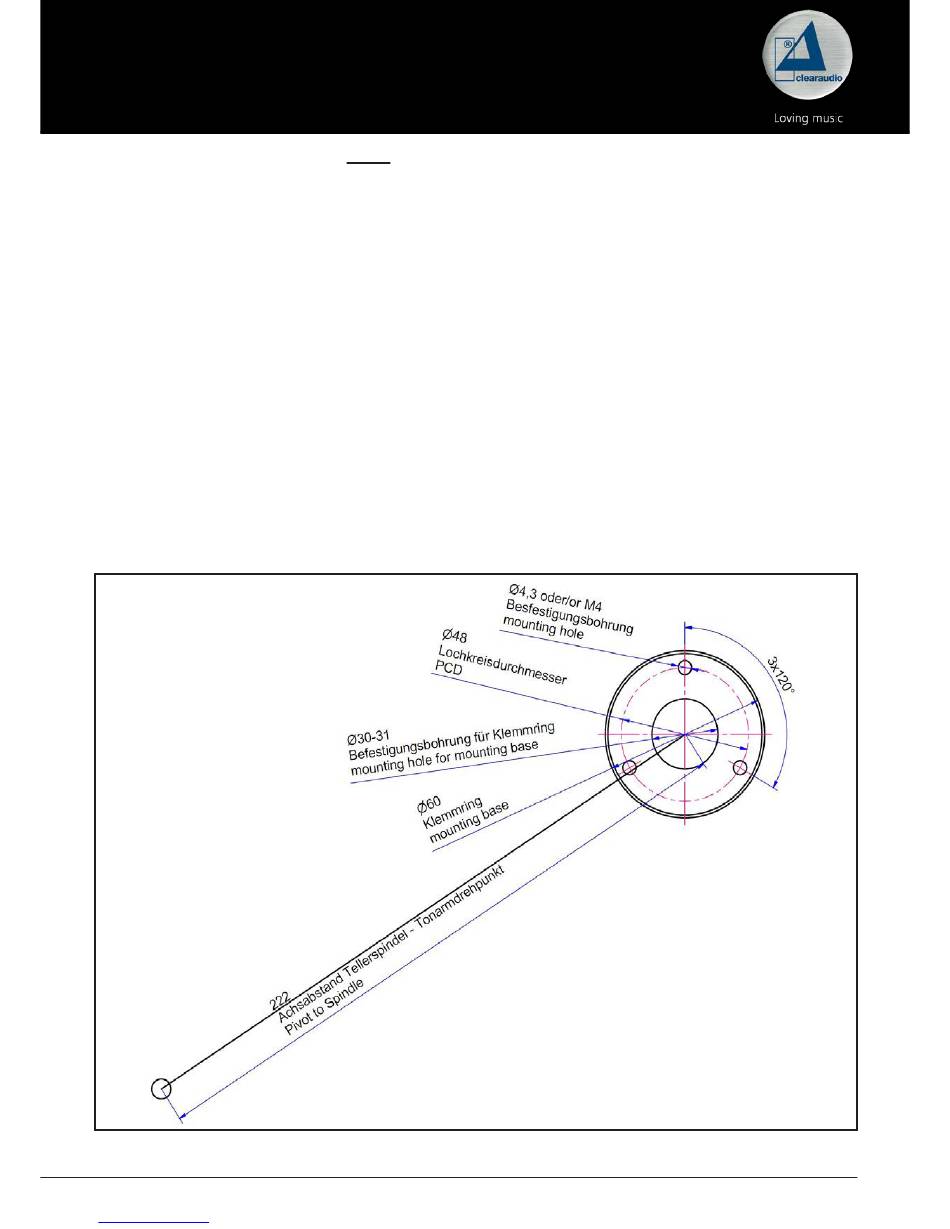

Abb. 9: Abmessungen zur Montage des Klemmrings bei Fremdlaufwerken
