SKF FlowMaster II Gebrauchs- Und Wartungsanleitung Seite 18

Pumpe
1 Die Kugel (23) in die untere Buchsen-
Stößel-Einheit (24) einsetzen
(→ Bild. 10, Seite 17).
2 Den Prüfstab (22) in den
Pumpenstößel (23) einsetzen.
3 Die Feder (21) auf den Prüfstab (22)
aufsetzen.
4 Die Stößel-Verbindungsstange (20) in
den Pumpenstößel (24) eindrehen.
5 Den unteren Buchsenpumpenstößel (24)
in das Werkzeug (T1) einsetzen.
6 Das Loch im unteren
Buchsenpumpenstößel (24) mit dem
Loch im Werkzeug (T1) zur Deckung
bringen.
7 Den im Werkzeugsatz 276275
enthaltenen Stift in das Loch im
Werkzeug (T1) und in den unteren
Buchsenpumpenstößel (24) einsetzen.
8 Den unteren Buchsenpumpenstößel (24)
mit einem Anzugsmoment von
12.4 bis 14.1 Nm (110 bis 125 in-lbf)
anziehen.
9 Den Stahl-Sicherungsring (17) auf das
Gewinde des Endes der oberen
Buchsen-Stößel-Einheit (10)
aufschrauben.
10 Den O-Ring (18) auf das Ende der
oberen Buchsen-Stößel-Einheit (10)
schieben.
11 Den Halteclip (19) auf dem Ende der
oberen Buchsen-Stößel-Einheit (10)
befestigen.
12 Den O-Ring (9) auf dem Ende der oberen
Buchsen-Stößel-Einheit (10) anbringen.
13 Den Auslassbolzen (8) in einen
Schraubstock einspannen.
7
12
11
14 Tragen Sie Gewindesicherung auf die
Gewinde der oberen Buchse und des
Stößelendes (10) auf.
15 Das Ende der oberen Buchsen-Stößel-
Einheit (10) in den Auslassbolzen (8)
einschrauben.
16 Auf ein Anzugsmoment von
12.4 bis 14.1 Nm (101 bis 125 in-lbf)
anziehen.
17 Die Stützscheibe (15) in den
Gelenkadapter (13) einsetzen.
18 Eine neue Topfdichtung (16) in den
Gelenkadapter (13) einsetzen.
19 Das Gewinde des Gelenkadapters (13)
reinigen.
20 Den O-Ring (14) auf den
Gelenkadapter (13) aufsetzen.
21 Das Ende der oberen Buchsen-Stößel-
Einheit (10) in den Gelenkadapter (13)
einschrauben und anziehen.
22 Den Gelenkadapter (13) in einen
Schraubstock einspannen.
23 Den Gelenkadapter (13) auf ein
Anzugsmoment von 27 bis 34 Nm
(20 bis 25 ft-lbf) anziehen.
24 Während sich der Gelenkadapter (13)
noch im Schraubstock befindet, die
Löcher in der Pleuel/Exzenter-Einheit (7)
mit den Löchern im Gelenkadapter (13)
zur Deckung bringen (→ Bild. 11.
25 Die Gelenkbuchsen (12) durch den
Pleuel (7) in den Gelenkadapter (13)
einsetzen.
26 Tragen Sie Gewindesicherung auf die
Gewinde der Schrauben (11) der
Handgelenkstiftbuchse auf.
27 Die Gelenkbuchsenschrauben (11) in den
Pleuel (7) einsetzen und einschrauben.

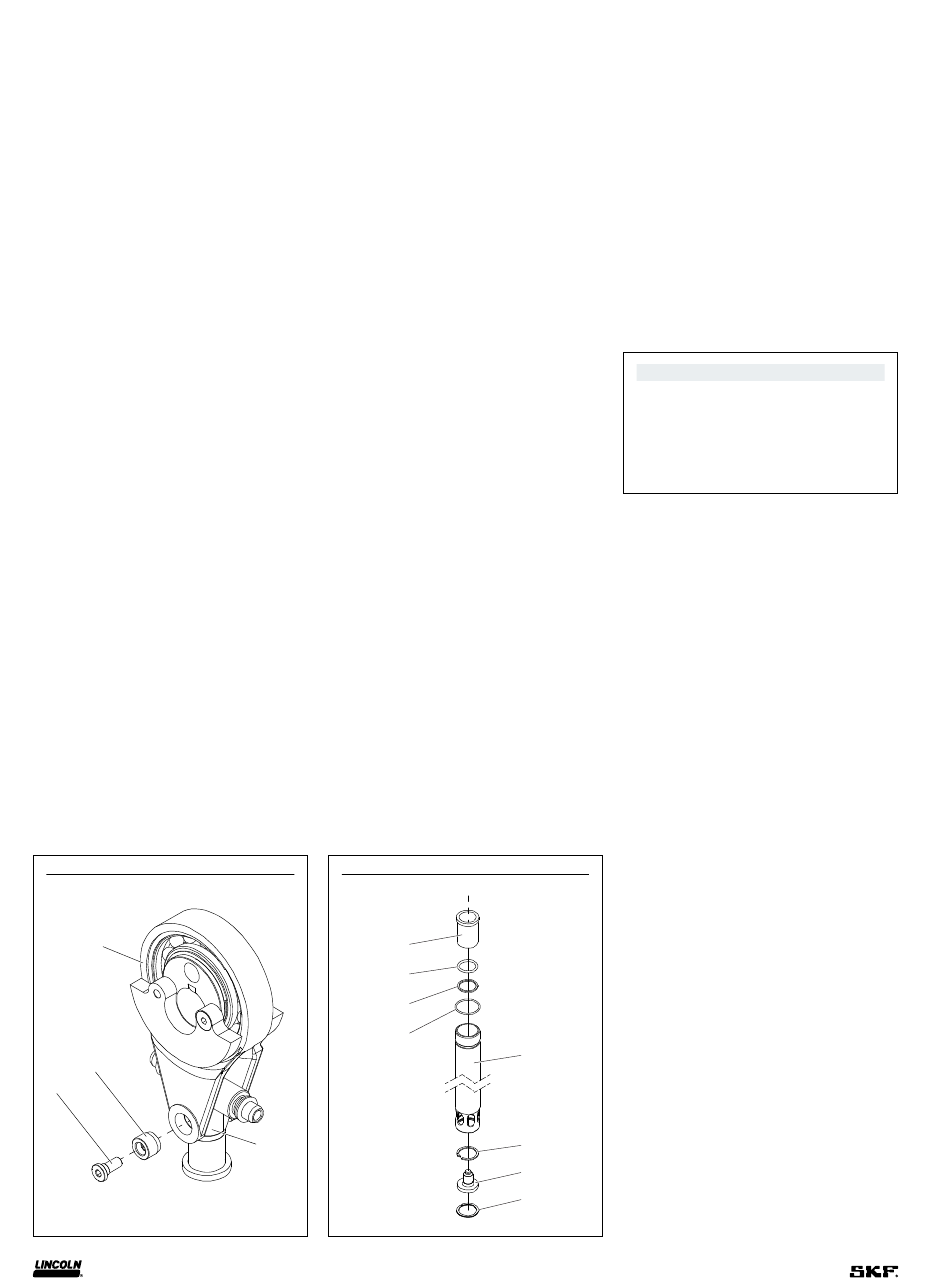

Bild. 11
56
57
58
59
13
28 Die Gelenkbuchsenschrauben (11) auf
29 Die Topfdichtung (26) so einsetzen, dass
30 Einen neuen O-Ring (27) auf der unteren
31 Die untere Buchsen-Stößel-Einheit (24)
Zum leichteren Einbau der unteren
Dichtung diese mit einem kleinen Rohr-
stück in das Oszillierrohr nach oben und
über den Pumpenstößel schieben.
32 Den Stahl-Ventilsitzkäfig (28) in das
33 Die Kugel (29) in den Stahl-
34 Gewindesicherung versehen das
35 Das Ventilsitzgehäuse (30) in das
36 Auf 27 bis 33 Nm (20 bis 25 ft-lbf)
37 Den Pleuel (7) aus dem Schraubstock
Bild. 12
38 Den O-Ring (59) in das Mantelrohr (60)
39 Den Stützring (58) in das
40 Den O-Ring (57) in das Mantelrohr (60)
41 Das Bronzelager (56) in das
60
61
62
63
18
ein Anzugsmoment von 12.4 bis 14.1 Nm
(110 bis 125 in-lbf) anziehen.
die geschlitzte Seite zur Mitte des
Oszillierrohrs (25) hin weist (→ Bild. 10 ,
Seite 17).
Buchsen-Stößel-Einheit (24) anbringen.
in das Oszillierrohr (25) schieben, wobei
sich der O-Ring (27) in der Nähe des
unteren Endes des Oszillierrohrs (25)
befindet.
HINWEIS
Oszillierrohr (25) einsetzen.
Ventilsitzkäfig (28) einsetzen.
Gewinde des Ventilsitzgehäuses (30)
auftragen.
Oszillierrohr (25) einschrauben und mit
einem 9 mm (
/ Zoll)
3
8
Sechskantschlüssel anziehen.
anziehen.
nehmen.
einsetzen.
Mantelrohr (60) einsetzen (→ Bild. 12).
einsetzen.
Mantelrohr (60) einsetzen.
