SKF FlowMaster II Gebrauchs- Und Wartungsanleitung Seite 11

Funktionstheorie
WARNUNG

Der maximale Hydraulik-Arbeitsdruck
von 27 bar (400 psi) darf nicht
überschritten werden. Zur Reduzierung
des Risikos schwerer Verletzungen
einschließlich des Eindringens von
Flüssigkeiten und Spritzern in die Augen
oder auf bzw. unter die Haut sind
Hochdruckkomponenten zu verwenden.
Schließen Sie kein Zubehör an den
Pumpenausgang an, der nicht für einen
Mindesthydraulikbetriebsdruck von bis
zu 344 bar (5 000 psi) zugelassen ist.
Schließen Sie kein Zubehör an, das
unter einem Mindestarbeitsdruck von
206 bar (3 000 psi) arbeitet.
Ein Missachten dieses Hinweises kann
Verletzungen verursachen.
HINWEIS
Alle Pumpen werden werkseitig auf
einen Hydraulik-Arbeitsdruck von
22 bar (320 psi) bei einem
Volumenstrom von 9.5 l/min
(2.5 gal/min) eingestellt. Die
Pumpeneinstellungen dürfen erst nach
dem Inbetriebnahme Verfahren
verändert werden.
Ein Missachten dieses Hinweises kann
Schäden am Gerät verursachen.
Nr. Bezeichnung
A Hydraulikflüssigkeit-Einlassanschluss SAE 4 ORB
B Hydraulikflüssigkeitsrücklauf zum Tank SAE 6 ORB
37 Pumpengehäuse
64 Druckmesser
66 Verteiler
67 Magnetventilkartusche
68 Magnetspule (24 V
69 Volumenregler
70 Druckminderungsventil
72 Hydraulikmotor
1 Das Ventil der Förderleitung abschalten.
2 Den Hydraulikdruck einschalten.
3 Das Ein/Aus-Magnetventil (67) einschalten
(→ Bild. 5).
4 Die Pumpe durch langsames Öffnen des
Absperrventils der Schmierstoffzuleitung
vorfüllen.
5 Sicherstellen, dass die gesamte Luft aus
der Pumpe ausgestoßen und ein
gleichmäßiges Schmierstoffvolumen
erzielt wurde.
6 Pumpendruck und Volumen den
geltenden Anwendungsanforderungen
anpassen.
HINWEIS
Die maximale Betriebstemperatur der
Hydraulikflüssigkeit von 121 °C (250 °F)
darf nicht überschritten werden.
Die Pumpe nicht ohne Schmierstoff
laufen lassen. Eine trockene Pumpe
läuft schnell mit hoher Drehzahl und
erzeugt Reibungswärme, was die
Dichtungen beschädigen kann. Den
Schmierstoffpegel regelmäßig
überwachen und Schmierstoff bei
Bedarf nachfüllen.
Ein Missachten dieses Hinweises kann
Schäden am Gerät verursachen.
)
Für Hinweise zum Justieren von Druck
und Volumen den Abschnitt zur
Einstellen von Pumpenverteilerdruck und
Volumenstrom (Seite 12).
Bild. 5 (Seite 11) ist zu entnehmen, wo
sich die Betriebsventile der Pumpe
befinden.
Pumpenbetriebsdruck von 27 bar
(4 000 psi) nicht überschreiten. Zum
Erreichen der gewünschten Ergebnisse
stets mit einem möglichst niedrigen
Pumpenförderdruck und
Hydraulikflüssigkeitsvolumen arbeiten.
Dadurch wird der Pumpenverschleiß
reduziert.
empfohlen.
Schäden am Gerät verursachen.
B
37
11
HINWEIS
Den maximalen
Es wird ein Druck von 22 bar (320 psi)
Ein Missachten dieses Hinweises kann
64
69
66
70
67, 68

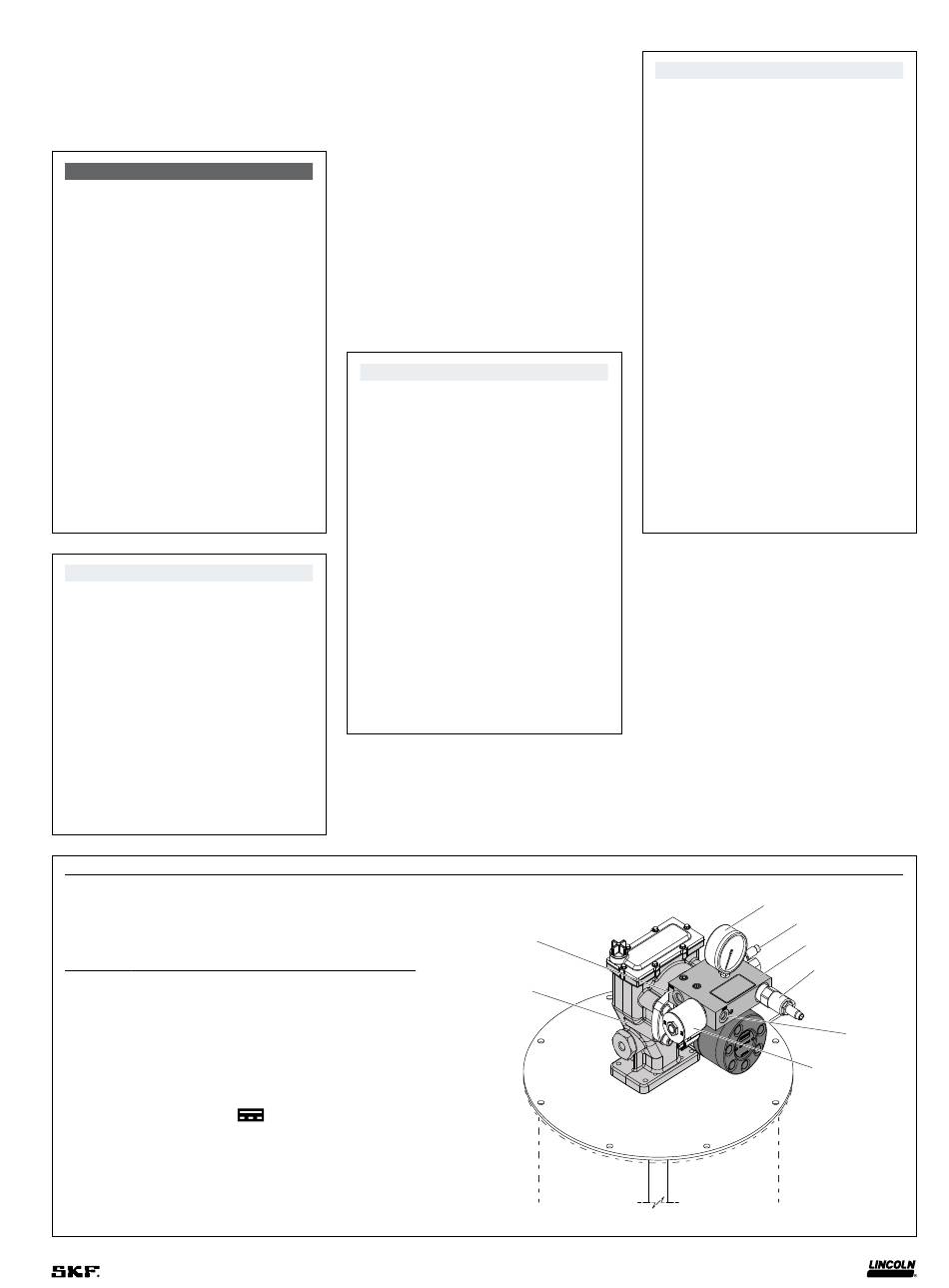

Bild. 5
A
