Die neuen Hydraulikleitungen sind entlang der anderen Leitungen zu verlegen und mit
Kabelbinder zu fixieren, sodass es zu keinen Beschädigungen der Leitungen kommen kann. Die
Linien in den folgenden vier Abbildungen stellen den Weg der neuen Hydraulikleitungen entlang
des Striegels dar, einmal vom Hubbegrenzer zur Kolbenseite des äußersten Vorspannzylinders
und einmal vom Hubbegrenzer zum Mengenteiler.
Hubbegrenzer
Kolbenseite des äußersten
Vorspannzylinders

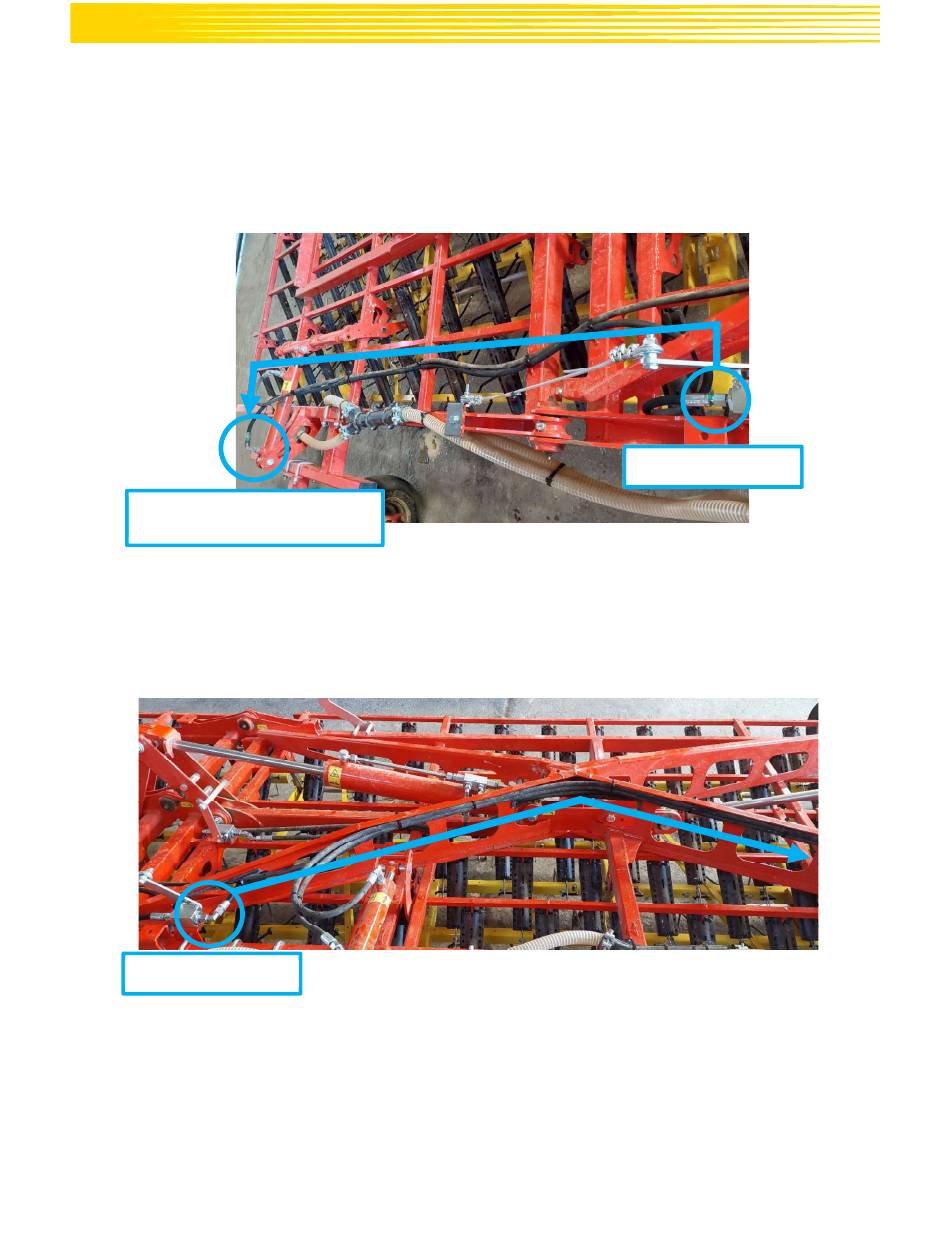

Abbildung 15: Schlauchverlegung von Hubbegrenzer zu Vorspannzylinder
Hubbegrenzer
Abbildung 16: Schlauchverlegung von Hubbegrenzer zu Mengenteiler 1
9
