Das Halteblech mit den Hubbegrenzern nun mittels U-Bügel am Formrohr neben dem
Vorspannzylinder in der Maschinenmitte beim Anbaubock anbringen.
U-Bügel

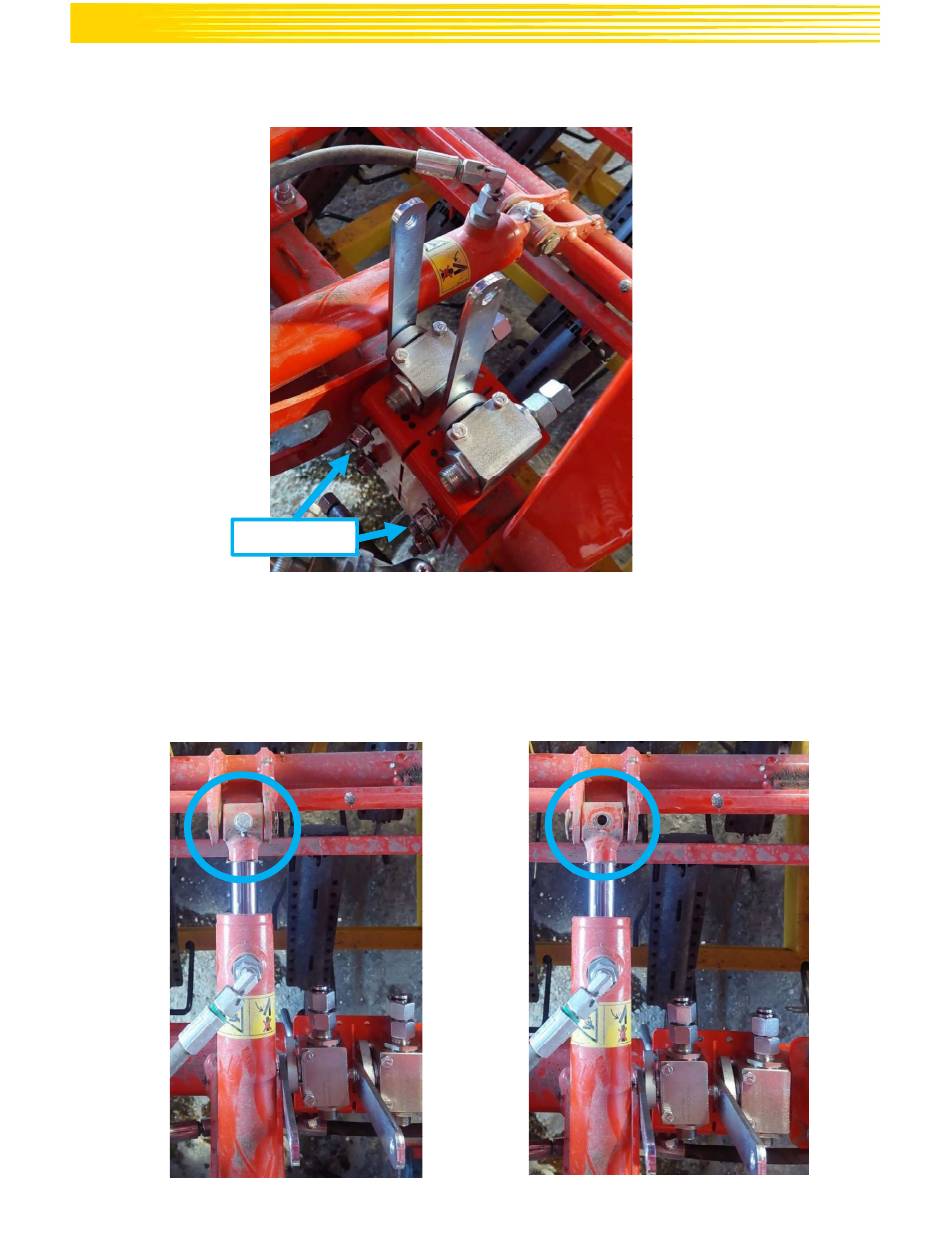

Abbildung 24: Halteblechmontage am Formrohr
Entfernen Sie nun zunächst die Sicherungsschraube und
dann den
Bolzen des
Vorspannzylinders, die Sicherungsschraube wird anschließend wieder benötigt, der Bolzen
jedoch nicht mehr. Beim Herausnehmen des Bolzens achten Sie darauf, dass der Zylinder nicht
nach unten fällt und dadurch beschädigt wird
Abbildung 26: Sicherungsschraube entfernt
Abbildung 25: Bolzen mit Sicherungsschraube
