1.2 ANSCHLUSSSCHEMA BEI HALBSEITENKLAPPUNG
Hubbegrenzer Hubbegrenzer
Vorspann Vorspann
zylinder zylinder
Mengenteiler

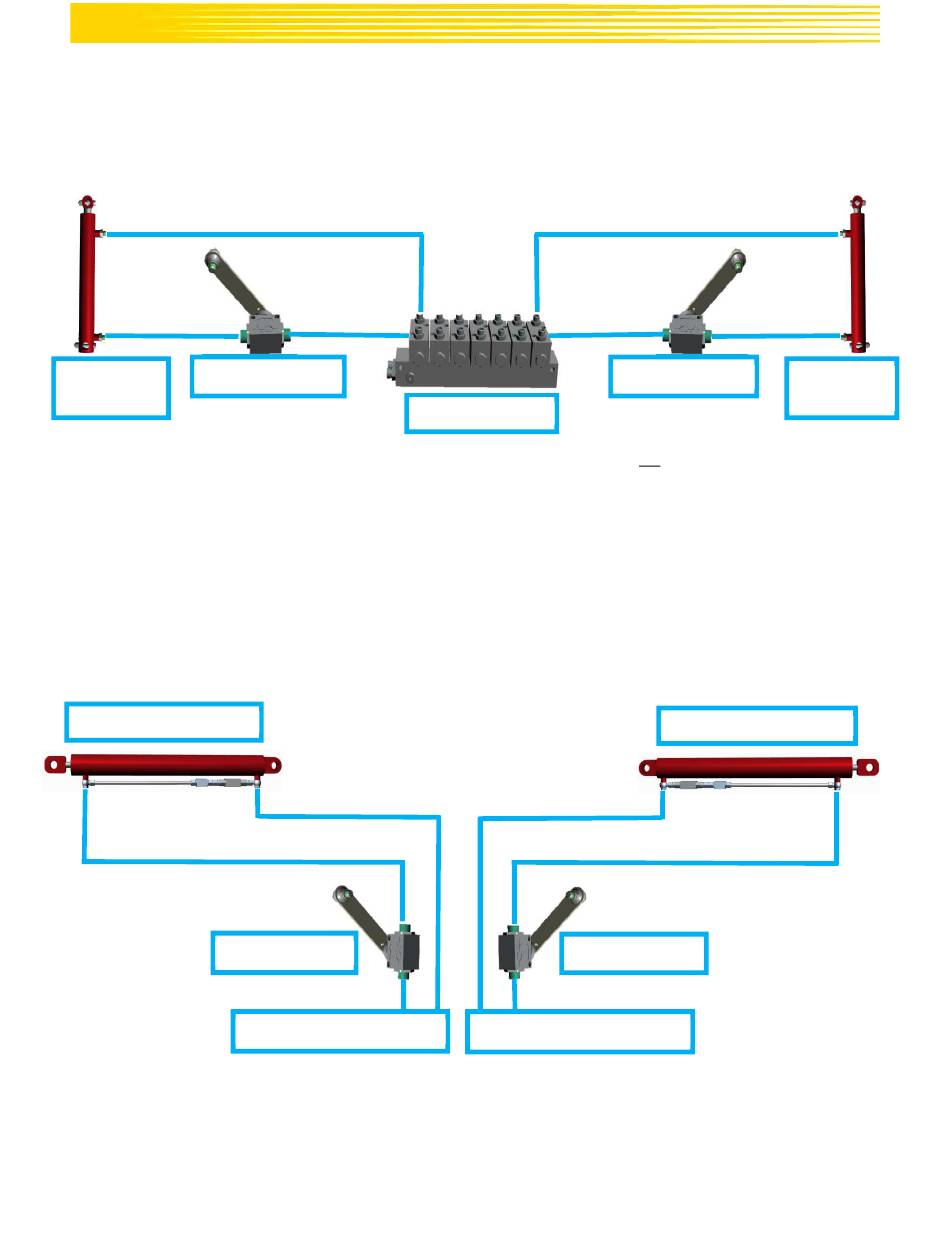

Abbildung 3: Anschlussschema Zinkenvorspannzylinderabschaltung bei Standard- und Halbseitenklappung
Klappungszylinder
Klappungszylinder
Hubbegrenzer Hubbegrenzer
Hydraulik Steuergerät
Hydraulik Steuergerät
Abbildung 4: Anschlussschema Klappungsfreigabe bei Halbseitenklappung
