Hängen Sie nun das Seil am Gestänge des Hubbegrenzers ein und achten dabei darauf, die
Muttern genauso wie in der Abbildung dargestellt anzuordnen. Das Seil befestigen Sie mit
Drahtseilklemmen und Kausche.

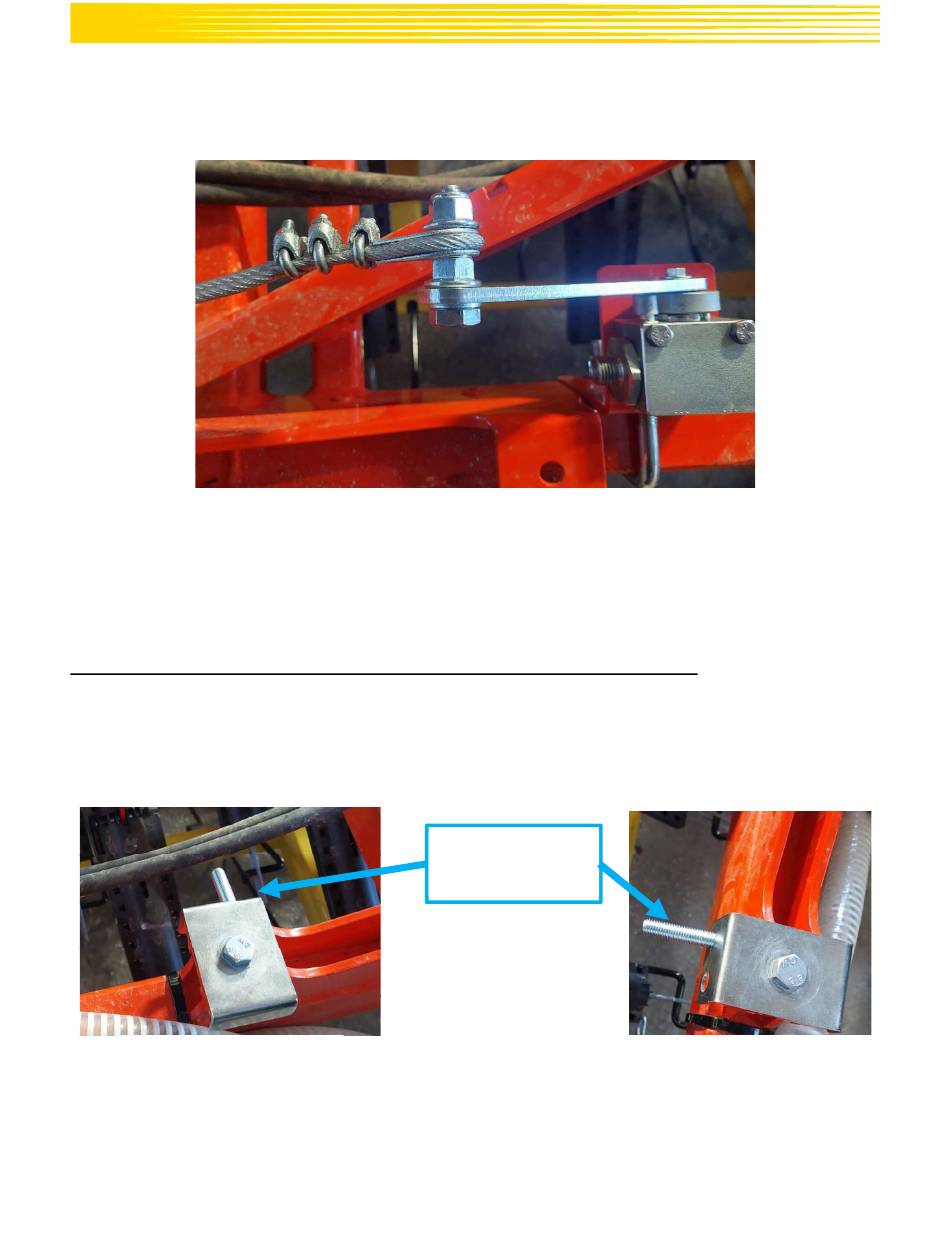

Abbildung 9: Anbringen des Seils am Gestänge des Hubbegrenzers
Montieren Sie das Blechprofil im dafür vorgesehenen Loch. Die Schraube, an der anschließend
das Seil befestigt wird, muss sich in jenem Loch befinden, welches sich näher zur
Maschinenmitte befindet. Auch hier das Seil wieder mit Drahtseilklemmen und Kausche fixieren.
Die Länge des Seils (von Kausche zu Kausche) soll ca. 480mm betragen. Es muss aber
erwähnt werden, dass es sich hierbei nur um einen Anhaltspunkt handelt, die optimale Länge
des Seils kann von Striegel zu Striegel etwas abweichen. Wichtig ist darauf zu achten, dass das
Seil im ausgeklappten Zustand spannt und im zusammengeklappten Zustand entspannt ist.
Das Loch näher
zur Maschinemitte
verwenden
Abbildung 10: Blechprofilmontage 1
Abbildung 11: Blechprofilmontage 2
7
