1.4
KLAPPUNGSFREIGABE
HINWEIS!
Der Hydraulikumbau betreffend der Klappungsfreigabe wird in dieser Anleitung anhand eines
Striegels mit Halbseitenklappung beschrieben. Dies bedeutet, dass in zwei Hydraulikkreisläufe
je ein Hubbegrenzer eingebaut wird, bei der Standardklappung wäre dies nur ein Kreislauf mit
einem Hubbegrenzer, ansonsten erfolgt der Aufbau ident.
Die Winkelverschrauben der Hydraulikleitungen zu den Klappungszylinder müssen geöffnet
werden (bei der Standardklappung handelt es sich um ein T-Stück). Hier werden die
Hubbegrenzer in das System integriert. Örtlich befinden sich die Winkelverschraubungen bzw. T-
Stücke in der Maschinenmitte unter dem Anbaubock. Achten Sie darauf auslaufendes Öl
einzufangen.

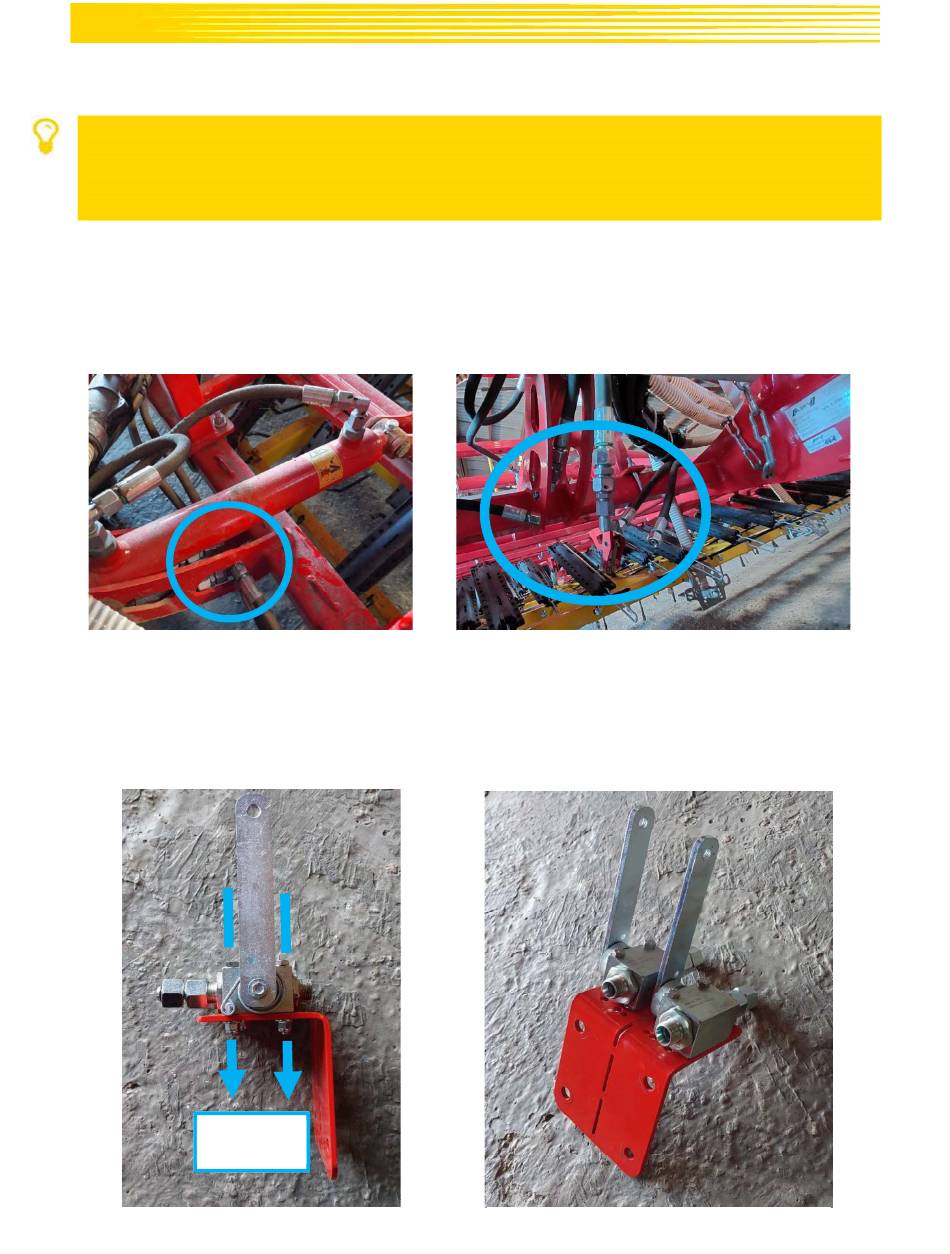

Abbildung 19: Ort der Winkelverschraubungen
Befestigen Sie die Hubbegrenzer auf dem Halteblech. Führen Sie dazu pro Hubbegrenzer zwei
Sechskantschrauben von oben durch den Hubbegrenzer und fixieren diese auf der Unterseite
des Bleches mit den Muttern.
Sechskant
schrauben
Abbildung 21: Hubbegrenzerbefestigung auf Halteblech 1
Abbildung 20: Öffnung der Verschraubungen
Abbildung 22: Hubbegrenzerbefestigung auf Halteblech 2
11
