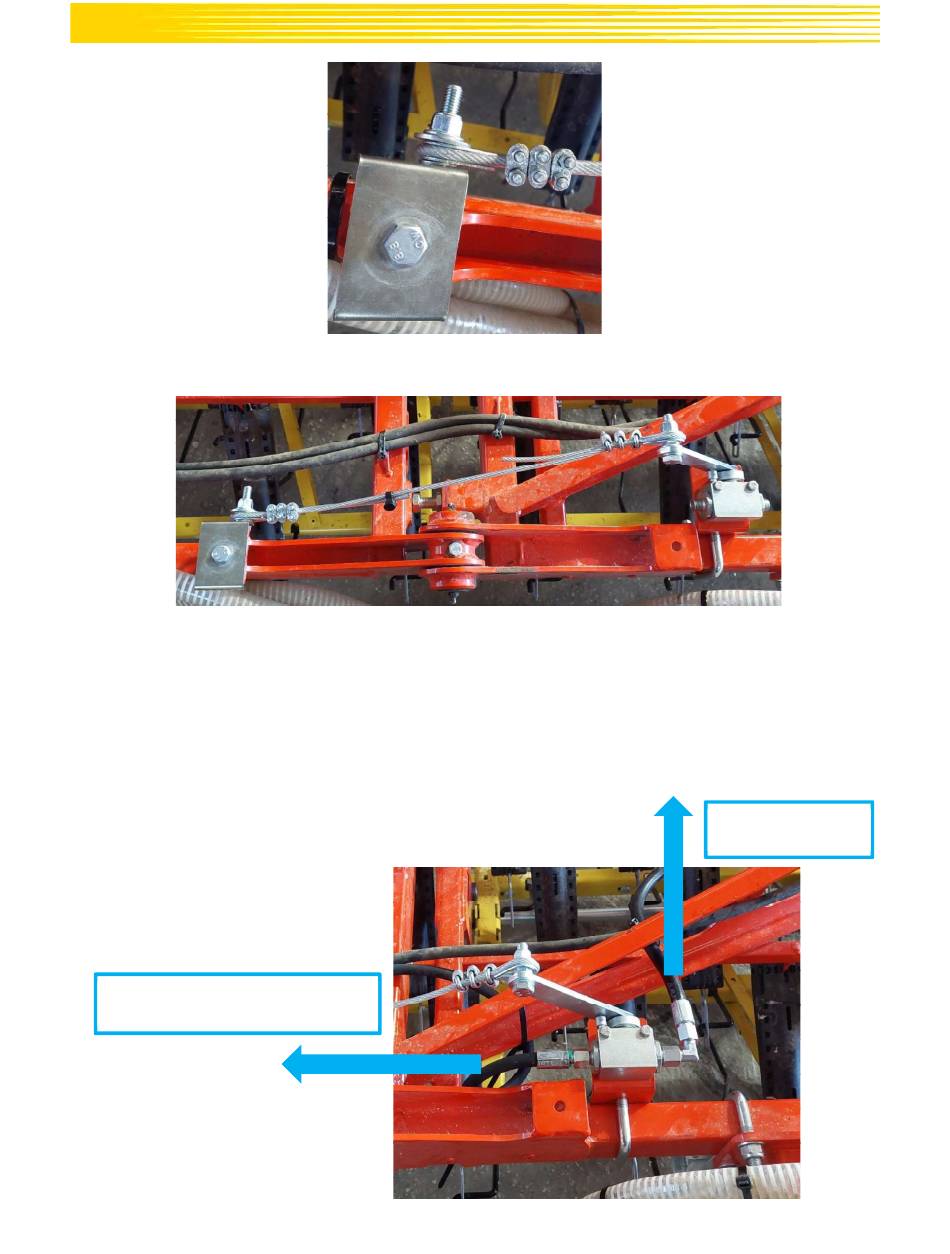

Abbildung 12: Anbringen des Seils an der Schraube des Blechprofils
Abbildung 13: Hubbegrenzer und Blechprofil mit Seil verbunden
Nun muss der Hubbegrenzer auch in das Hydrauliksystem integriert werden. Dazu muss die sich
ursprünglich am Striegel befindliche Hydraulikleitung zwischen Kolbenseite des äußersten
Vorspannzylinders und des Mengenteilers abgekoppelt und entfernt werden. Die bisherige
Leitung wird durch zwei kürzere Leitungen ersetzt, um den Hubbegrenzer in den Hydraulikreis zu
integrieren.
Zum
Mengenteiler
Zur Kolbenseite des äußersten
Vorspannzylinders
Abbildung 14: Anschluss der Hydraulikleitungen am Hubbegrenzer
