1.3
ZINKENVORSPANNZYLINDERABSCHALTUNG
HINWEIS!
Der Hydraulikumbau betreffend der Zinkenvorspannzylinderabschaltung wird in dieser
Anleitung anhand nur einer Seite beschrieben. Sowohl bei der Standard- als auch bei der
Halbseitenklappung muss dieser Aufbau aber ident auf beiden Seiten durchgeführt werden.

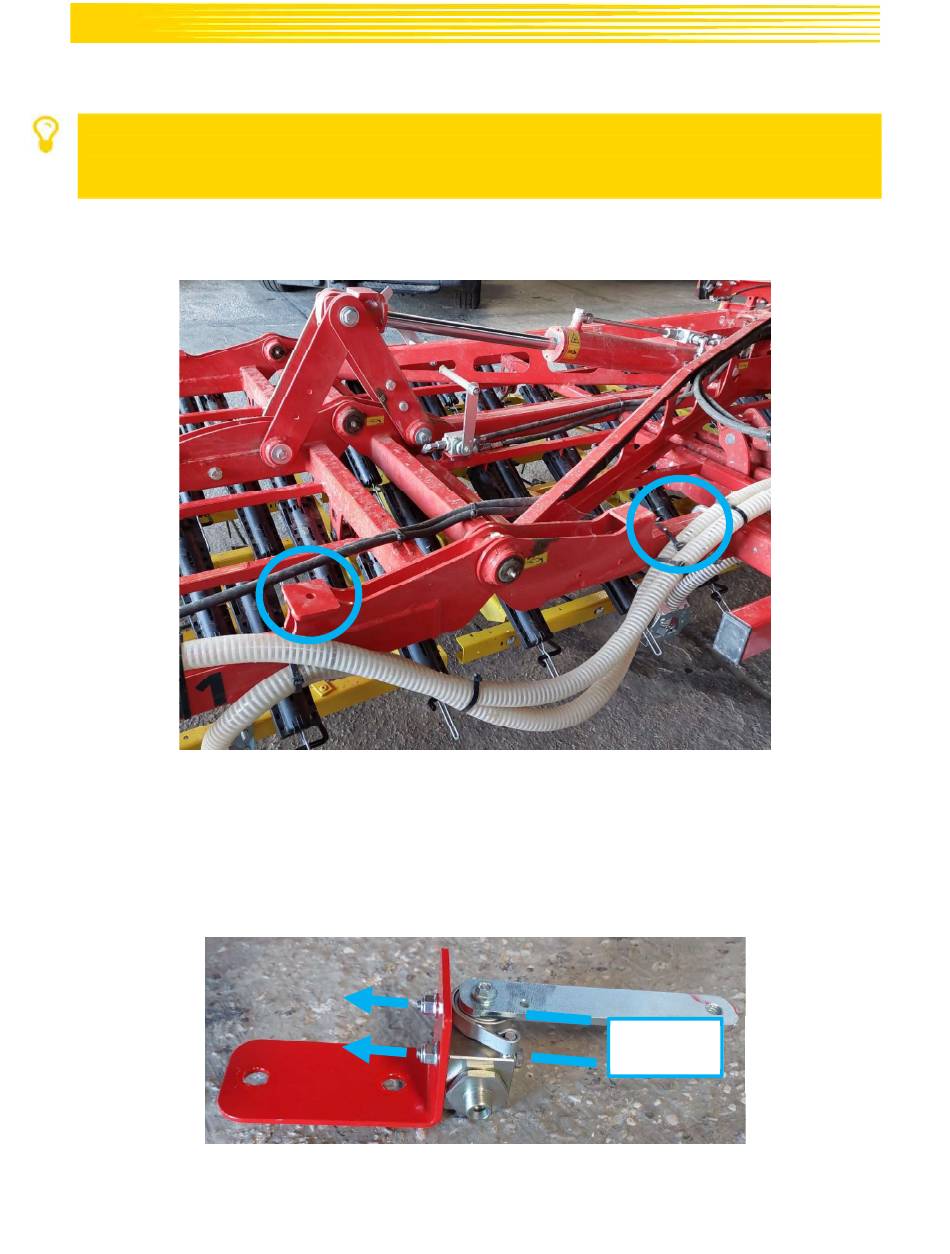

Die beiden Orte der Montage sind in der untenstehenden Abbildung markiert. Es handelt sich um den
Übergang vom ersten auf den zweiten Seitenrahmen.
Befestigen Sie den Hubbegrenzer auf dem Halteblech. Führen Sie dazu die beiden
Sechskantschrauben von oben durch den Hubbegrenzer und fixieren diese auf der Unterseite
des Bleches mit den Muttern.
Abbildung 5: Ort der Montage am VS
Abbildung 6: Hubbegrenzer auf dem Halteblech montiert
Sechskant
schrauben
5
