2
ANPASSEN DER KLAPPUNGSVERRIEGELUNG
Wird ein Variostriegel VS1200 mit einem pneumatischen Sägerät ausgestattet, so ist es notwendig
Anpassungen bei der Klappungsverriegelung durchzuführen, es muss das Kit 07014-2-488 ABK
Klappungsverriegelung VS1200 1 montiert werden.
2.1
ANBRINGEN DER GUMMIPUFFER
Um ein engeres aneinander klappen der Seitenrahmen, ohne ein Entstehen von Lack- oder
Rahmenschäden ermöglichen zu können, müssen zusätzlich Gummipuffer montiert werden. Zu montieren
sind diese an den Mittelpunkten der beiden Versteifungskreuze an den ersten Seitenrahmen, wie in den
beiden untenstehenden Abbildungen dargestellt. Vorgeschnittene Gewinde befinden sich dazu bereits an
dem Striegel. Die korrekte Einbautiefe der Gummipuffer muss vom Kunden selbst eingestellt werden und
ist so zu wählen, dass es zu keinerlei Kollisionen im Klappungsvorgang kommt.

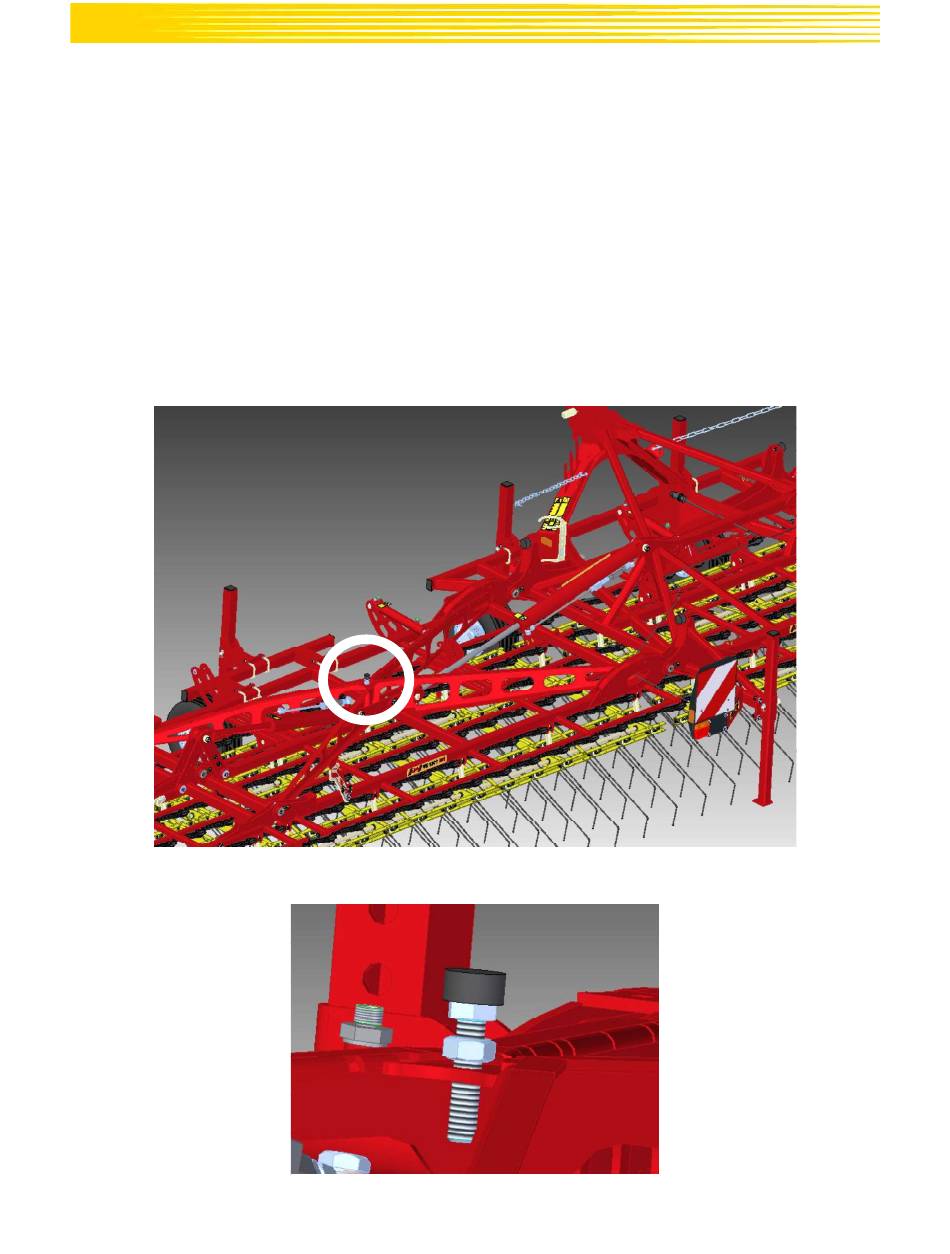

Abbildung 32: Ort der Gummipuffermontage
Abbildung 33: montierter Gummipuffer
16
