ACHTUNG!
Bei der Montage des Hubbegrenzers ist unbedingt auf dessen Einbaurichtung zu achten!
Am Hubbegrenzer befindet sich das Symbol eines Rückschlagventils und ein Richtungspfeil. Der Pfeil
muss in Richtung der Leitung des hydraulischen Steuergeräts des Traktors zeigen, wie in der
untenstehenden Abbildung dargestellt. Das Rückschlagventil muss entsprechend des Symbols den
Ölfluss von Klappungszylinder zum hydraulischen Steuergerät dauerhaft freigeben, sodass ein
Auseinanderklappen zu jedem Zeitpunkt möglich ist. In umgekehrter Richtung gibt die Feder dank der
Stellung des Hubbegrenzers den Weg für das Öl nur dann frei, wenn die Zinken nicht vorgespannt sind,
so wird ein Klappen mit vorgespannten Zinken verhindert. Das Schaubild muss dabei nicht zwingend nach
oben gerichtet sein, sondern kann auch auf der Unterseite sein, wichtig ist den Hebel entsprechend zu
montieren.
Klappungszylinder
12

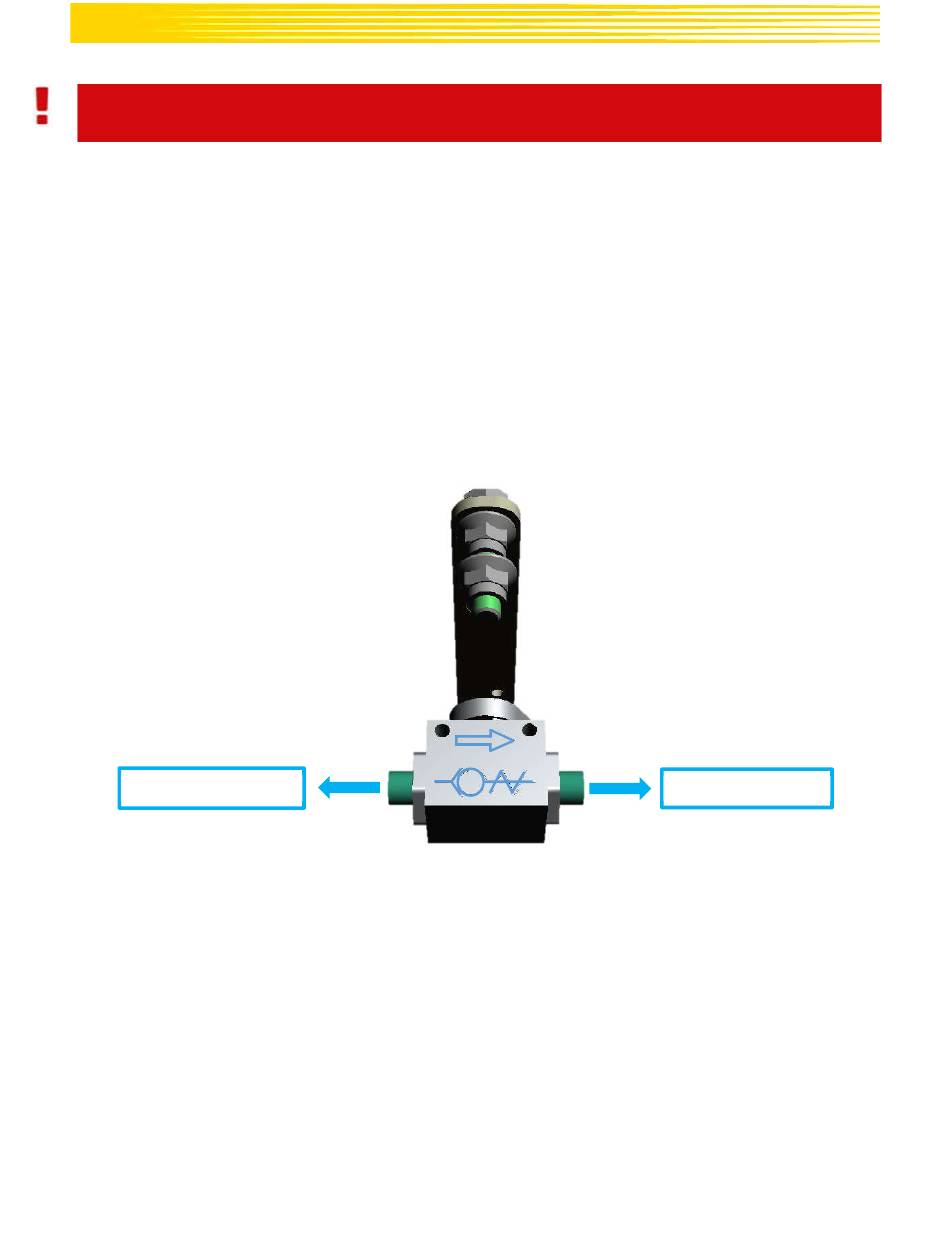

Abbildung 23: Einbaurichtung des Hubbegrenzers
Hydr. Steuergerät
