UMBAU DER HYDRAULIK
Zur Nachrüstung der Klappungsfreigabe und der Zinkenvorspannzylinderabschaltung müssen in das
Hydrauliksystem des Variostriegels Hubbegrenzer eingebaut werden. Je nachdem ob der VS1200 über
Standard- oder Halbseitenklappung (HSK) verfügt, findet eines der unten genannten Umbaukits
Anwendung.
Kit für Standardklappung:
07014-2-773 UBK Hydraulik PSaufVS1200
Kit für Halbseitenklappung: 07014-2-774 UBK Hydraulik PSaufVS1200 HSK
Grundsätzlich gilt, dass bei der Halbseitenklappung dieselben Arbeitsschritte, wie bei der
Standardklappung durchzuführen sind. Die Zinkenvorspannzylinderabschaltung wird ohnehin bei der
Standard- und Halbseitenklappung auf die gleiche Art und Weise aufgebaut. Lediglich bei der
Klappungsfreigabe gibt es Unterschiede, diese erfolgt bei der Halbseitenklappung doppelt, mit zwei
Hubbegrenzern, während bei der Standardklappung nur ein Hubbegrenzer benötigt wird.
1.1

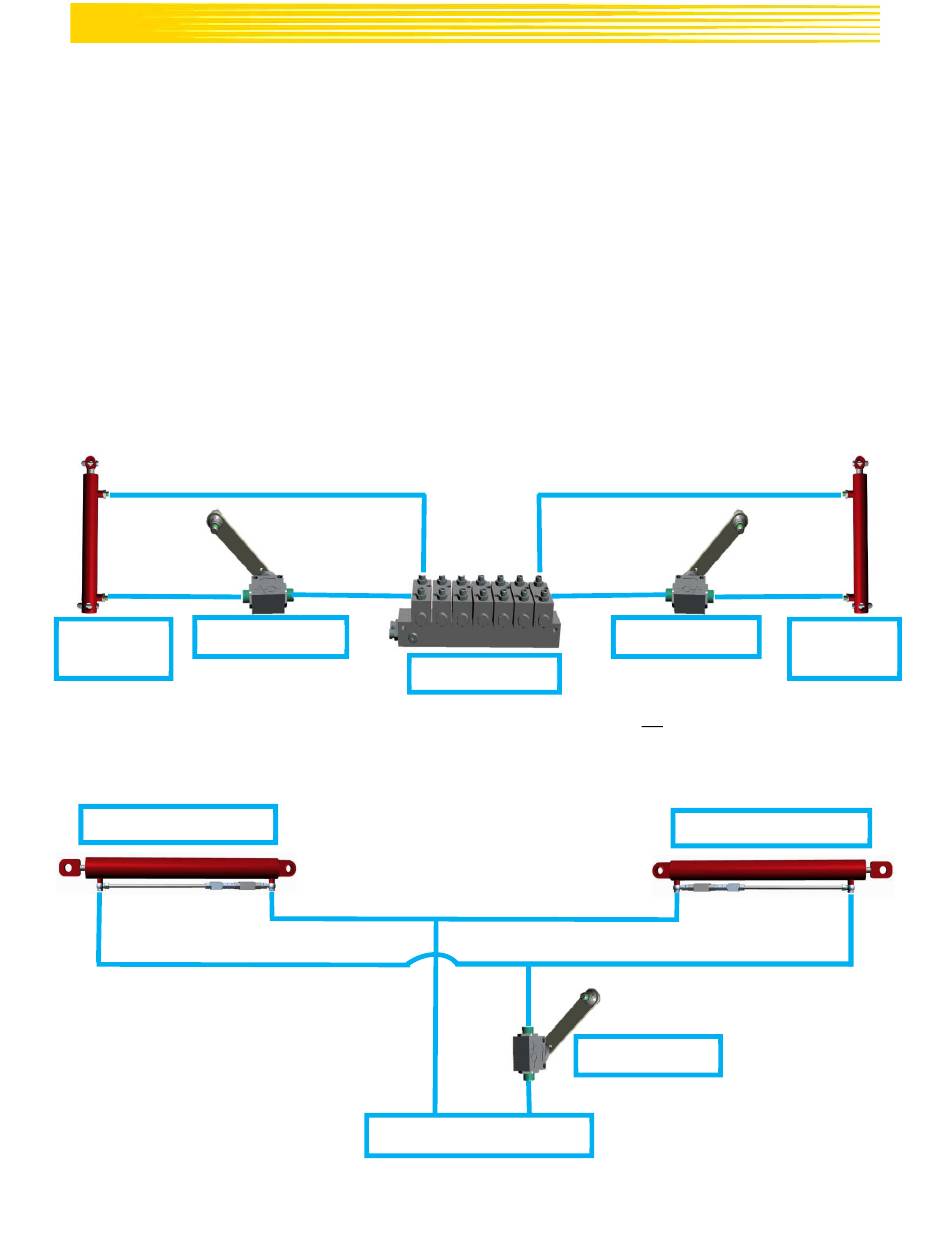

ANSCHLUSSSCHEMA BEI STANDARDKLAPPUNG
Hubbegrenzer
Hubbegrenzer
Vorspann
Vorspann
zylinder
zylinder
Mengenteiler
Abbildung 1: Anschlussschema Zinkenvorspannzylinderabschaltung bei Standrad- und Halbseitenklappung
Klappungszylinder
Klappungszylinder
Hubbegrenzer
Hydraulik Steuergerät
Abbildung 2: Anschlussschema Klappungsfreigabe bei Standardklappung
