ACHTUNG!
Bei der Montage des Hubbegrenzers ist unbedingt auf dessen Einbaurichtung zu achten!
Am Hubbegrenzer befindet sich das Schaubild eines Rückschlagventils und ein Richtungspfeil. Der Pfeil
muss in Richtung der Leitung des Mengenteilers zeigen, wie in der untenstehenden Abbildung dargestellt.
Das Rückschlagventil muss entsprechend des Symbols den Ölfluss von Vorspannzylinder zu Mengenteiler
dauerhaft freigeben, in umgekehrter Richtung jedoch nur, wenn die Feder dank der Stellung des
Hubbegrenzers den Weg freigibt. Somit ist ein Einfahren der Zinken zu jedem Zeitpunkt möglich, ein
Ausfahren jedoch nur, wenn die Maschine auseinandergeklappt ist. Das Schaubild muss dabei nicht
zwingend nach oben gerichtet sein, sondern kann auch auf der Unterseite sein, wichtig ist den Hebel
entsprechend zu montieren.
Vorspannzylinder
Das Halteblech mit dem Hubbegrenzer muss dann mit einem U-Bügel am Striegelrahmen des
VS angebracht werden.
6

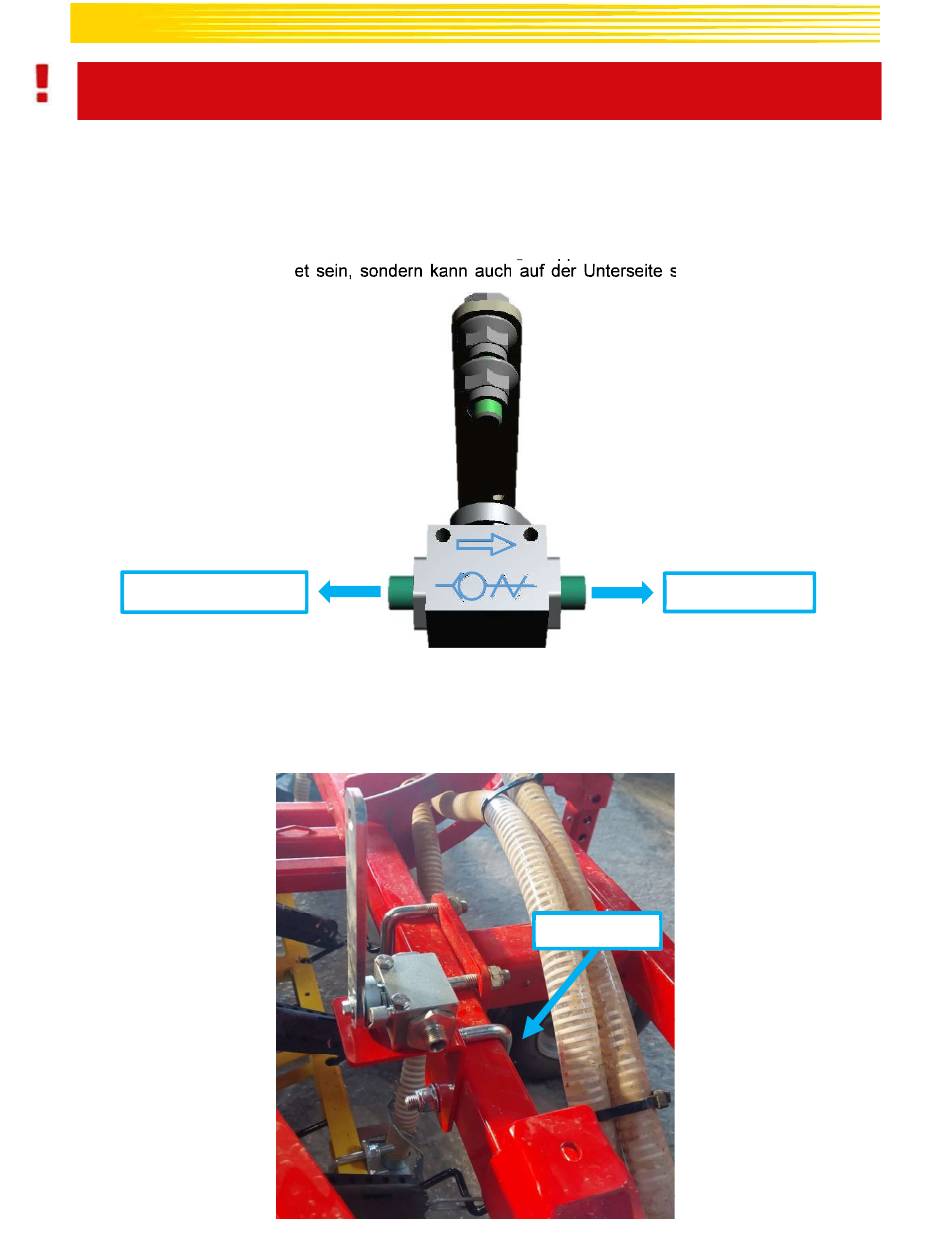

Abbildung 7: Einbaurichtung des Hubbegrenzers
Abbildung 8: Halteblech mittels U-Bügel am Rahmen befestigt
Mengenteiler
U-Bügel
