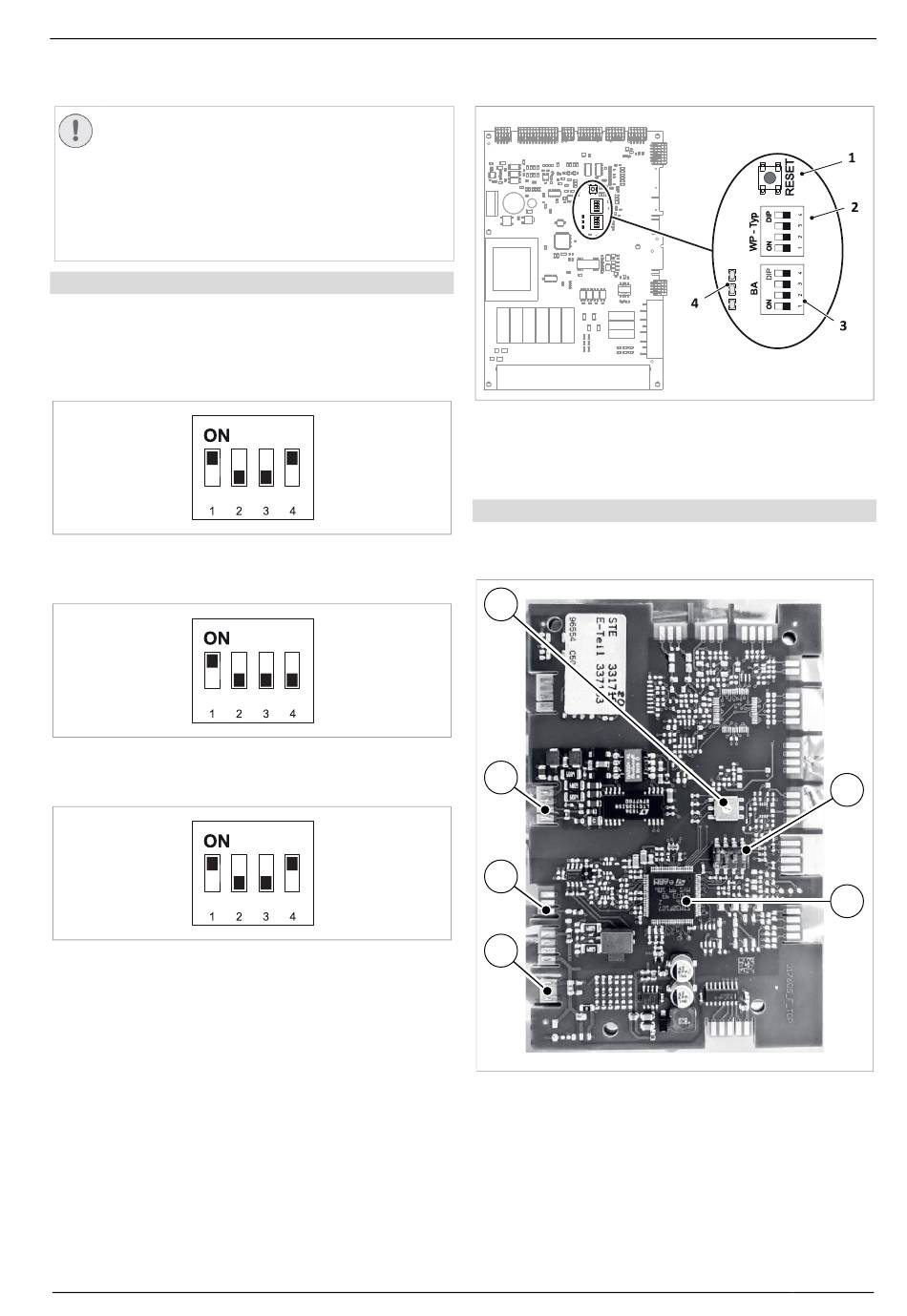

8.1 Einstellung der Schalter
ACHTUNG
Auf Spannungsfreiheit achten
Ansonsten können Schäden an der Elektronik auf-
treten.
• Einstellung der Schiebe- und Drehschalter nur
dann verändern, wenn die Wärmepumpe span-
nungsfrei ist.
Schiebeschalter prüfen
Die Schiebeschalter befinden sich auf der IWS.
1. Prüfen, ob Schiebeschalter (WP-Typ) korrekt eingestellt
ist.
2. Bei Hybrid-Anlage (bivalent-alternativer Betrieb):
Abb. 33: Schiebeschalter WP-Typ bei Hybrid-Anlagen
3. Bei monoenergetischer Anlage:
Abb. 34: Schiebeschalter WP-Typ bei monoenergetischen Anlagen
4. Prüfen, ob Schiebeschalter (BA) korrekt eingestellt ist.
Abb. 35: Schiebeschalter BA
SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d
Abb. 36: IWS der SolvisLea Eco / SolvisLea 8,3 Premium
1
Reset-Taster
2
Schiebeschalter WP
3
Schiebeschalter BA
4
Leuchtdiodenreihe
Drehschalter prüfen
1. Der Drehschalter (1) auf der Gatewayplatine muss auf
Stellung 1 stehen.
1
6
5
4
Abb. 37: Gatewayplatine
1
Drehschalter
2
Schiebeschalter (nicht verändern)
3
Mikrocontroller
4
Stromversorgung (12 V DC)
5
CAN-Bus
6
Modbus
8 Problemlösungen
2
3
23
