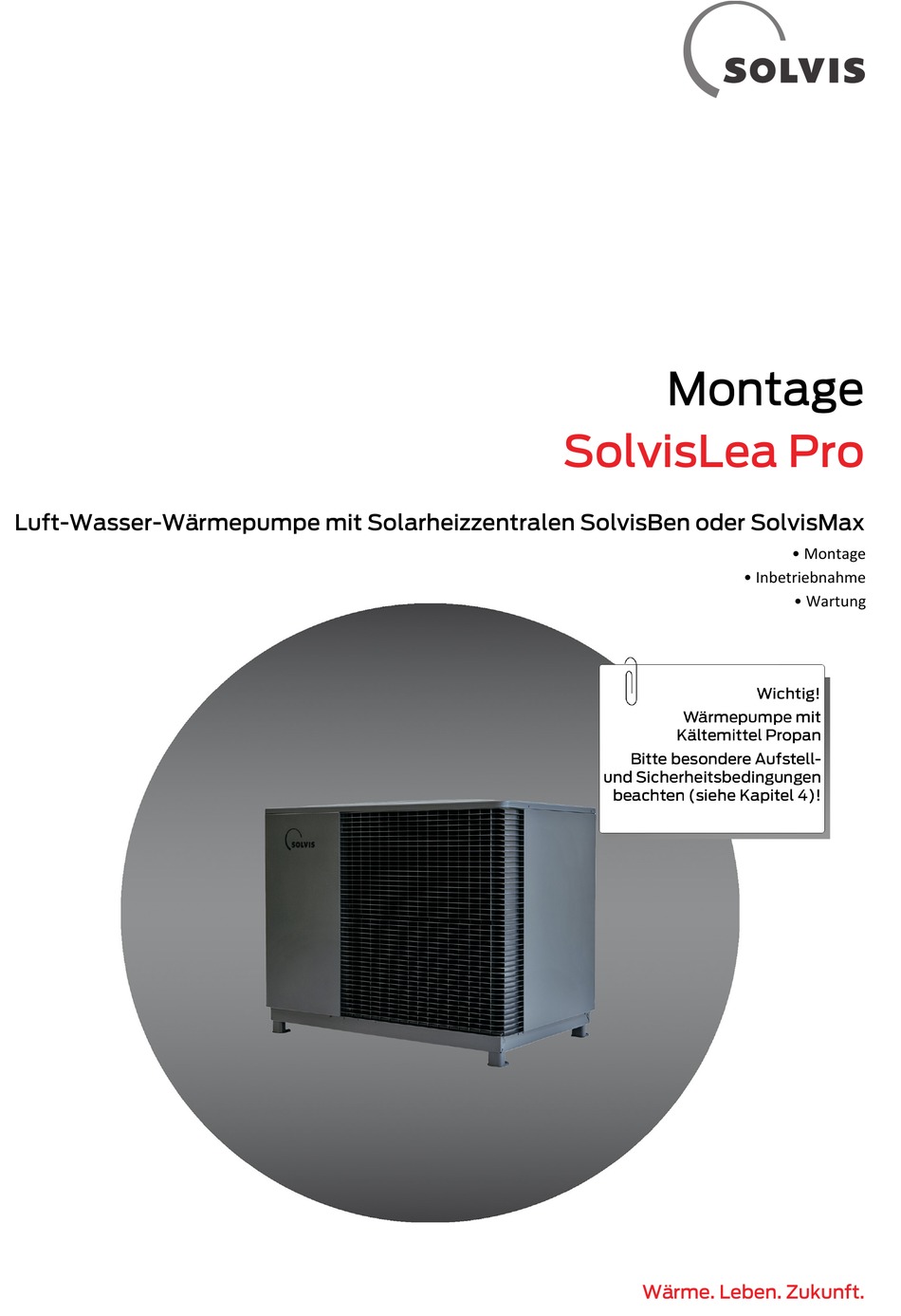

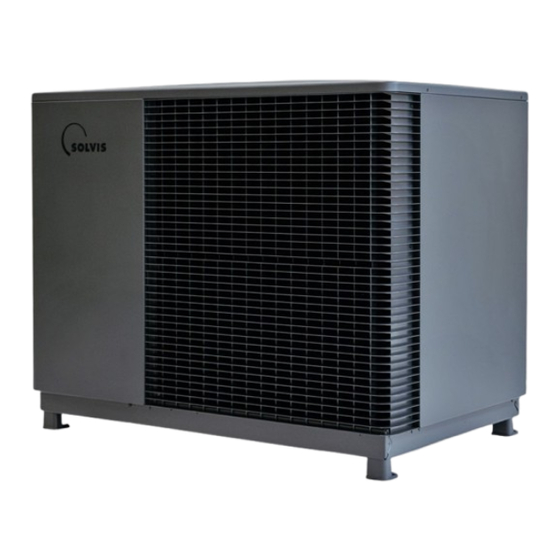

- Seite 1 Montage SolvisLea Pro Luft-Wasser-Wärmepumpe mit Solarheizzentralen SolvisBen oder SolvisMax • Montage • Inbetriebnahme • Wartung Wärme. Leben. Zukunft.
- Seite 2 Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar.
- Seite 3 SolvisMax Solo mit SolvisLea 7 Pro......................38 11.2.2 SolvisMax Solo mit SolvisLea 10 Pro......................40 11.2.3 SolvisBen WP mit SolvisLea 7 Pro ......................42 11.2.4 SolvisBen WP mit SolvisLea 10 Pro ......................44 SOLVIS MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 4 11.3 Stromlaufplan Hybridsystem ..........................46 11.4 Anlagenschema ..............................50 11.5 Datenblätter / Zertifikate ............................50 11.6 Zubehör .................................. 50 12 Index ..................................52 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 SOLVIS...
- Seite 5 • Vor Bedienung oder Installation die Anleitung aufmerksam durchlesen. Sicherheitsventil • Bei Rückfragen steht der Technische Vertrieb von In SolvisLea Pro ist ein Sicherheitsventil mit einem Öff- Solvis zur Verfügung. nungsdruck von 2,5 bar verbaut. Wenn der Öffnungsdruck überschritten wird, öffnet das Sicherheitsventil. Das aus- tretende Medium läuft über einen montierten Schlauch in...
- Seite 6 Abb. 1: Sicherheitsventil in SolvisLea Pro fungen Zyklonabscheider − Pumpenschächte, Einläufe in Kanalisation und Ab- Der Zyklonabscheider von SolvisLea Pro trennt im Havarie- wasserschächte etc. fall des Verflüssigers das Kältemittel vom Heizungswasser, • Der vorgegebene Schutzbereich ist dauerhaft einzuhal- sodass kein Kältemittel in das Gebäude gelangt. Über den ten.
- Seite 7 3 Lieferumfang 3 Lieferumfang Die Wärmepumpe SolvisLea Pro ist in den Leistungsvarian- ten 7 kW und 10 kW erhältlich. Die Angabe der Leistungs- klasse bezieht sich auf den Betriebspunkt A2/W35. SolvisLea Pro ist eine Luft-Wasser-Wärmepumpe für Au- ßenaufstellung. Der Außenluft wird auf einem niedrigen Temperaturniveau Wärme entzogen, die in einem höheren...
- Seite 8 Bereich des Verdichters (1) (siehe Abb. 4 und Abb. 5) Abb. 4: Transport SolvisLea Pro - Position des Schwerpunkts (1) in der Wärmepumpe • Werden Bänder zum Transport verwendet, Abstandshal- ter zwischen Band und Gehäuse der Wärmepumpe plat- max.
- Seite 9 Räumen lagern Bei der Aufstellung des Gerätes ist zu beachten, dass das Gerät auf der Lufteintritts- und Luftaustrittseite lauter ist • SolvisLea Pro nicht in schachtartigen Höfen oder an öf- als auf den beiden geschlossenen Seiten. fentlichen Orten lagern Maßnahmen zur Schallreduzierung...
- Seite 10 Die Verbindung zwischen der Wärmepumpe und dem Hei- Bei Aufstellung in Küstennähe gilt zusätzlich: zungssystem im Gebäude kann durch ein vorgefertigtes fle- SolvisLea Pro darf nicht in unmittelbarer Nähe des Ufers xibles und gedämmtes Rohrsystem erfolgen. Die Verbin- (d.h. weniger als 500 m) installiert werden.
- Seite 11 4 Aufstellbedingungen und Transport Abb. 9: Windschutz bei Aufstellung von SolvisLea Pro in Küstennähe vorse- 1 Hauptwindrichtung 4 Wärmepumpe 2 Windschutz (Gebäude, Wand o.ä.) 5 Richtung des Luftaustritts Abb. 12: Mindestabstände bei Aufstellung von SolvisLea Pro als Kaskade - 3 Ufer Aufstellung mit gegenüberliegenden Ansaugseiten...
- Seite 12 1000 ≥100 1000 1000 ≤3000 Abb. 17: Schutzbereich bei Aufstellung von SolvisLea Pro in einer Gebäude- ecke 1/2 Abb. 14: Schutzbereich bei Aufstellung von SolvisLea Pro neben erhöhtem Lichtschacht 1000 Abb. 18: Schutzbereich bei Aufstellung von SolvisLea Pro in einer Gebäude- ecke 2/2 Abb.
- Seite 13 4 Aufstellbedingungen und Transport Abb. 20: Reduzierter Schutzbereich (3) auf einer Seite der SolvisLea Pro Schutzbereich Gasdichte Trennwand Reduzierter Schutzbereich (d.h. Überschneidung von Schutzbe- reich und Tür ist aufgrund der Trennwand zulässig) SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 14 Abwasserleitung) Kondensatableitung über Dachflä- Kondensatableitung über Regen- wasserleitung, die Verbindung zur häuslichen Abwasserleitung hat (Mischsystem) Kondensatableitung in häusliche Abwasserleitung Abb. 21: Schutzbereich bei Aufstellung von SolvisLea Pro auf einem Flach- Kondensatableitung ins Gebäude- dach innere Brüstung/Attika Regenwasserabfluss Schutzbereich Freier Abfluss Folgende zusätzliche Vorschriften gelten bei Installation...
- Seite 15 300 mm zur Gehäuseunterkante eingehalten werden. Es muss zudem ein Abstand von mindestens 100 mm zwi- schen der Gehäuseunterkante und der typischen Schnee- höhe der Region bestehen. Nur dann ist der ganzjährig stö- rungsfreie Betrieb sichergestellt. SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 16 • Variante 2: mit Schrauben Bohrlöcher anlegen 1. Mitgelieferte Bohrschablone auf das Fundament legen. 2. Bohrlöcher auf dem Fundament markieren. Abb. 26: SolvisLea Pro auf Streifenfundament - Kondensatablauf in Kies- bett 3. Bohren der Löcher zur Befestigung. 1 Heizung Vorlauf 4 Schotter 2 Heizung Rücklauf...
- Seite 17 Unterlegscheiben verwenden. 3. Passende Schrauben in die Dübel einschrauben, sodass der Schraubenkopf >12 mm hinausragt. Abb. 31: SolvisLea Pro nach hinten an die Gewindestangen verschieben 4. Je eine Unterlegscheibe und eine Mutter auf die Ge- windestange setzen. Abb. 33: Dübel einsetzen sowie Scheiben auflegen und Schrauben ein- schrauben 5.
- Seite 18 4 Aufstellbedingungen und Transport 4. SolvisLea Pro mit den Füßen vor den Schrauben auf das 5. Die Schrauben anziehen, um SolvisLea Pro auf dem Fundament setzen. Fundament zu sichern. Abb. 34: SolvisLea Pro auf das Fundament setzen Abb. 36: SolvisLea Pro anschrauben Dämpfungssockel (Aufstellung auf befestigten Unter-...
- Seite 19 Montageanleitung der Bodenkonsole beachten. Als Zubehör ist eine Verkleidung der Bodenkonsole erhält- lich, siehe Kap. „Zubehör“, S. 50. Abb. 37: SolvisLea Pro auf verkleideter Bodenkonsole montiert Die statischen Grenzen der eingesetzten Bodenkonsole nicht überschreiten. Standkonsole Abb. 38: SolvisLea Pro auf Standkonsole montiert...
- Seite 20 Schäden durch Steinbildung / Korrosion an der Hei- 5. Zum endgültigen Festziehen der Verschraubungen von zungsanlage möglich. Vor-/Rücklauf die Anschlüsse der SolvisLea Pro mit ei- • Das Füllwasser muss den Anforderungen der VDI nem Schlüssel kontern. 2035, Teil 1 und 2, entsprechen 6.
- Seite 21 Wird der hydraulische Anschluss nach unten ausge- führt, muss ein Freiraum von mindestens 150 mm unterhalb von SolvisLea Pro vorhanden sein. Für den hydraulischen Anschluss an SolvisLea Pro von un- ten ist das Anschlusssetz ASS-LEA-PRO notwendig (Zube- hör, siehe S. 50).
- Seite 22 Einflussfaktoren. • Einhaltung der einschlägigen Vorschriften, insbe- sondere der DIN VDE 0100 / IEC 60364 (Errichten Der Anschluss von SolvisLea Pro an das Stromnetz ist nur von Niederspannungsanlagen), der Unfallverhü- als fester Anschluss erlaubt. tungsvorschriften (UVV) und der Richtlinien der •...
- Seite 23 ACHTUNG Zugentlastungen nicht zu fest anziehen Zu fest angezogene Zugentlastungen können zu ei- nem Kurzschluss führen. • Die Zugentlastungen von SolvisLea Pro nur hand- fest anziehen. • Die Funktion der Zugentlastungen prüfen. Die Not- / Zusatzheizung (bei monoenergetischen Anlagen sind diese am Speicher verbaut) immer an- schließen, um eine einwandfreie Funktion der Wär-...
- Seite 24 Abb. 44: Anschlussbelegung SolvisLea 10 Pro - 3-phasig Anschluss Steuerung Anschluss Modbus Anschluss Verdichter Anschlussbereich verschließen 1. Die Abdeckung des Anschlussbereichs an SolvisLea Pro aufsetzen. Abb. 47: Abdeckung des Anschlussbereichs entfernen 3. Die Abdeckung des Anschlussbereichs aufsetzen sowie die Schrauben ansetzen und eindrehen.
- Seite 25 Die Sicherheitsfunktion wird nach Ablauf von 60 min auto- vollständig auszufüllen und an der Anlage aufzube- matisch oder vorzeitig durch erneutes Betätigen der Reset- wahren. Taste für 5 s wiederhergestellt. Abb. 48: Reset-Taste auf Sicherheitsplatine Reset-Taste (Sicherheitspl.) IWS-Platine SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 26 Schäden, Korrosion und Alterung überprü- kann bei einem elektrischen Defekt zu gefährli- fen. chen Verletzungen durch elektrischen Strom und 2. Kunststoff und Blechteile der SolvisLea Pro mit einem zur Beschädigung von Bauteilen führen. Alle feuchten Tuch reinigen. Schutzleiterverbindungen unbedingt wiederher- stellen.
- Seite 27 2. Mindestens ein Fenster in dem Raum öffnen, in dem der Heizkörper entlüftet wird. Die Kippstellung ist nicht ausreichend. Wir empfehlen den Durchzug mit zwei Fenstern. 3. Heizkörper entlüften. 4. Das Fenster erst 30 Minuten nach dem Entlüften schließen. SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 28 Am Luftgitter, an Lüfterflügeln oder der Luftfüh- Siehe Abschnitt „Lüftergeräusche“, S. 30 mahlende Geräusche rung hat sich Eis gebildet. Auch bei korrekt installiertem Kondensatablauf kann Wasser vom Gerät auf den Boden tropfen. MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 29 Pro geöffnet werden. 2. Abdeckungen verschrauben. Gehäuse öffnen um die IWS zu erreichen Leuchtdioden auf IWS 1. Schrauben lösen und Gehäusedeckel von SolvisLea Pro Die Bedeutung der Leuchtdioden (siehe Abb. 52 (2)) abnehmen. auf der IWS ist in der folgenden Tabelle aufgeführt.
- Seite 30 8 Problemlösungen Lüftergeräusche SolvisLea Pro entzieht der Außenluft Wärme. Dadurch wird die Außenluft abgekühlt. Bei Außentemperaturen von 0 °C bis 8 °C kann die Luft unter den Gefrierpunkt abgekühlt werden. Wenn in diesem Zustand Niederschlag (Regen oder Nebel) aufritt, kann am Luftgitter, den Lüfterflügeln oder der Luftführung Eis entstehen.
- Seite 31 Auswirkungen auf die Um- welt vermieden werden. Um unserer Aufgabe der Entsorgung oder Wiederverwer- tung nachzukommen, sind wir einem flächendeckenden Entsorgungssystem angeschlossen. Unsere Registrierungs- nummer bei der Stiftung Elektro-Altgeräte-Register („EAR“) lautet: WEEE-Reg.-Nr.: DE 63776771. SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 32 Abb. 54: Abmessungen SolvisLea 7 Pro Kondensatablauf (DN50) Heizung Rücklauf (Anschlussart: G 1 1/4" / Durchmesser 28 mm) Lufteintritt Heizung Vorlauf (Anschlussart: G 1 1/4" / Durchmesser 28 mm) Luftaustritt Durchführung elektrischer Leitungen MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 33 Heizung Rücklauf (Anschlussart: G 1 1/4" / Durchmesser 28 mm) Lufteintritt Heizung Vorlauf (Anschlussart: G 1 1/4" / Durchmesser 28 mm) Luftaustritt Durchführung elektrischer Leitungen Maße Kondensatwanne (Zubehör) 1168 Abb. 56: Abmessungen Kondensatwanne für SolvisLea Pro SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 34 Schallleistungspegel (EN 12102) [dB(A)] Schallleistungspegel max. [dB(A)] 57,1 58,8 Schalldruckpegel, 5 m Abstand, Freifeld [dB(A)] Jahreszeitbedingte Raumheizungs-Energieeffizienz der Wärmepumpe Einheit SolvisLea 7 Pro SolvisLea 10 Pro bei durchschnittlichen Klimaverhältnissen Niedertemperaturanwendungen Mitteltemperaturanwendungen MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 35 A2/W35 4,09 3,05 9,84 0,90 4,54 A-7/W35 10,07 2,67 10,07 3,20 3,15 A7/W55 5,63 3,26 11,63 1,69 3,33 A-7/W55 10,02 2,76 10,02 4,04 2,48 Kühlleistung A35/W18 4,29 10,51 A35/W7 3,53 9,33 SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 36 Motor Wärmepumpe Lüfter 1 XD01 Klemmenblock Inverter Verdichter XD03 Klemmenblock integrierte Wärmepumpensteuerung (IWS) XD05 Klemmenblock Modbus XD06 Klemmenblock Rohrbegleitheizung/Heizband XD16 Klemmenblock Kondensatwannen Heizung XD28 Klemmenblock Lüfter XE19 Stützstelle 1 Schaltkasten Klemmen-/Anschlussübersicht SolvisLea Pro MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 37 11 Anhang SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 38 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 39 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 40 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 41 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 42 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 43 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 44 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 45 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 46 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 47 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 48 Schutzerde XD05 Klemmenblock Modbus Warmwasserstation XD06 Klemmenblock Rohrbgleitheizung/Heizband Solar Solar-Pumpe XD16 Klemmenblock Kondensatwannen Heizung Kabelbaum XD28 Klemmenblock Lüfter Erweiterungsplatine Smart-Grid Platine Brücke Reaktanz Netzplatine SolvisControl 3 L1/L2/L3 Phase SC-3 SolvisControl 3 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS...
- Seite 49 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
- Seite 50 Alle Zubehörteile müssen individuell ausgewählt und extra Technische Daten: bestellt werden. • für Anschlussrohr Außen-Durchmesser je 2x 68 mm und Weiteres Zubehör und Ersatzteile finden Sie in der Solvis elektrische Leitung 2x 14 mm, 1x 12 mm und 1x 9 mm. Preisliste. • Kernbohrung 200 mm Modbusleitung 15 m / 30 m (KB-MOD-BUS-15 / 30) •...
- Seite 51 7/10 Pro bei bodenstehender Aufstellung, wenn die Leitungsführung direkt nach unten erfolgt. Teleskopkanal (AD-LEA-PRO) Teleskopkanal zur Abdeckung und zum Witterungsschutz der Versorgungsleitungen. Flexibler Einsatz durch stufenlose Längenverstellung, ca. 230 bis 430 mm. SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 52 Havariefall ..........6 Rasenflächen ........... 9 Hydraulischer Anschluss......20 Zyklonabscheider ........6 Rohrbegleitheizung ....21, 23, 24 Inbetriebnahmeprotokoll ....7, 25 Schallpegel-Minderungen ....... 9 integrierte Wärmepumpensteuerung (IWS) Schallreduzierung ........9 ............29, 36 MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 SOLVIS...
- Seite 53 Notizen SOLVIS MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2...
- Seite 54 Notizen MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 SOLVIS...
- Seite 56 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 E-Mail: info@solvis.de Internet: www.solvis.de...
