5 Montage
WARNUNG
Bei unsachgemäßem Netzanschluss
Gefahr durch lebensbedrohliche Berührungsspan-
nungen.
• Alle Netzanschlussarbeiten dürfen nur durch au-
torisierte Fachkräfte vorgenommen werden.
• Einhaltung der einschlägigen Vorschriften, insbe-
sondere der DIN VDE 0100 / IEC 60364 (Errichten
von Niederspannungsanlagen), der Unfallverhü-
tungsvorschriften (UVV) und der Richtlinien der
zuständigen Energieversorgungsunternehmen.
• Vor dem Anschluss müssen Stromart und Netz-
spannung mit dem Typenschild des Gerätes ver-
glichen werden.
• Der Mindestquerschnitt aller Anschlussleitungen
ist entsprechend der Leistungsaufnahme des Ge-
rätes auszulegen.
• Das Gerät nur unter Beachtung der vorgeschrie-
benen Schutzmaßnahmen und Hinweise in dieser
Anleitung betreiben.
• Die Anlage ist in den örtlichen Potenzialausgleich
unter Beachtung der Mindestquerschnitte einzu-
beziehen.
• Bei mehrphasigem Netzanschluss auf die richtige
Phasenlage des Netzes achten.
ACHTUNG
Landesspezifische Vorschriften
Bestimmungen und Vorschriften können je nach
Land und auch regional unterschiedlich sein.
• Für den sicheren und störungsfreien Betrieb sind
diese zu beachten und einzuhalten.
• Sind spezielle Bestimmungen und Vorschriften im
jeweiligen Land nicht gültig, sind diese durch ei-
gene, landesspezifische Bestimmungen und Vor-
schriften zu ersetzen.
ACHTUNG
Kriterien zur Leitungsverlegung
Störung oder Ausfall der Heizungsanlage möglich.
• Alle Kabel- und Steckverbindungen auf einwand-
freien Anschluss prüfen.
• Bus- und Sensorleitungen getrennt von Leitungen
über 50 V verlegen, um eine elektromagnetische
Beeinflussung des Reglers zu vermeiden.
• Regelgeräte nicht direkt neben Schaltschränken
oder elektrischen Geräten montieren.
• Die elektrischen Leitungen dürfen keine heißen
Teile berühren.
• Alle Leitungen, wenn möglich, im Kabelkanal füh-
ren und ggf. mit Zugentlastung sichern.
16
ACHTUNG
Kriterien zur Leitungslänge
Störung oder Ausfall der Heizungsanlage möglich.
• Der Gesamt-Leitungswiderstand für die Sensor-
kabel darf 2,5 Ohm nicht überschreiten. Das ent-
spricht bei Leitungen mit einem Querschnitt von
0,25 mm² einer Länge bis 5 m.
• Bei Querschnitten von 0,5 oder 0,75 mm² beträgt
die maximale Leitungslänge 15 bzw. 50 m.
• Sensorkabel für Temperatursensoren sollten
nicht unnötig lang sein. Bei sehr langen Leitun-
gen kann eine Sensorkorrektur durchgeführt
werden, um die systematischen Abweichungs-
fehler zu minimieren.
ACHTUNG
Klimatische Umgebungsbedingungen beachten
Störung oder Ausfall der Anlage möglich.
• Umgebungstemperaturen außerhalb des zulässi-
gen Bereiches von 5 °C bis +50 °C vermeiden.
• Kondensation und Überschreiten der relativen
Luftfeuchtigkeit von 75 % im Jahresmittel (kurz-
fristig 95 %) vermeiden.
5.6.2 Anschluss SolvisLea
Anschlussbereich zugänglich machen
1. Schraube am Anschlussbereich lösen.

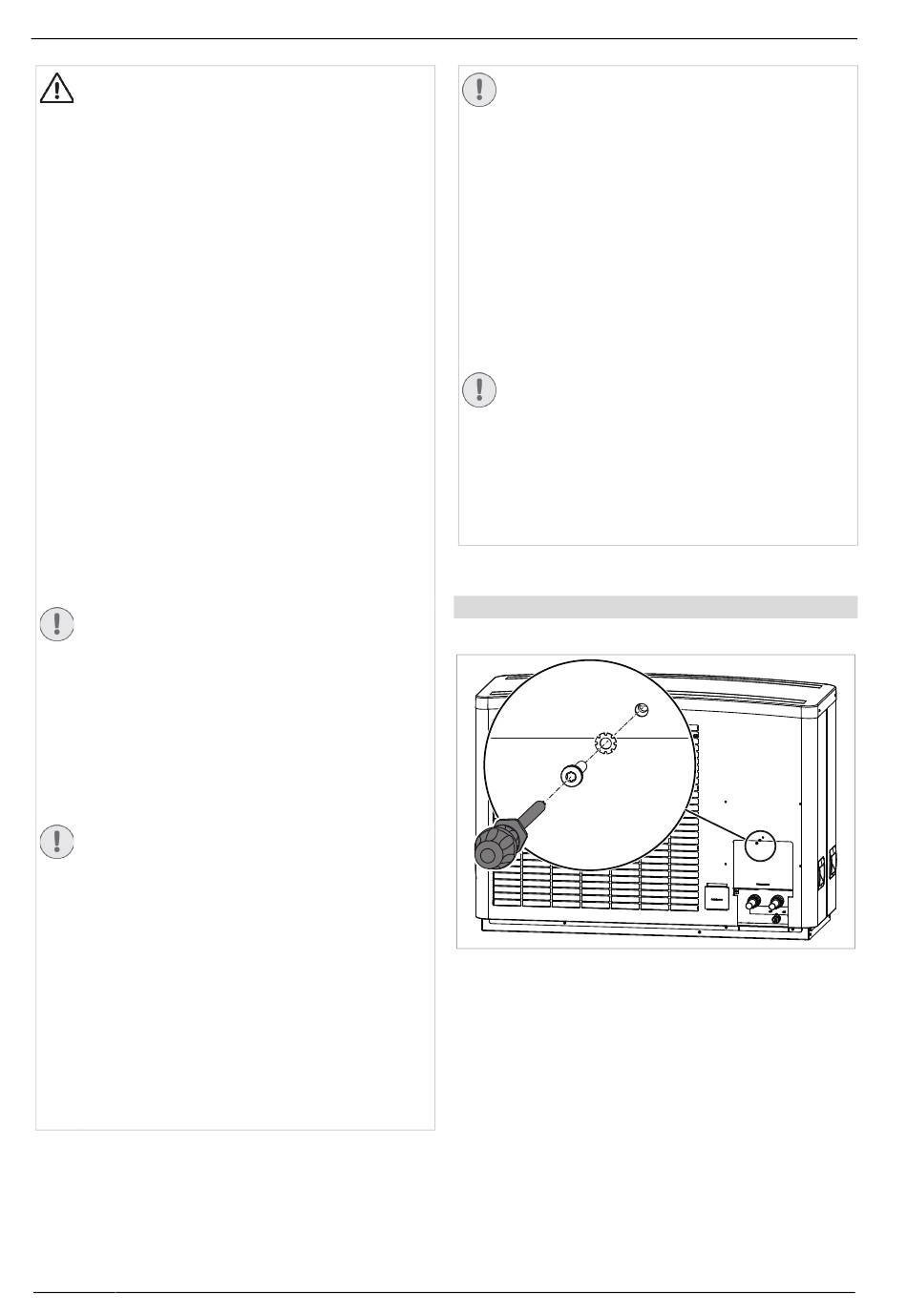

Abb. 21: Schraube lösen
MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS
