5 Montage

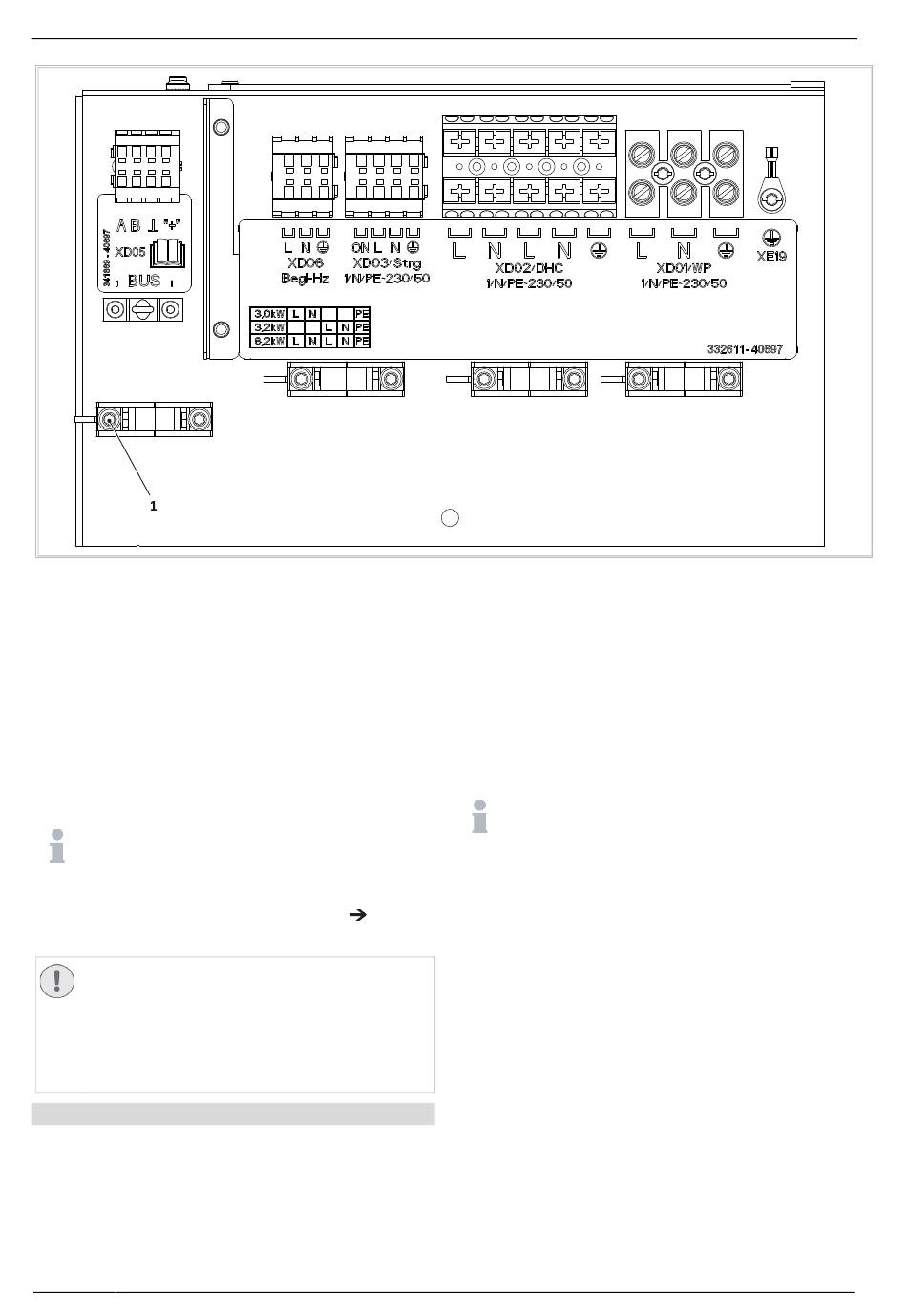

Abb. 27: SolvisLea 8,3 Premium: Anschlussbereich
1
Erdungsklemme zur Abschirmung Kleinspannungsleitung
XD05
Sicherheitskleinspannung (BUS)
• BUS A
• BUS B
• BUS Masse
•BUS "+" (wird nicht angeschlossen)
XD06
Anschluss für Rohrbegleitheizung (Begl-Hz)
• Ausgang: L, N und PE
4. Funktion der Zugentlastung prüfen.
Die Erdungsklemme nicht mit dem Schirm verbinden, die
Schirmung ist bereits am Speicher aufgelegt.
Die Not- / Zusatzheizung bei monoenergetischen
Anlagen immer anschließen, um eine einwandfreie
Funktion der Wärmepumpe sicherzustellen (Frost-
schutz). Weitere Informationen zum Abschalten der
Zusatzheizung über die Regelung, siehe
nungsanleitung (BAL-SBSX-3-K).
ACHTUNG
Bei Hybrid-Anlagen beachten
Ansonsten sind Schäden an der Anlage möglich.
• Die elektrische Not-/Zusatzheizung darf bei Hyb-
ridanlagen (bivalent-alternativer Betrieb) nicht
angeschlossen werden.
Anschlussbox montieren und verdrahten
1. Die BUS-Leitung mit der Anschlussbox beim Speicher
verbinden:
− Braun = GND (REF)
− Weiß = A
− Grün = B.
Die BUS-Leitung muss einseitig geschirmt sein. Die Schir-
mung ist am Speicher bereits angeschlossen oder ist bei
18
XD03
Steuerspannung
ON (unbenutzt), Netzanschluss: L, N, PE
XD02
Elektrische Not- / Zusatzheizung (DHC)
• 3,0 kW: L1, N1 und PE
• 3,2 kW: L2, N2 und PE
• 6,2 kW: • L1, N1, L2, N2 und PE
XD01
Verdichter (WP)
• L, N und PE
der Montage von Umbausätzen am Speicher anzuschlie-
ßen.
Bei verbauter PLAS-WP-WM:
• Die Modbus-Anschlussbox befindet sich innerhalb
des Gehäuses der PLAS-WP-WM.
→ siehe Montageanleitung der entsprechenden
Pufferladestation (MAL-PLAS-WP-WM)
Bedie-
MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS
