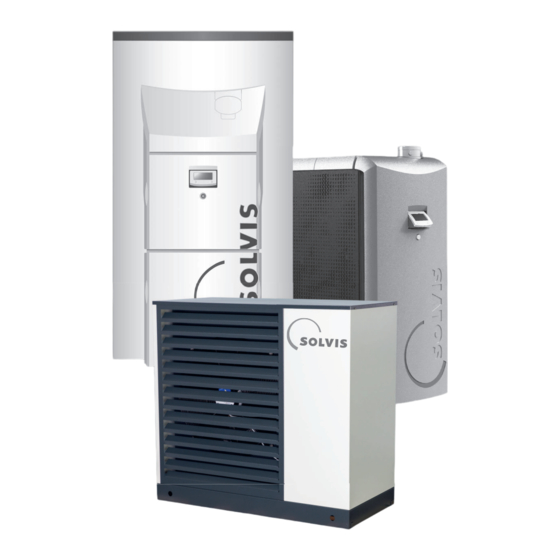

- Seite 1 Planung SolvisMia Luft-Wasser-Wärmepumpe mit Solarheizzentralen SolvisBen oder SolvisMax Varianten • MIA-10 • MIA-14 Wärme. Leben. Zukunft.
-
Seite 2: Verwendete Symbole
Betriebsweise des Systems sicherstel- len können. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
5.8.2 SolvisMax Hybrid / SolvisBen Hybrid ..................... 22 5.8.3 Berechnungen ............................22 5.8.4 Beispielauslegung (monoenergetisch) ....................24 5.8.5 Leistungszahl, Jahresarbeitszahl und System-Jahresarbeitszahl ............. 25 Stromversorgung der Wärmepumpe ........................26 5.10 Auslegung der Hydraulik ............................27 SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... - Seite 4 8.4.4 SolvisMax WP/WP-SL-VSG mit SolvisMia .................... 48 8.4.5 SolvisMax WP/WP-SL-VSG mit SolvisMia und FBK ................50 8.4.6 Erläuterung der Symbole ......................... 52 Zubehör ................................... 53 Datenblätter / Zertifikate ............................54 9 Index ..................................55 PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS...
-
Seite 5: Hinweise
Regel nicht vollständig den bestehenden Bedingungen beim Anlagenbetreiber. Anleitung beachten Abweichungen können in Abhängigkeit von der gewählten Solvis haftet nicht für Schäden, die durch Nichtbe- Messmethode und den im ersten Absatz dieses Abschnitts achten dieser Anleitung entstehen. definierten Messbedingungen erheblich sein. -
Seite 6: Solvismia
Temperaturen bereitgestellt werden. • Optimale Anpassung an den Heizwärmebedarf durch drehzahlgeregelten Verdichter • Hohe Heizleistung und Leistungszahl auch bei niedriger Außentemperatur Abb. 1: SolvisMia 10 und 14 kW • Elektronisches Expansionsventil PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 7: Das Funktionsprinzip Der Wärmepumpe
Eisbildung in den Abtaubetrieb. Dabei wird der Ventilator strom aufgewärmt und verdampft. Ein Ventilator (10) sorgt deaktiviert und ein 4/2-Wege-Ventil (2) schaltet so um, dabei für einen großen Luftvolumenstrom. Das Kältemittel dass der Kältekreislauf umgekehrt wird. SolvisBen bzw. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... - Seite 8 Verdampfer an die Umgebung abgegeben wird flüssiges Kältemittel gasförmiges Kältemittel Abb. 3: Hauptkomponenten und Kältekreis der Luft- / Wasser-Wärmepumpe SolvisMia (Abtaubetrieb) Verdichter Elektronisches Expansionsventil Verdampfer 4/2-Wege-Ventil Verdampfer Verflüssiger Flüssigkeitssammler Abtauschlange Kondensatwanne Rückschlagventil Filtertrockner Expansionsventil PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS...
-
Seite 9: Das Solvis-System
Bei letzterem kann, sofern der Wechselrichter über eine geeignete Schnittstelle verfügt, die Wärme- pumpe angefordert werden, sobald genügend elektrische Energie aus der PV-Anlage zur Verfügung steht. Alle Sol- visMia Wärmepumpen sind Smart Grid (SG-) Ready. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 10: Solvisben Wp-Hpt-Vsg
Solarübergabestation (SÜS-5.5-BEN) Heizung-Rücklauf mit den dafür vorgesehenen Anschlüssen verbunden wer- BehälterIsolierung / Behälterverkleidung den. Heizkreisstation Schlammabscheider Wärmepumpe Rücklauf Heizpatrone mit Sicherheitsventil und Volumenstromsensor im Vor- lauf der Wärmepumpe Pufferladestation Schichtenlader Warmwasserstation SolvisControl Entlüfter PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 11: Solvisben Hybrid-Vsg
Ein Wechsel von Öl auf Gas ist beim SolvisBen-Hybrid je- derzeit möglich. Abb. 6: Pufferschichtenspeicher SolvisBen Hybrid Gas Heizung-Vorlauf Heizung-Rücklauf Behälterisolierung / Behälterverkleidung Heizkreisstation Wärmepumpe Rücklauf Abgasrohr mit Siphon (unten) Gas-Brennwert-Gerät (optional Öl-Brennwert) Schichtenlader Wärmepumpe Vorlauf mit Volumenstromsensor Warmwasserstation SolvisControl Entlüfter SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 12: Einsatzbereich
Warmwasserpufferbereichs. Sperren der ange- schlossenen Heizkreise während des Nachheizens. Bedienung Warmwasserzirkulation Die Bedienung erfolgt über ein druckempfindliches Display (resistiver Touchscreen), mit dem Menüeinträge Ansteuerung der Zirkulationspumpe über Temperatur-, Zeit- und Impulssteuerung mit frei wählbaren Zeitfenstern. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 13 • Der Speicher muss vor der Estrichaufheizung eine Temperatur von mindestens 20 °C an S9 haben. Heizpatrone Bei monoenergetischer Betriebsweise besitzen die Wärme- pumpen SolvisMia 10 und 14 kW im Vorlauf des Speichers SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 14: Anlagenplanung
Mehrfamilienhäusern. • Gebäudeenergiegesetz (GEG) Ein deutsches Bundesgesetz. Es führt das Energieeinspar- gesetz (EnEG), die Energieeinsparverordnung (EnEV) und das Erneuerbare-Energien-Wärmegesetz (EEWärmeG) zusammen und ist ein zentraler Baustein der deutschen Wärmewende (Quelle: Wikipedia). PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 15 Aufstellung an eine Wand (d < 3m) Schallquellen wirken können • Nutzung des Silent-Modes, vor allem in der Nacht. Aufstellung zwischen zwei Wänden dB(A) Aufstellung unter einem Vordach Aufstellung in einer Ecke SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 16: Transport Zum Aufstellungsort
(Zudem ist bei den Hybridsystemen möglich inner- das Kältemittelöl im System halb dieser Zeitfenster ausschließlich den 2. Wärmeerzeu- • Etwa 30 Minuten warten, bevor das Gerät nach dem Kip- ger zu verwenden). pen in Betrieb genommen werden darf. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 17: Aufstellbedingungen
Sie in diesem Fall eine Schutzwand gegen den Wind. Rücklauf der Wärmepumpe erfolgt dabei mittels Über- gangsstücken (Zubehör, bitte extra bestellen). Die bei Solvis erhältliche Medienleitung benötigt einen Bie- geradius von wenigstens 250 mm (Außendurchmesser der Leitung 68 mm) bzw. 300 mm (Außendurchmesser der Lei- tung 140 mm). -
Seite 18: Aufstellung Solvismia
Diese Skizze dient der groben Orientierung und er- hebt keinen Anspruch auf Vollständigkeit. Sie er- setzt keine konkrete Planung. • Für eine fachgerechte Montage die einschlägigen Normen, Richtlinien und technischen Regeln be- achten! PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 19: Aufstellung Mehrerer Wärmepumpen
VDI, ist das Wasser zu behandeln. Bei Inbetriebnahme ist das Anlagenbuch zur Hei- zungsbefüllung für Heizungsanlagen von Solvis aus- zufüllen. Abb. 14: Aufstellung mehrerer Wärmepumpen (Maße in mm) Hauptwindrichtung Luftaustritt Wand oder Windschutz SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 20: Vermeidung Von Schäden Durch Steinbildung
Erforderliche Wasserqualität Stahl bzw. Eisen reagiert hier mit Kohlensäure. Zur Vermeidung von Schäden gilt grundsätzlich die VDI- Richtlinie 2035 - Blatt 1. Zudem gibt es von Solvis einen 5.6.3 Wasserbehandlung Leitfaden zur Wasserqualität. Die Wasserbehandlung muss wie im Leitfaden zur Wasser- qualität beschrieben erfolgen. -
Seite 21: Trinkwassererwärmung Bei Fehlender Unterstützung Durch Solar Oder Brenner
Unterdeckung und schaltet die Heizstäbe bedarfsgerecht zur Wärmepumpe ein und ggf. wieder aus. Man spricht von einer monoenergetischen, bivalenten Betriebsweise. Der in der Auslegung berechnete Bivalenzpunkt sollte zwi- schen -2 und -7 °C Außentemperatur liegen. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 22: Solvismax Hybrid / Solvisben Hybrid
Betrieb steht auf der Solvis- Homepage zur Verfügung, siehe: Abb. 16: Beispiel einer Heizkurve (bivalent alternativ) Wärmeleistung in [kW] Wärmemenge Zusatzheizung Außentemperatur in [°C] Bivalenzpunkt Bivalenzbetrieb Heizleistung Wärmepumpe Normalbetrieb Wärmemenge Wärmepumpe Heizkurve https://www.solvis.de/tools/bivalenzpunkt-rech- ner/bpb.html PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 23 Stunden im Jahr die Zusatzheizung zugeschaltet werden Heizstunden je Außentemperatur muss, um den Wärmebedarf zu decken. Außentempe- mittlere Dauer Außentempe- mittlere Dauer ratur [°C] ratur [°C] < -10 Summe: 4910 Jahres-Betriebsstunden-Summe je Außentemperatur für mittleres Klima (Deutschland) SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 24: Beispielauslegung (Monoenergetisch)
Bivalenzpunkt (BV ) bis zum Arbeitspunkt von 14,5 Im Beispieldiagramm für die Auslegung sind die Heizleis- kW mit einem 2. Wärmeerzeuger, wie z.B. einem Solvis- tungskurven (1 und 2) der beiden SolvisMia Wärmepum- Max Gas-Hybrid 15 kW, geheizt werden. Die Betriebsweise pen zusammen mit der Heizkurve des Gebäudes (G) in Ab-... -
Seite 25: Leistungszahl, Jahresarbeitszahl Und System-Jahresarbeitszahl
Onlinerechner für die überschlägige Bestimmung • Nachheizen des Speichers möglichst ohne E-Heizstab der Jahresarbeitszahl, siehe: • Regelung optimal an die Nutzereigenschaften anpassen (Heizkurve, ggf. Zirkulationssteuerung optimieren) • Wartungsintervalle einhalten, um defekte Bauteile früh- zeitig zu erkennen. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 26: Stromversorgung Der Wärmepumpe
• 1 Kabel à 5 x 2,5 mm² (SolvisMia 10 kW) bzw. 5 x 4,0 Für die Planung der Wärmepumpe ist es wichtig zu erfah- mm² (SolvisMia 14 kW), Drehstrom, Anschluss am Elekt- ren, ob das Energieversorgungsunternehmen Sperrzeiten roverteiler für den Wärmepumpenbetrieb vorsieht. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 27: Auslegung Der Hydraulik
Prüfung nicht erforderlich ist. 2,9) können mit etwa 0,3 kPa/m angenommen werden. Dichtigkeitskontrolle und sonstige Arbeiten am Kältekreis Dabei sind Verluste durch Biegungen usw. bereits berück- dürfen ausschließlich von einem zertifizierten Fachbetrieb sichtigt. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... - Seite 28 Die ausführende Person muss eine persönliche Zertifizie- rung nach der aktuellen Chemikalien-Klimaschutzverord- nung vorweisen. Außerdem sind jährlich einige Überprüfungs- und Reini- gungsarbeiten am Wärmepumpenaggregat erforderlich. Weitere Informationen, siehe Prüf- und Anla- genheft Wärmepumpe (PTK-ALH-WP). PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS...
-
Seite 29: Lieferumfang
• Je nach Brennertyp Heizölfilter und Entlüfter oder Gasge- • Montagepack (mit Dichtungen, Außensensor, Befesti- rätehahn gungsmaterial u.a.) • Volumenstrom- / Temperatursensor • Anschlussbox SmartGrid • Anschlussbox SmartGrid • Dokumentation. • Dokumentation. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 30: Umbausatz Solvisben
• Kurzanleitung SolvisMia für die Elektroinstallation (MAL- MIA-KA). Dokumentation Anlagenordner • Inbetriebnahmeprotokoll SolvisMia (PTK-MIA-I) • Inbetriebnahmeprotokoll SolvisBen/SolvisMax (PTK- HEFT-I) • Wartungsprotokoll WP (PTK-WP-W) • Wartungsprotokoll SolvisBen/SolvisMax (PTK-HEFT-W) • Bedienungsanleitung für Kunden (BAL-SBSX-K) • Produktdatenblätter. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 31: Technische Daten
Abb. 20: Abmessungen SolvisMia 10 und 14 kW Einführung für elektrische Leitungen SolvisMia 10 KW = 47 mm, SolvisMia 14 KW = 70 mm Vorlauf zum Speicher (Ø28 mm) Verschraubung (M8) Rücklauf vom Speicher (Ø28 mm) Kondensatablauf (G1“) SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... - Seite 32 Schalldruckpegel 5 m Abstand, Freifeld Schallleistungspegel, Außenaufstellung (max.) alle Angaben in [dB(A)] Jahreszeitbedingte Raumheizungs-Energieeffizienz der Wärmepumpen Energieeffizienz SolvisMia 10 kW SolvisMia 14 kW bei durchschnittlichen Klimaverhältnissen Niedertemperaturanwendungen 168,1 171,8 Mitteltemperaturanwendungen 127,2 128,6 Alle Angaben in [%] PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS...
- Seite 33 A10/W35 8,55 1,61 5,31 10,60 1,99 5,32 [°C] max. W35 max. W45 max. W55 min. W35 min. W45 min. W55 Abb. 21: Diagramm Leistungsdaten der SolvisMia 10 kW Heizleistung [kW] Außentemperatur [°C] SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 34: Speicher (Solvisben)
Max. Breite x Tiefe x Höhe [mm] 640 x 1150 x 1550 Speicherkippmaß ohne Isolierung [mm] 1400 Breite ohne Isolierung [mm] Tiefe ohne Isolierung und Regelung [mm] Mindestabstand vorne [mm] Mindestabstand seitlich [mm] PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 35 640 x 1150 x 1550 Speicherkippmaß ohne Isolierung [mm] 1400 Breite ohne Isolierung [mm] Tiefe ohne Isolierung und Regelung [mm] Mindestabstand vorne [mm] Mindestabstand seitlich [mm] Abb. 23: Ansichten SolvisBen Solo (alle Maße in mm) SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 36: Speicher (Solvismax)
Mitte Abgasbogen bis Rückseite Isolierung [mm] 1064 1210 Mindestabstand vorne [mm] Mindestabstand seitlich / hinten [mm] * Gewicht der schwersten Variante ohne beistehende Wärmeerzeuger, andere Varianten (SolvisMax Solo, SolvisMax Gas etc.) können leichter sein. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 37 7 Technische Daten Abmessungen des Systems Abb. 24: Frontansicht Abb. 26: Seitenansicht Abb. 27: Kippmaß Abb. 25: Draufsicht SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 38: Warmwasserstation
* Alarmausgang schaltet nur, wenn der Warnton aktiviert wurde und aufgrund einer Störung ausgelöst wird. ** Blockierschutz: Die Heizkreispumpen können individuell an der SolvisControl so eingestellt werden, dass sie an ganz bestimmten Tagen eine gewisse Zeit laufen. Zeitpunkt und Dauer können geändert werden. PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 39: Anhang
Einfache Länge im Gebäude: .... m Dachform: flach schräg .... Nutzbare Dachfläche: .... m x .... m Energieversorger (EVU): Sperrzeiten WP: keine 1 x 2 Stunden 2 x 2 Stunden 3 x 2 Stunden Sonstig: ______ SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... -
Seite 40: Planungs-Checkliste
Die Leistungszahl kann nur als Momentanwert bei einem Füllmenge definitiven Betriebszustand angegeben werden. Da die Die Masse des in der Wärmepumpe befindlichen Arbeits- Heizleistung stets größer ist als die Verdichter-Antriebsleis- mediums. tung, ist die Leistungszahl immer > 1. Formelzeichen: PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 41 Verdichter (Kompressor) Wasser oder Luft, mit dem Wärme transportiert wird. Maschine zur mechanischen Förderung und Verdichtung Zusatzenergie von Dämpfen und Gasen. Unterscheidung nach Bauarten. Energie, die zum Betrieb von Zusatzeinrichtungen notwen- dig ist. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 42: Anlagenschemata Und Anschlusspläne
Raumbediengerät Heizkreis 1 WP-VL Wärmepumpe-Vorlauf SIG-TW Sicherheitsgruppe, Trinkwasseranschluss Ladepumpe Blitzschutzdose Modbus Signalleitung Modbus AG-xx Membran-Ausdehnungsgefäß, Solarkreis Elektro-Heizstab VG-xx Vorschaltgefäß, Solarkreis Hochdruck SUES-5.5 Solarwärmeübergabestation Niederdruck SIG-SOL Sicherheitsgruppe Solarkreis Kappenventil, Solarkreis Abgleichventil Heizkreis 1 PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 43 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 44: Solvisben Wp-Hpt-Vsg Mit Solvismia
Membran-Ausdehnungsgefäß, Solarkreis Elektro-Heizstab VG-xx Vorschaltgefäß, Solarkreis Hochdruck SUES-5.5 Solarwärmeübergabestation Niederdruck Raumbediengerät Heizkreis 2 SIG-SOL Sicherheitsgruppe Solarkreis Raumbediengerät Heizkreis 3 Kappenventil, Solarkreis HKS-G Heizkreisstation, gemischt Abgleichventil VTL-3 Verteilerbalken 3-fach HK1-3 Heizkreis 1 bis 3 PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 45 Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage – Zeichnung alle Urheber- die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin- rechte vor. Ohne unsere weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
-
Seite 46: Solvismax Gas-/Öl-Hybrid Mit Solvismia
VG-xx Solar-Vorschaltgefäß Sicherheitstemperaturbegrenzer Warmwasserstation Pool Schwimmbad SG-H Sicherheitsgruppe Heizkreis Anschluss Raumbedienelement HK 3 SIG-TW Sicherheitsgruppe Trinkwasseranschluss WP-RL Wärmepumpe-Rücklauf SÜS Solarwärmeübergabestation WP-VL Wärmepumpe-Vorlauf VTL-2 Verteilbalken 2-fach Modbus Signalleitung Modbus Poolsensor BE-SC-2-O-SEN PLAS Pufferladestation PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 47 Regelung werden dadurch sicher vermieden. dauerhaft mit Netzspannung versorgt werden. Dazu einen freien Anschluss auf der 230V-Versorungsplatine direkt ne- ben der Netzbaugruppe nutzen oder den Ausgang A1 im Installateur unter Ausgang A1 auf Hand/EIN stellen. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 48: Solvismax Wp/Wp-Sl-Vsg Mit Solvismia
Feuerungsautomat AG-xx Solar-Ausdehnungsgefäß H-RL Heizungs-Rücklauf VG-xx Solar-Vorschaltgefäß H-VL Heizungs-Vorlauf Warmwasserstation Sicherheitstemperaturbegrenzer SG-H Sicherheitsgruppe Heizkreis WP-RL Wärmepumpe-Rücklauf SIG-TW Sicherheitsgruppe Trinkwasseranschluss WP-VL Wärmepumpe-Vorlauf SÜS Solarwärmeübergabestation Modbus Signalleitung Modbus PLAS Pufferladestation Elektro-Heizstab VTL-3 Verteilbalken 3-fach PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 49 Dieses wird zwischen Ausgang A1 und der Netzver- dauerhaft mit Netzspannung versorgt werden. Dazu einen sorgung der Zirkulationspumpe eingefügt. Beschädigungen freien Anschluss auf der 230V-Versorungsplatine direkt an der Regelung werden dadurch sicher vermieden. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 50: Solvismax Wp/Wp-Sl-Vsg Mit Solvismia Und Fbk
Heizungs- und Kessel-Vorlauf SG-H Sicherheitsgruppe Heizkreis K-RL Kessel-Rücklauf SIG-TW Sicherheitsgruppe Trinkwasseranschluss Sicherheitstemperaturbegrenzer SÜS Solarwärmeübergabestation WP-RL Wärmepumpe-Rücklauf PLAS Pufferladestation WP-VL Wärmepumpe-Vorlauf VTL-3 Verteilbalken 3-fach Modbus Signalleitung Modbus Elektro-Heizstab Festbrennstoffkessel Thermische Ablaufsicherung FBK-RL Anschlussrohr FBK-Rücklauf (RO-FBK-RL) PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... - Seite 51 Dieses wird zwischen Ausgang A1 und der Netzver- dauerhaft mit Netzspannung versorgt werden. Dazu einen sorgung der Zirkulationspumpe eingefügt. Beschädigungen freien Anschluss auf der 230V-Versorungsplatine direkt an der Regelung werden dadurch sicher vermieden. SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a...
-
Seite 52: Erläuterung Der Symbole
Kessel-Füll und -Entleerhahn Wärmemengenzähler Thermische Ablaufsicherung (TAS) Sonstige hydraulische Bauteile Festbrennstoffkessel (FBK) oder Pelletkessel (Lino 3) Symbol Bedeutung Druckwächter, Solekreis Vorschaltgefäß VG-xx Volumenstromsensor Pumpe Öl- oder Gaskessel Schlammabscheider Trinkwasserfilter Verdichter (Wärmepumpenaggregat) Elektrische Heizpatrone PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 53: Zubehör
Alle Zubehörteile müssen individuell ausgewählt und extra Wasserseite in die Kernbohrung oder das Futterrohr. bestellt werden. Technische Daten: Weiteres Zubehör und Ersatzteile finden Sie in der Solvis Preisliste. • für Anschlussrohr Außen-Durchmesser 68 mm • Kernbohrung 125 mm Modbusleitung 15 m / 30 m (KB-MOD-BUS-15 / 30) •... -
Seite 54: Datenblätter / Zertifikate
Rohre verwendet werden. 8.6 Datenblätter / Zertifikate Datenblätter, wie z. B. zum Kältemittel und Verdich- teröl, können bei Bedarf von unserer Anwendungs- beratung bereitgestellt werden (Telefonnummern siehe S. 2). PUL-MIA · Technische Änderungen vorbehalten · 33029-3a SOLVIS... -
Seite 55: Index
Wechselrichter ........9 Hauptwindrichtung ....... 17 Windschutz ........... 17 Schallreduzierung ........15 Heißgas ........... 7 Schallschutz ........... 14 Heizbetrieb ..........7 Schichtenlader ......9, 10, 11 Heizkurve ..........21 Zusatzheizung ........29 SOLVIS PUL-MIA · Technische Änderungen vorbehalten · 33029-3a... - Seite 56 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
