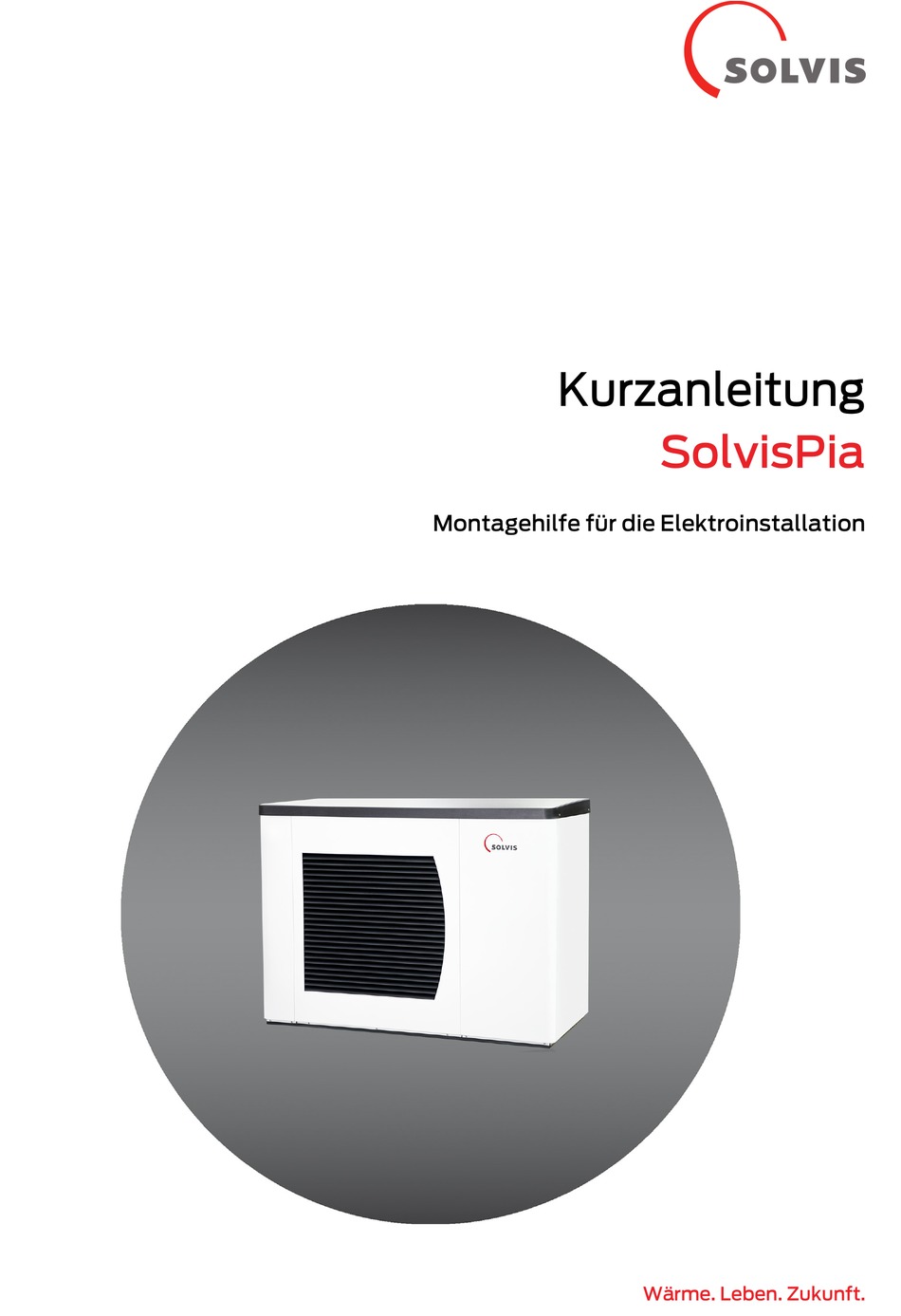

- Seite 1 Kurzanleitung SolvisPia Montagehilfe für die Elektroinstallation Wärme. Leben. Zukunft.
- Seite 2 Leitungsschutzschalter 3 x B 16A Fehlerstromschutzschalter Typ B min. 25A, 30mA PL (A12) PL (I1+, VCC)* Modbus Abb. 1: Montagehilfe SolvisBen / SolvisMax Hybrid mit SolvisPia 12 und EVU-Anbindung - Teil 1 * Im Lieferumfang enthalten Spannungsversorgung Netzplatine Sensor-, Kommunikation- oder Busleitung Erweiterungsplatine MAL-PIA-KA ·...
- Seite 3 ModBus A-2Y(L)2Y 2 x 2 x 0,8 mm² Abb. 2: Montagehilfe SolvisBen / SolvisMax Hybrid mit SolvisPia 12 und EVU-Anbindung - Teil 2 Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor- Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne un- rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie- sere schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zu-...
- Seite 4 Leitungsschutzschalter 3 x B 16A PL (A12) Fehlerstromschutzschalter Typ B min. 25A/30mA PL (I1+, VCC)* ModBus Abb. 3: Montagehilfe SolvisBen / SolvisMax WP HPT mit SolvisPia 12 und EVU-Anbindung - Teil 1 * Im Lieferumfang enthalten Spannungsversorgung Netzplatine Sensor-, Kommunikation- oder Busleitung Erweiterungsplatine MAL-PIA-KA ·...
- Seite 5 Smart Grid (I1+, VCC)* ModBus A-2Y(L)2Y 2 x 2 x 0,8 mm² Abb. 4: Montagehilfe SolvisBen / SolvisMax WP HPT mit SolvisPia 12 und EVU-Anbindung - Teil 2 * Im Lieferumfang enthalten Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor- Wir behalten uns für diese Zeichnung alle Urheberrechte vor.
- Seite 6 Notizen MAL-PIA-KA · Technische Änderungen vorbehalten · 34341-2 SOLVIS...
