Solvis SolvisTeo Bedienung Für Kunden
Für sole-wasser-wärmepumpen solvisteo mit solvismax
Verwandte Anleitungen für Solvis SolvisTeo
Inhaltszusammenfassung für Solvis SolvisTeo
- Seite 1 Bedienung für Kunden SolvisTeo Für Sole-Wasser-Wärmepumpen SolvisTeo mit SolvisMax Wärme. Leben. Zukunft.
-
Seite 2: Inhaltsverzeichnis
Betriebsart: Urlaub ............................17 7.1.8 ECO-Funktion ............................... 18 7.2 Wasser ..................................19 7.2.1 Einstellen der Warmwassertemperatur ...................... 19 7.2.2 Warmwasser-Bereitschaftszeiten ....................... 20 7.2.3 Warmwasser-Nachheiz-Button ........................20 7.2.4 Warmwasserpumpe ............................ 20 7.3 Zirkulation ................................20 SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... - Seite 3 10.1 Wartungsintervall ..............................35 10.2 Allgemeine Pflege ..............................35 10.3 Ein- und Ausschalten des Wärmeerzeugers ......................35 11 Außerbetriebnahme .............................. 36 12 Anhang .................................. 37 12.1 Übersicht Zeitprogramme ............................37 12.2 Belegungstabelle (Anlagenstatus) ..........................38 SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K...
-
Seite 4: Information Zur Anleitung
Jede Verwertung außerhalb der engen Grenzen des Urheberrechtgesetzes ist ohne Zustimmung unzulässig und strafbar. Das gilt vor allem für Vervielfältigungen, Übersetzungen, Mikroverfilmungen sowie die Einspeiche- rung und Bearbeitung in elektronischen Medien. © SOLVIS GmbH, Braunschweig. Verwendung dieser Anleitung Menüeinträge Alle zitierten Menüeinträge des Systemreglers SolvisCon-... -
Seite 5: Hinweise
Einzelfall zugeschnittene schriftliche Zustimmung oder ACHTUNG Erklärung von Solvis vorausgehen. Anleitung beachten Solvis haftet nicht für Schäden, die durch Nichtbe- Haftungsausschluss achten dieser Anleitung entstehen. Solvis übernimmt keine Verantwortung für Schäden am • Vor Bedienung der Anlage die Anleitung auf- Gerät oder Folgeschäden, wenn:... -
Seite 6: Produktbeschreibung
Das Ventil verfügt über einen externen Druckausgleichsan- erhitzte Gas durch das Heizungswasser gekühlt. Dabei schluss sowie über einen Sensor, die nacheinander hinter wechselt es in den flüssigen Aggregatzustand (kondensiert) dem Verdampferaustritt in der Reihenfolge Sensor und SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 7: Systemkomponenten
Speichers verhindert und die Wärme kann so besser ge- nutzt werden. 3.2 Systemkomponenten 3.2.1 Wärmepumpe SolvisTeo Die Wärmepumpe SolvisTeo besteht aus einem Wärme- pumpen-Aggregat zur Nachheizung des Speichers und einer Ladestation. Sie steht direkt neben dem Speicher. Die Heizleistung des Aggregates beträgt 6, 10 bzw. 16 kW. -
Seite 8: Solviscontrol
Firmware, die bei Bedarf leicht zu aktualisieren sind. Alle ECO-Betrieb* eingestellten Betriebsparameter der Anlage können auf der Speicherkarte gespeichert und bei Bedarf jederzeit Urlaubs-Betrieb / Funktion* wieder geladen werden. * Anzeige des Symbols über der Raumtemperatur. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... - Seite 9 3 Produktbeschreibung Bedienung • Tasten „+“ und „–“: Temperaturkorrektur (± 5 Stufen), zur individuellen Anpassung der Raumtemperatur. • Taste „F“: Einstellen der verschiedenen Betriebsarten und Kalibrieren der Temperaturanzeige. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K...
-

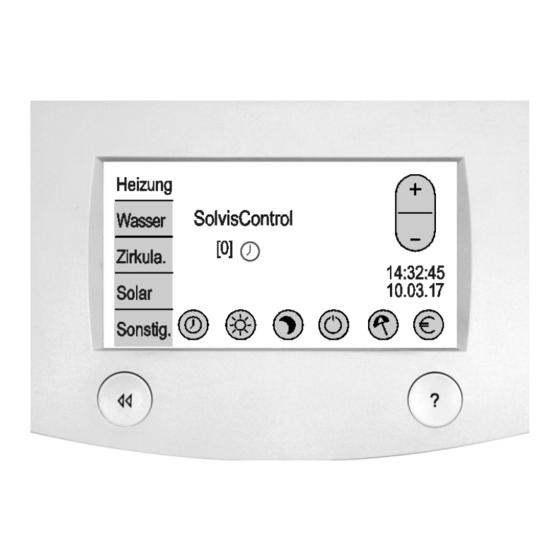

Seite 10: Bedienung Der Solviscontrol
Heizkreis in Standby-Betrieb schalten. Navigationsbuttons: Hier können weitere Menüpunkte Urlaubsfunktion aktivieren (Seiten) aufgerufen werden. ECO-Funktion aktivieren. Ca. 3 Sekunden drücken: Einstellungen. Hilfe-Taste, blendet Hilfstexte ein. Zurück-Taste, zum Abbrechen der Eingabe / Zurückkeh- ren zum vorherigen Menü. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 11: Ändern Von Zahlenwerten
– der so genannten „Wippe“ – stehen, auf „–“ oder „+“ Meldungen an der Wippe drücken. Die SolvisControl überwacht ständig das gesamte System. Treten Störungen auf, werden diese als Meldungen in Klartext angezeigt. Es gibt zwei unterschiedliche Katego- SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... - Seite 12 Näheres zu den Meldungen in Kap. „Fehlerbehebung“, S. 31. MELDUNG: Delta-T Solar Mögliche Ursachen des Fehlers: 1. Fehlzirkulation im Solarkreis 2. Wärmetauscherleistung vermindert Im wiederholten Fall benachrichtigen Sie bitte den Instal- lateur. Ende mit <<- Taste SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS...
-
Seite 13: Ein- Und Ausschalten Der Anlage
Ansonsten sind Schäden an der Heizung möglich. • „Außentemp.MIN“ nicht unter + 3 °C einstellen, 1. Register „Heizung“ wählen. weil es sonst im Absenk-Betrieb keinen Frost- 2. Uhrzeit und Datum überprüfen. schutz gibt. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... - Seite 14 „Sommer- / Winterum- schaltung einstellen“, S.23. Um in den Sommermonaten Energie zu sparen, empfehlen wir, die Standbyfunktion zu verwenden: die Heizung ist bis auf die Frostschutzfunktion deak- tiviert und nur die Warmwasserbereitung in Be- trieb. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS...
-
Seite 15: Einfach-Bedienung
6.3 Wasser Wippe „Wasser“: Warmwassertemperatur um bis zu ± 5 °C (ausgehend vom Sollwert) beeinflussen. Ist das Wasser an der Zapfstelle zu kalt, kurz auf „+“, ist es zu warm auf „–“ drücken. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 16: Fachnutzer-Bedienung
1. Bei mehreren Heizkreisen den Heizkreis wählen. bestellen, siehe Kap. „Raumbedienelement“, S. 8) 2. Button „Zeit / Automatik-Betrieb“ ca. 3 Sek. lang drü- wird die aktuelle Raumtemperatur an Stelle von „Solvis- cken. Control“ angezeigt. Es werden die Zeitfenster aller Heizkreise angezeigt. -
Seite 17: Betriebsart: Tag-Betrieb
Es erscheint ein Fenster, indem die Art des Urlaubs ausge- wählt werden kann. Stunden – 3. Wählen Sie, ob Sie den Urlaub „zu Hause“ oder „Aus- wärts“ verbringen. 7.1.5 Betriebsart: Absenk-Betrieb Dauer Absenk-Betrieb einstellen 1. Bei mehreren Heizkreisen den Heizkreis wählen. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 18: Eco-Funktion
Befinden sich alle Heizkreise in dieser Betriebsart, werden Energie einzusparen. Der Zeit-Betrieb ist dann ausgeschal- zusätzlich die Warmwassernachheizung und die Zirkulation tet. deaktiviert. Eine entsprechende Meldung wird dann in den jeweiligen Menüpunkten angezeigt. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 19: Wasser
Für jeden Wochentag können drücken. drei unterschiedliche Zeitfenster eingestellt werden. 2. Sollte die Wassertemperatur nicht erreicht werden, 7. Um eine individuelle Zeitspanne einzugeben ein Zeit- siehe Kap. „Fehler bei Heizung und Warmwasser“, fenster wählen. S. 33. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 20: Warmwasser-Bereitschaftszeiten
Grenzwert absinkt. Zum Akti- vieren der Zeitsteuerung wie folgt vorgehen: 06:00 1. Button „Zeit“ wählen. Der Button muss aktiviert (dun- 20:00 kel) sein. – 2. Button Automatikbetrieb ca. drei Sekunden lang drü- cken. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 21: Impulssteuerung
Impulssteuerung bitte wie folgt vorgehen: 1. Button „Puls“ wählen. Der Button muss aktiviert (dun- kel) sein. 2. Ggf. den Wert für „Mindestlaufzeit“ anpassen: Zum Anheben der Mindestlaufzeit der Zirkulationspumpe auf „+“, zum Absenken auf „–“ drücken. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 22: Solar (Messwertanzeige)
Werden durch den Benutzer für die Speicherdurchladung Zeitfenster eingestellt, die sich mit der WW-Bereitung (inkl. Vorhaltezeit) überschneiden, wird die Speicherdurch- ladung beendet, sobald eines der anderen Zeitprogramme startet. Speicherdurchladung einstellen 1. In das Menü „Sonstig.“ wechseln. 2. „Speicherdurchladung“ wählen. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 23: Speicherkarte
Auswertungssoftware zur Verfügung. Bei Interesse wenden Sie sich bitte an Ihren Installationsbe- 3. Um eine individuelle Zeitspanne einzugeben, ein Zeit- trieb. fenster wählen. Die Auswertung dieser Daten kann auch durch den Solvis- Kundendienst erfolgen. Die Daten müssen über den Instal- < > MONTAG lationsbetrieb per E-Mail an Solvis gesendet werden. - Seite 24 20 ° -------------- 21 ° –––––– 2. „Betriebsart VL-Temp.“ von „Kurve“ auf „Fix“ umstel- 22 ° ....len. 3. Eingabefeld „Fix-Vorlauf-Tag“ (kurz auf „–“ oder „+“ drücken): Einstellung der Vorlauftemperatur im Tag- Betrieb. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS...
- Seite 25 2. Die Werte ggf. anpassen. HEIZUNG>HEIZKREIS 1 4 / 5 HEIZUNG>HEIZKREIS 1 5 / 5 49 °C 12°C Vorlauftemp.IST Außentemp.IST 55 °C 14 °C Vorlauftemp.SOLL Außentemp.MW 19°C Raumeinfluss Außentemp.MAX 0Min 10°C Vorhaltezeit Außentemp.MIN SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K...
-
Seite 26: Anlagenstatus
123.4°C S17: 123.4l/h S06: 123.4°C S12: 123.4°C S18: 1234l/min Die oberste Zahlenreihe, bestehend aus Kreisen (Symbole für Automatikbetrieb) und Quadraten (Handbetrieb), zeigt die Schaltzustände der Ausgänge (z. B. Mischer und Pum- pen) an: SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 27: Zählfunktionen
5. Zeit und Datum einstellen, wie in Kap. „Ändern von Zahlenwerten“, S. 11 beschrieben. ZÄHLFUNKTION 1 / 2 xxx/yyyh Laufzeit Solarpumpe xxxxh Laufzeit Verdichter 14:25 xxxx Starts Verdichter 14.12.2012 xxxxh Laufzeit E-Heiz. Freitag – 6. Die Werte ablesen. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 28: Grundeinstellungen Laden
System Informationen Nutzerwechsel Zählfunktion 4. Die gewünschten Einstellungen vornehmen. weiter 5. Ggf. die Zurück-Taste drücken, wenn die Einstellungen nicht gespeichert werden sollen. 6. Zum Speichern „Start“ neben „Einstellungen spei- 3. „Sprache“ wählen. chern“ wählen. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... - Seite 29 2. „Zurück“- und „Hilfe“-Tasten gleichzeitig drücken und gedrückt halten. 3. Anlage während des Gedrückthaltens einschalten und die Tasten weiterhin so lange gedrückt halten, bis die Kalibrierungsanzeige erscheint. 4. Den englischsprachigen Anweisungen am Bildschirm folgen. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K...
-
Seite 30: Funktionsbeschreibung Solviscontrol
Temperaturen die Räume nicht schnell genug warm wer- den, die Vorlauftemperatur, abhängig von der Außentem- peratur, stärker angehoben werden; wenden Sie sich dazu bitte an den Installateur. Mit Hilfe der ECO-Funktion lässt sich in den Übergangszeiten die Solarwärme effektiver nutzen. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 31: Fehlerbehebung
WP-Rücklauf-Isttemperatur (H1) E 73 Mischervorlauf-Isttemperatur (H2) E 70 WP-Vorlauf-Isttemperatur E 72 Quellenvorlauf-Isttemperatur E 71 HD-Sensor E 130 Montageanweisung beachten! Dichtheit geprüft! ND-Sensor E 128 Made in Germany Abb. 11: Nummer auf dem Typenschild SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 32: Status- Und Warnmeldungen
„HEISSGAS MAX “ dichter für die Mindeststillstandszeit abgeschaltet. Dies ist eine norma- (Regelabschaltung; Keine Maßnahme erforderlich, da Regelabschaltung. le Regelabschaltung. Diese Meldung wird zur Information während der kein Fehler) Stillstandszeit im WPM angezeigt. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 33: Fehler Bei Heizung Und Warmwasser
Räume zu warm sind, müssen dort die Heizungsventile weiter geschlossen werden. Ist es in einem der Räume trotz voll geöffneter Hei- zungsventile zu kalt, empfiehlt es sich, den Temperatursensor in diesen zu verlegen (neuer Referenzraum). SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... - Seite 34 Temperaturunterschied in die Gegenrichtung. Beispiel: Die Raum-Temperatur ist in der Übergangszeit um ca. 4 Grad zu gering, im Winter aber ausreichend. Dann müssen Sie die Raumsolltemperatur in den Heizzeitprogrammen um diesen Betrag erhöhen und die Steilheit um 0,1 vermindern. SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS...
-
Seite 35: Wartung Und Pflege
Bitte den Heizungsnotschalter oder die Sicherung betäti- gen, wenn die Wärmepumpe ausgeschaltet werden soll. Wenn außerhalb der Warmwasserbereitschaftszeiten warmes Wasser benötigt wird, kann die Wärmepumpe mit Hilfe der Nachheizen-Funktion in Betrieb genommen wer- den, siehe Kap. „Warmwasser-Nachheiz-Button“, S. 20. SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 36: Außerbetriebnahme
Um unserer Aufgabe der Entsorgung oder Wiederverwer- tung nachzukommen, sind wir einem flächendeckenden Entsorgungssystem angeschlossen. Unsere Registrierungs- nummer bei der Stiftung Elektro-Altgeräte-Register („EAR“) lautet: WEEE-Reg.-Nr.: DE 00000000 (bei Redaktions- schluss beantragt aber noch keine Nr. vorhanden). SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... -
Seite 37: Anhang
01:00 03:00 ab Werk 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 00:00 Eigene Einstellungen SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K... -
Seite 38: Belegungstabelle (Anlagenstatus)
PWM Pumpe Solar 1 Volumenstromgeber Solar PWM Pumpe Solar 2 Volumenstromgeber Wasser Relaisbox Pumpe Heizkreis 1 / Wärmepumpe/ UV RL Störung Sperrzeit Solardruck Raumbedienelement Heizkreis 1 Raumbedienelement Heizkreis 2 (optional) Brücke Sole-Leckage (optional) SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K SOLVIS... - Seite 39 Notizen SOLVIS SolvisTeo Technische Änderungen vorbehalten 05.16 BAL-TEO-7-K...
- Seite 40 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig +49 (0) 531 28904-0 +49 (0) 531 28904-100 info@solvis.de www.solvis.de...
