2. Abdeckung nach oben schieben.

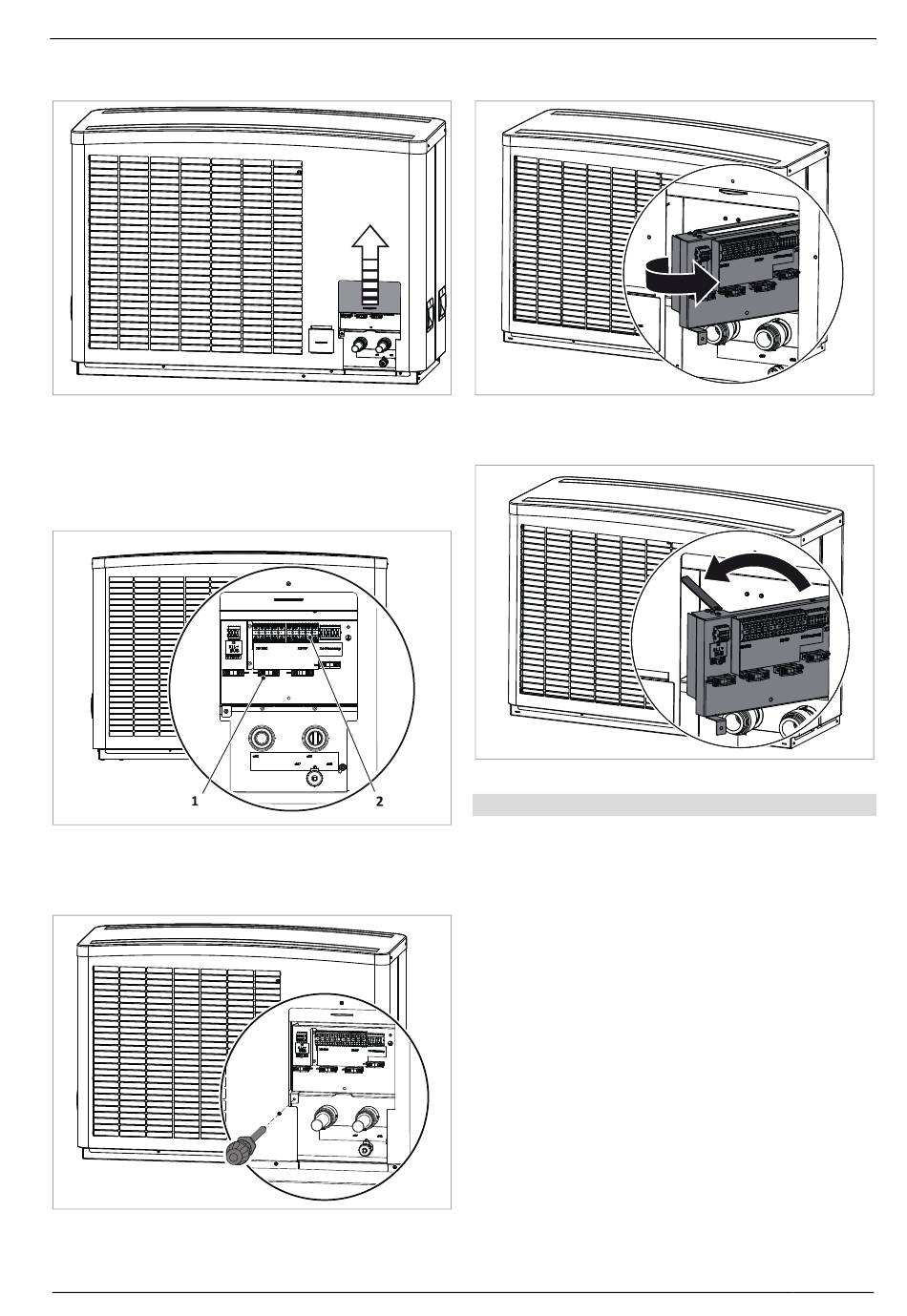

Abb. 22: Abdeckung nach oben schieben
3. Die elektrischen Leitungen durch die Zugentlastungen
(1) in den Anschlussbereich (2) führen.
Bei beengtem Raum hinter dem Gerät können Sie den An-
schlussbereich herausklappen.
Abb. 23: Anschlussbereich
4. Zum Herausklappen des Anschlussbereichs die
Schraube lösen.
Abb. 24: Schraube am Anschlussbereich lösen
SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d
5. Den Anschlussbereich zur Seite klappen.
Abb. 25: Anschlussbereich zur Seite klappen
6. Anschlussbereich mit Fixierung arretieren.
Abb. 26: Anschlussbereich fixieren
SolvisLea anschließen
1. Elektrische Anschlussleitungen und Signalleitungen
entweder als Erdkabel oder durch separate Leerrohre
vom Haus zur Wärmepumpe führen.
2. Litzen der elektrischen Leitungen für die elektrische
Not-/Zusatzheizung 10-11 mm abisolieren.
3. Elektrische Leitungen entsprechend der folgenden Ab-
bildung anschließen.
5 Montage
17
