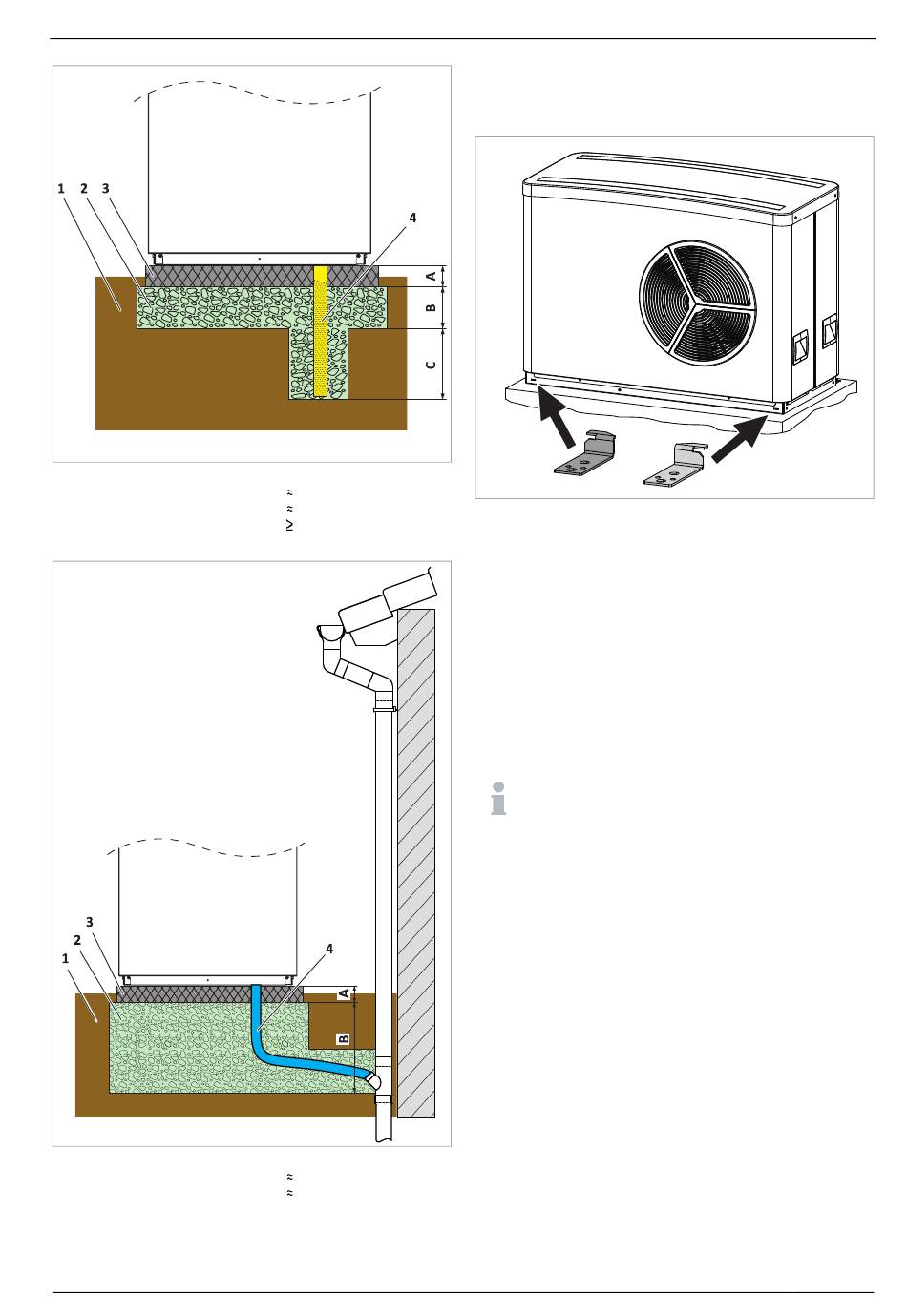

Abb. 8: Kondensatabfluss über Versickerung in Kiesbett
1
Erdreich
2
Grobkiesfüllung
3
Betonplatte
4
Drainagerohr
Abb. 9: Kondensatabfluss in Fallrohr oder Abfluss
1
Erdreich
2
Grobkiesfüllung
3
Betonplatte
4
Kondensatablauf
SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d
A
100 mm
B
300 mm
C
800 mm (Frosttiefe)
A
100 mm
B
800 mm
4 Aufstellbedingungen und Transport
Verschraubung auf Fundament
Um die Wärmepumpe zu fixieren, muss sie auf dem Funda-
ment angeschraubt werden.
Abb. 10: Verschraubung auf Fundament
Jeweils zwei Winkel seitlich in die Langlöcher auf der Vor-
der- und Rückseite haken. Darauf achten, dass für die lin-
ken und rechten Langlöcher jeweils die richtigen Winkel
verwendet werden.
Die Winkel so ausrichten, dass die Nut am Winkel am Gerät
eingehakt ist.
Das Gerät mit den Winkeln und geeigneten Dübeln und
Schrauben auf dem Fundament befestigen. Nicht die
Schrauben verwenden, mit denen das Gerät auf der Trans-
portpalette gesichert war.
Montagekonsole
Siehe Fundament für SolvisLea.
Anschlusssets (ASS-ETL-LEA oder ASS-ELT-WP-OH)
und Rohrset (ROS-LEA-2) können nicht mit der Mon-
tagekonsole verwendet werden.
11
