5 Montage
5.1 Vor- und Rücklaufanschluss
ACHTUNG
Fremdkörper, z. B. Rost, Sand oder Dichtungsma-
terial, können die Betriebssicherheit der Wärme-
pumpe beeinträchtigen.
• Vor dem Anschließen der Wärmepumpe an die
Versorgungsleitungen das Leitungssystem gründ-
lich durchspülen
• Zum Schutz vor Verschmutzungen am Rücklauf
der Wärmepumpe einen Schlammabscheider
einbauen
ACHTUNG
Qualität des Füllwassers beachten
Schäden durch Steinbildung / Korrosion an der Hei-
zungsanlage möglich.
• Das Füllwasser muss den Anforderungen der VDI
2035, Teil 1 und 2, entsprechen
ACHTUNG
Bei der Montage beachten
Nichtbeachten könnte zu Störungen bis hin zu Be-
schädigungen der Anlage führen.
• Beim Anschluss der Wärmepumpe auf Dichtigkeit
achten.
• Auf den richtigen Anschluss des Heizungsvor-
und -rücklaufs achten.
• Die Wärmedämmung entsprechend geltender
Verordnung ausführen.
• Bei der Auslegung des Heizkreises die interne
Druckdifferenz beachten, siehe
sche Daten", S. 27.
5.2 Steckverbinder
ACHTUNG
Beschädigung der Steckverbinder möglich
• Die Schraubkappe der Steckverbinder per Hand
anziehen.
• Kein Werkzeug verwenden.
Ablösen von Steckverbindern verhindern
Um den sicheren Halt der Steckverbinder zu gewährleis-
ten, müssen Rohre mit einer Oberflächenhärte > 225 HV
(z. B. Edelstahl) mit einer Nut versehen werden.
1. Mit einem Rohrschneider eine Nut von ca. 0,1 mm
Tiefe in einem definierten Abstand zum Rohrende
schneiden.
• Rohrdurchmesser 22 mm: 17 +-0,5 mm
• Rohrdurchmesser 28 mm: 27,5 +-0,5 mm
Funktionsprinzip von Steckverbindern
Die Steckverbinder sind mit einem Halteelement mit Edel-
stahlzähnen und einem O-Ring für die Abdichtung
SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d
ausgerüstet. Zusätzlich besitzen die Steckverbinder die
„Drehen und Sichern"-Funktion.
Durch einfache Drehung der Schraubkappe per Hand wird
das Rohr im Verbinder fixiert und der O-Ring zur Abdich-
tung auf das Rohr gepresst.
Herstellen einer Steckverbindung
Vor dem Einstecken muss der Verbinder in der entriegel-
ten Position stehen. In dieser Stellung befindet sich ein
schmaler Spalt zwischen Schraubkappe und Grundkörper.

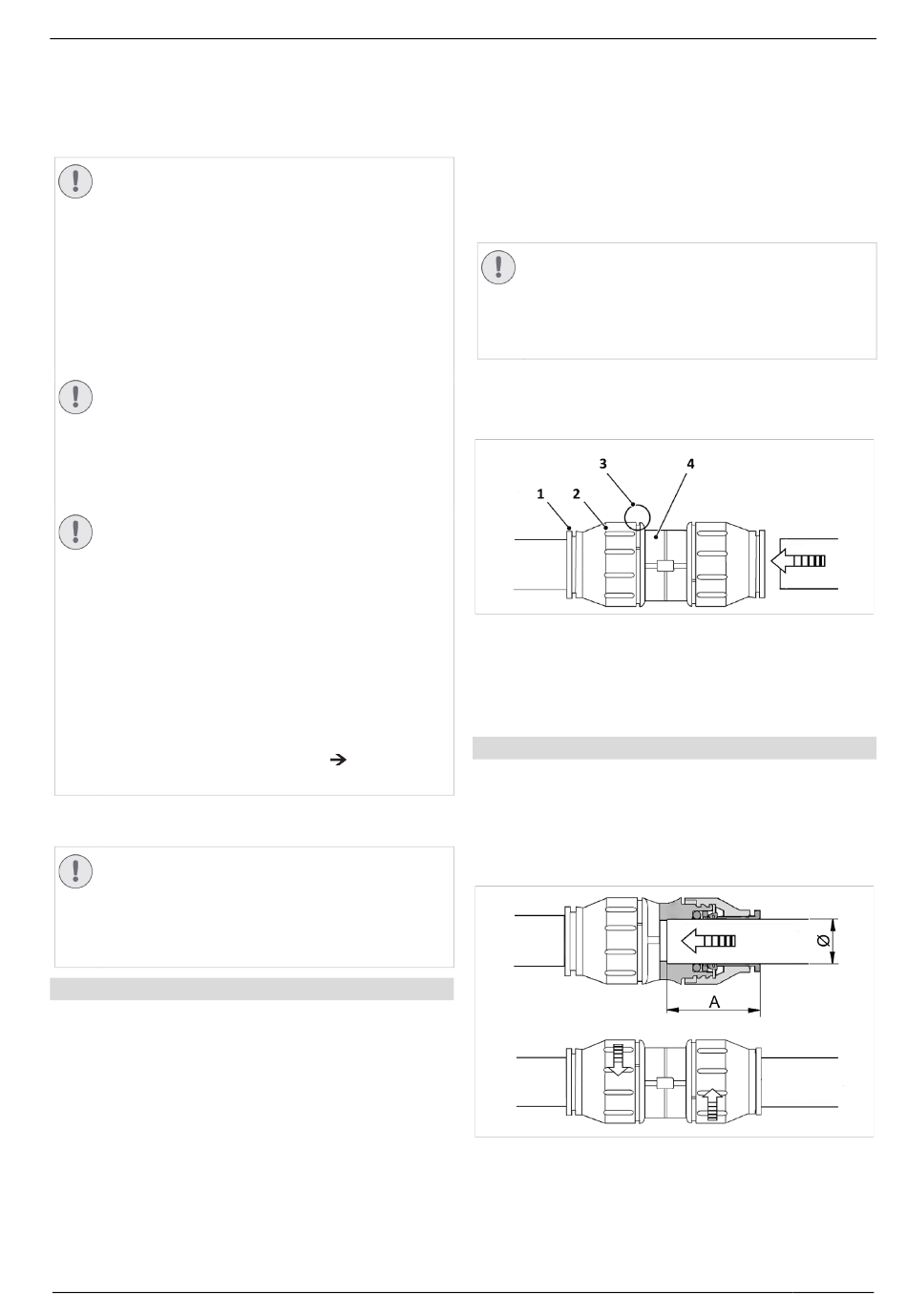

Abb. 15: Steckverbindung entriegelt
1
Halteelement
2
Schraubkappe
3
Spalt zwischen Schraubkappe und Grundkörper
4
Grundkörper
Steckverbindung herstellen
Kap. „Techni-
1. Rohr am O-Ring vorbei bis zum Erreichen der vorgege-
benen Einstecktiefe in den Steckverbinder führen.
2. Schraubkappe bis zum Anschlag handfest am Grund-
körper festziehen.
Hierdurch wird der Steckverbinder gesichert.
Abb. 16: Rohr einsetzen und verriegeln
A
Einstecktiefe 44 mm (nur bei Rohr- Ø 28 mm), 33 mm für Rohr- Ø
22 mm
Ø
Rohrdurchmesser
ACHTUNG
Rohrenden müssen gratfrei sein
Ansonsten sind Verletzungen oder Beschädigungen
der Steckverbindungen möglich.
• Die Rohre nur mit einem Rohrschneider kürzen.
5 Montage
