5 Montage
Lösen einer Steckverbindung
Steckverbindung lösen
Falls später ein Lösen der Steckverbinder erforderlich ist,
folgendermaßen vorgehen:
1. Schraubkappe entgegen dem Uhrzeigersinn zurückdre-
hen, bis ein schmaler ca. 2 mm breiter Spalt entsteht.
2. Halteelement mit den Fingern zurückdrücken und es
festhalten.
3. Eingestecktes Rohr herausziehen.

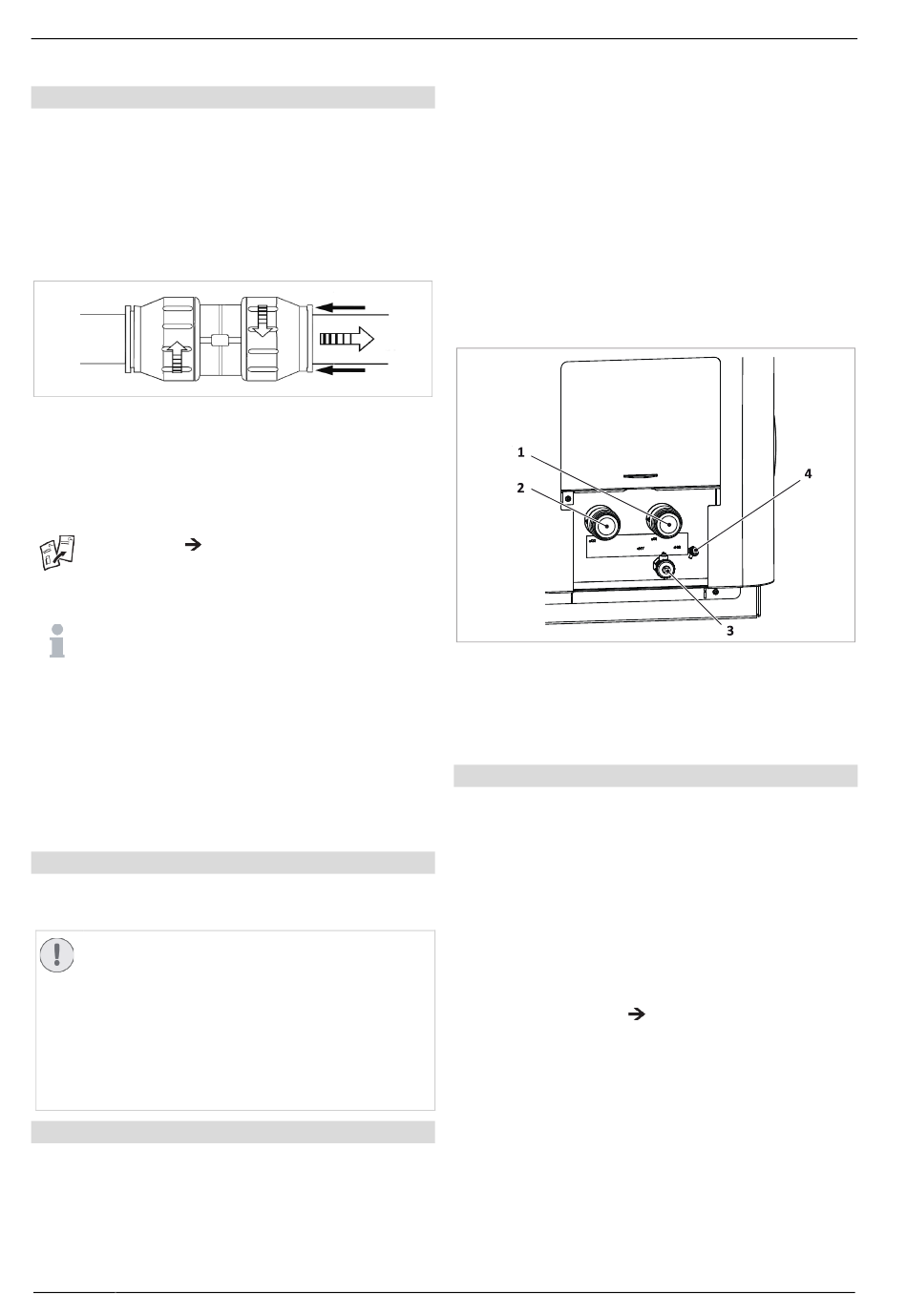

Abb. 17: Steckverbindung lösen
5.3 Hydraulischer Anschluss Sol-
visLea und SolvisBen/Solvis-
Max
Bitte beachten
(MAL-MAX-7, MAL-BEN oder MAL-BEN-LI-SL-WP)
und die Anlagenschemata des Systems (ALS-MAX-7
oder ALS-BEN)
Um die Entlüftung der Wärmepumpe zu vereinfa-
chen, ist es erforderlich, KFE-Hähne, Absperrhähne
sowie eine Sicherheitsgruppe gemäß den Anlagen-
schemata der o.g. Montageanleitungen zu installie-
ren.
Über die KFE-Hähne kann mithilfe einer Spülstation
die Luft aus den Rohrleitungen sicher entfernt wer-
den. Ebenso ist ein Luftabscheider für eine dauer-
hafte Entfernung von Luft vorzusehen.
5.4 Montage SolvisLea
Gerät aufstellen
1. Gerät auf den vorbereiteten Untergrund bzw. die Kon-
sole stellen.
ACHTUNG
Fremdkörper im Rohrleitungssystem möglich
Ggf. Beeinträchtigung die Betriebssicherheit des
Gerätes.
• Vor Montage des Heizwasseranschlusses, das Lei-
tungssystem mit Wasser gründlich durchspülen.
• Wir empfehlen zum Spülen, Befüllen und Abdrü-
cken die Solvis-Spülstation (FUES-SBS).
Versorgungsleitungen Wärmepumpe anschließen
Vor- und Rücklauf werden mit den Versorgungsleitungen
verbunden, die vom Speicher kommen. Wir empfehlen,
die im Zubehör erhältlichen Hydraulikanschlüsse (ASS-
ELT-LEA), (ASS-ELT-WP-OH) oder (ROS-LEA-2) zu verwen-
den.
14
Montageanleitung des Speichers
1. Die Hydraulikanschlüsse in die Steckverbindung ein-
schieben und sichern.
2. Alternativ: Rohr mit Pressfitting (28 mm auf z. B. 1") an
die Streckverbinder montieren.
Die Anschlüsse an der Wärmepumpe sind nun fertig vorbe-
reitet.
3. Ggf. ein 1" Übergangsstück an die Versorgungsleitun-
gen montieren.
4. Versorgungsleitungen von unten bzw. von der Seite an
das Gerät führen.
5. Versorgungsleitungen mit Vor- und Rücklauf jeweils
miteinander verbinden. Auf Dichtigkeit achten.
Abb. 18: SolvisLea: Hydraulischer Anschluss
1
Heizung-Vorlauf (Steckverbinder)
2
Heizung-Rücklauf (Steckverbinder)
3
Entleerung
4
Entlüftung
Kondensatablauf sicherstellen
Wenn das Gerät auf einem Fundament aufgestellt wird,
tropft das Kondensat frei in das Kondensatablaufrohr.
Ansonsten wie folgt vorgehen:
1. Wenn das Gerät auf einer Konsole montiert wird, einen
Kondensatschlauch am Kondensatablauf befestigen
und zum Ablauf führen.
2. Darauf achten, dass die Kondensatleitung nicht ge-
knickt wird.
3. Kondensatschlauch durch eine ausreichende Wärme-
dämmung vor Frost schützen. Ggf. eine Rohrbegleithei-
zung vorsehen, siehe
S. 15.
4. Nach dem Verlegen des Kondensatschlauches prüfen,
ob das Kondensat ordnungsgemäß ablaufen kann.
MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS
Kap. „Elektrischer Anschluss",
