6 | Montage
Spannungsversorgung:

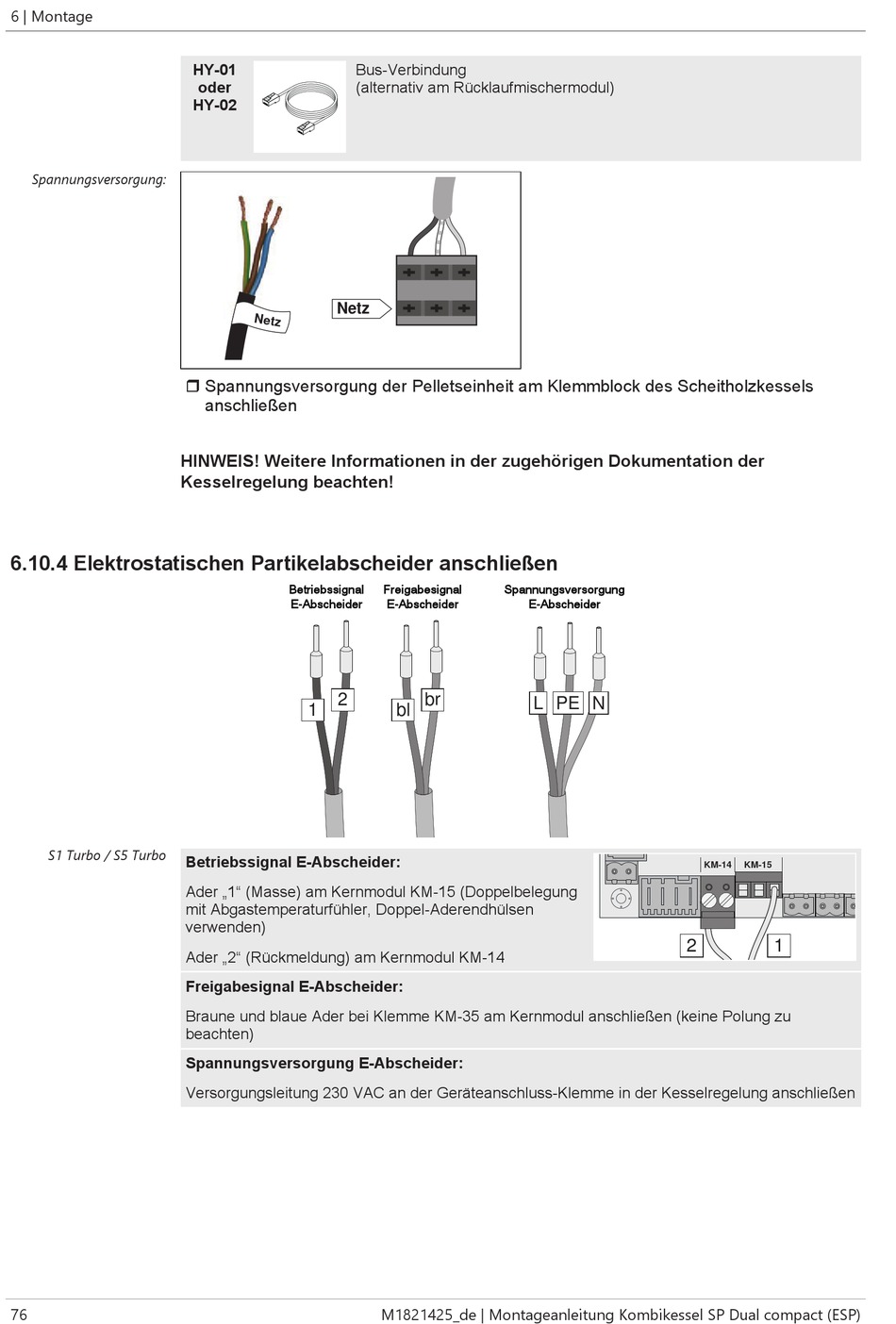

6.10.4 Elektrostatischen Partikelabscheider anschließen
S1 Turbo / S5 Turbo
76
HY-01
oder
HY-02
Netz
r Spannungsversorgung der Pelletseinheit am Klemmblock des Scheitholzkessels
anschließen
HINWEIS! Weitere Informationen in der zugehörigen Dokumentation der
Kesselregelung beachten!
Betriebssignal
E-Abscheider
2
1
Betriebssignal E-Abscheider:
Ader „1" (Masse) am Kernmodul KM-15 (Doppelbelegung
mit Abgastemperaturfühler, Doppel-Aderendhülsen
verwenden)
Ader „2" (Rückmeldung) am Kernmodul KM-14
Freigabesignal E-Abscheider:
Braune und blaue Ader bei Klemme KM-35 am Kernmodul anschließen (keine Polung zu
beachten)
Spannungsversorgung E-Abscheider:
Versorgungsleitung 230 VAC an der Geräteanschluss-Klemme in der Kesselregelung anschließen
Bus-Verbindung
(alternativ am Rücklaufmischermodul)
Freigabesignal Spannungsversorgung
E-Abscheider
br
bl
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
E-Abscheider
L PE N
2
KM-14 KM-15
1
