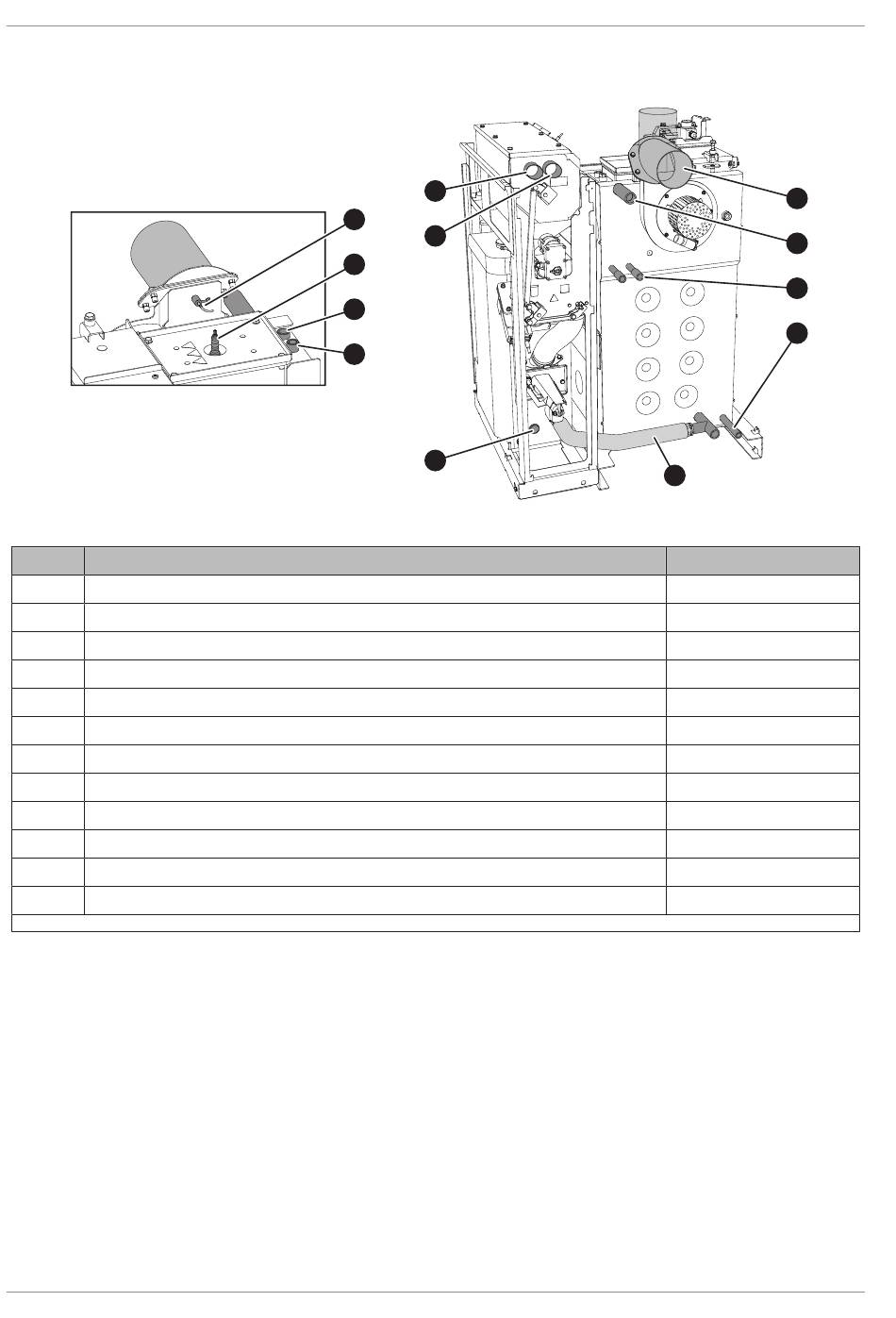

4.2 Komponenten und Anschlüsse
Pos.
1 Anschluss Abgasrohr (Außendurchmesser)
2 Anschluss Kesselvorlauf
3 Anschluss Sicherheits-Wärmetauscher
4 Anschluss Entleerung
5 Rohrverbindung
6 Anschluss Kesselrücklauf
7 Anschluss Pellets-Förderleitung (Leitung zur Absaugstelle)
8 Anschluss Rückluftleitung (Leitung zum externen Saugmodul)
9 Position für Abgastemperaturfühler
10 Position für Lambdasonde
11 Anschluss Fühler-Tauchhülse der thermischen Ablaufsicherung (bauseits)
12 Position für Kesselfühler und STB-Kapillar (Innendurchmesser)
1. Im Lieferumfang enthalten
22
9
10
11
12
Benennung
1)
– Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel
8
7
6
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
1
2
3
4
5
SP Dual compact 15-20
129 mm
1" IG
1/2" IG
1/2" IG
1"
1" IG
DA 50 mm
DA 50 mm
-
M18 x 1,5
1/2" IG
16 mm
