M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)

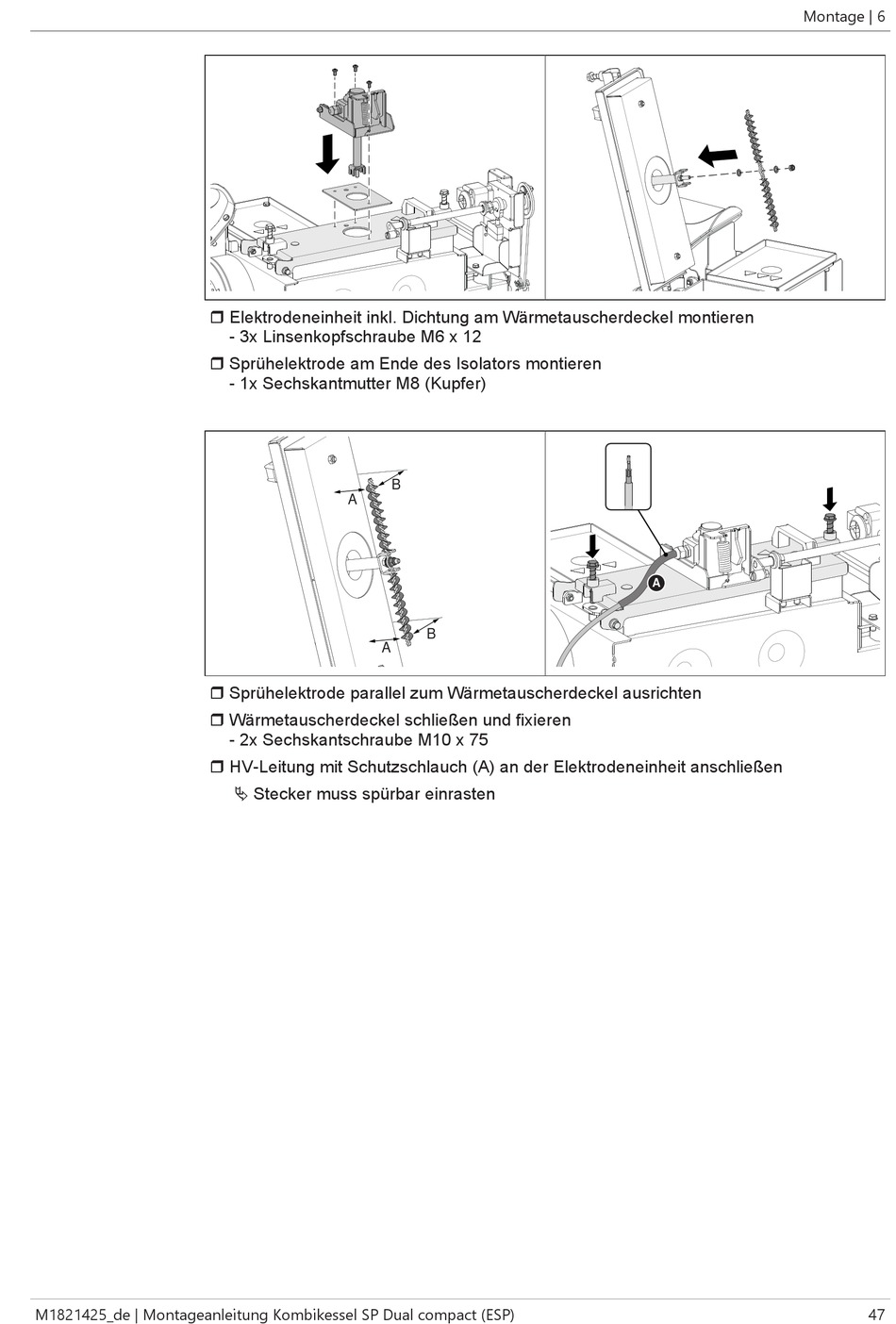

r Elektrodeneinheit inkl. Dichtung am Wärmetauscherdeckel montieren
- 3x Linsenkopfschraube M6 x 12
r Sprühelektrode am Ende des Isolators montieren
- 1x Sechskantmutter M8 (Kupfer)
A
r Sprühelektrode parallel zum Wärmetauscherdeckel ausrichten
r Wärmetauscherdeckel schließen und fixieren
- 2x Sechskantschraube M10 x 75
r HV-Leitung mit Schutzschlauch (A) an der Elektrodeneinheit anschließen
Ä Stecker muss spürbar einrasten
B
B
A
Montage | 6
A
47
