6 | Montage

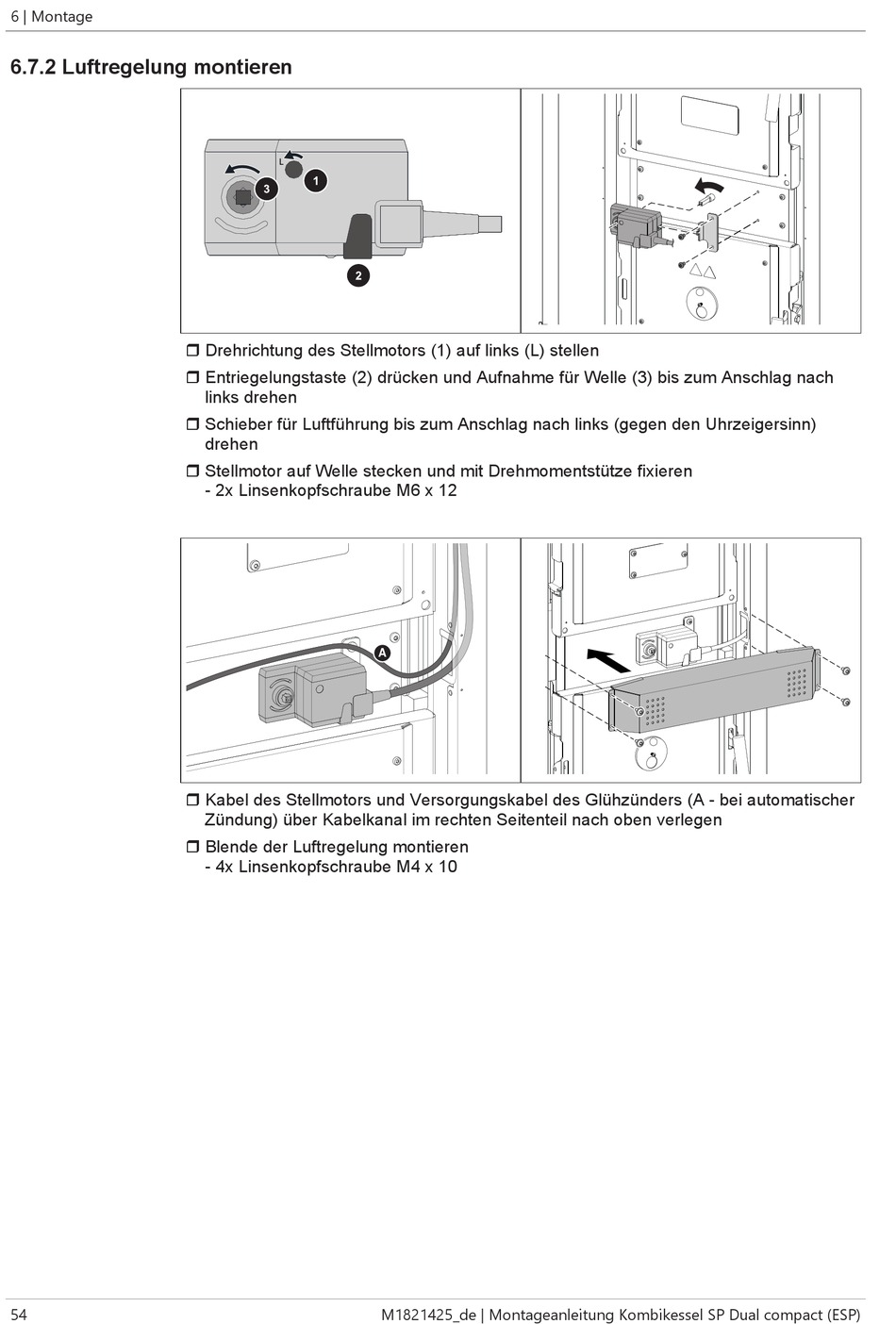

6.7.2 Luftregelung montieren
54
r Drehrichtung des Stellmotors (1) auf links (L) stellen
r Entriegelungstaste (2) drücken und Aufnahme für Welle (3) bis zum Anschlag nach
links drehen
r Schieber für Luftführung bis zum Anschlag nach links (gegen den Uhrzeigersinn)
drehen
r Stellmotor auf Welle stecken und mit Drehmomentstütze fixieren
- 2x Linsenkopfschraube M6 x 12
r Kabel des Stellmotors und Versorgungskabel des Glühzünders (A - bei automatischer
Zündung) über Kabelkanal im rechten Seitenteil nach oben verlegen
r Blende der Luftregelung montieren
- 4x Linsenkopfschraube M4 x 10
A
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
