Froling SP Dual compact Montageanleitung Seite 21

4 Technik

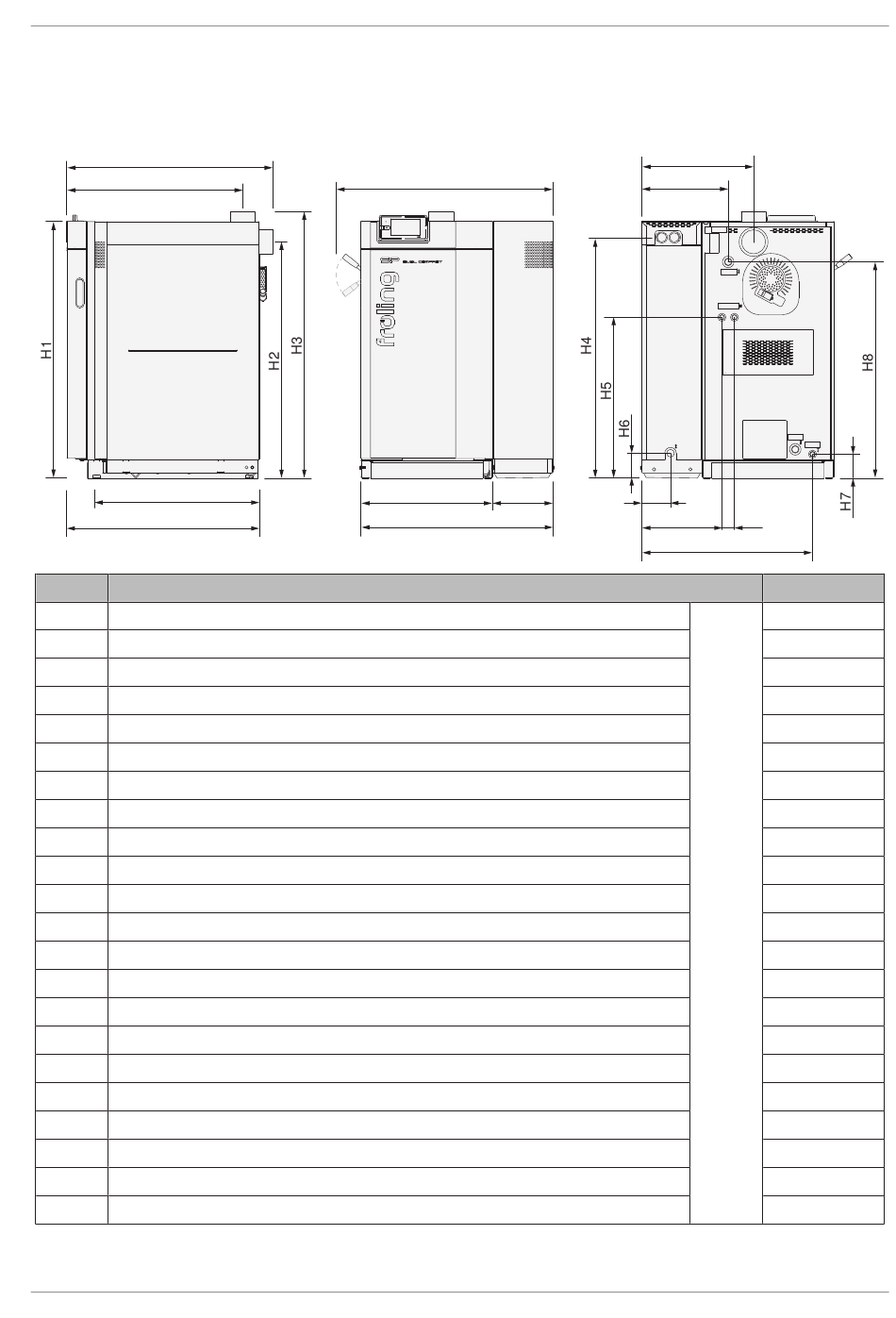

4.1 Abmessungen SP Dual compact
L1
L2
L3
L4
Maß
L1 Länge Kessel (Anschluss Abgasrohr hinten)
L2 Abstand Anschluss Abgasrohr oben zu Vorderseite Kessel
L3 Länge Pelletseinheit
L4 Länge Scheitholzkessel
B1 Gesamtbreite inkl. WOS-Hebel
B2 Breite Scheitholzkessel
B3 Breite Pelletseinheit
B4 Breite Kessel
B5 Abstand Anschluss Abgasrohr zu Kesselseite
B6 Abstand Anschluss Vorlauf zu Kesselseite
B7 Abstand Anschluss Rücklauf zu Kesselseite
B8 Abstand Anschluss Sicherheitswärmetauscher zu Kesselseite
B9 Abstand Anschlüsse Sicherheitswärmetauscher
B10 Abstand Anschluss Entleerung zu Kesselseite
H1 Höhe Kessel
H2 Höhe Anschluss Abgasrohr hinten
H3 Höhe Anschluss Abgasrohr oben
H4 Höhe Anschluss Schlauchleitungen
H5 Höhe Anschluss Sicherheitswärmetauscher
H6 Höhe Anschluss Rücklauf
H7 Höhe Anschluss Entleerung
H8 Höhe Anschluss Vorlauf
