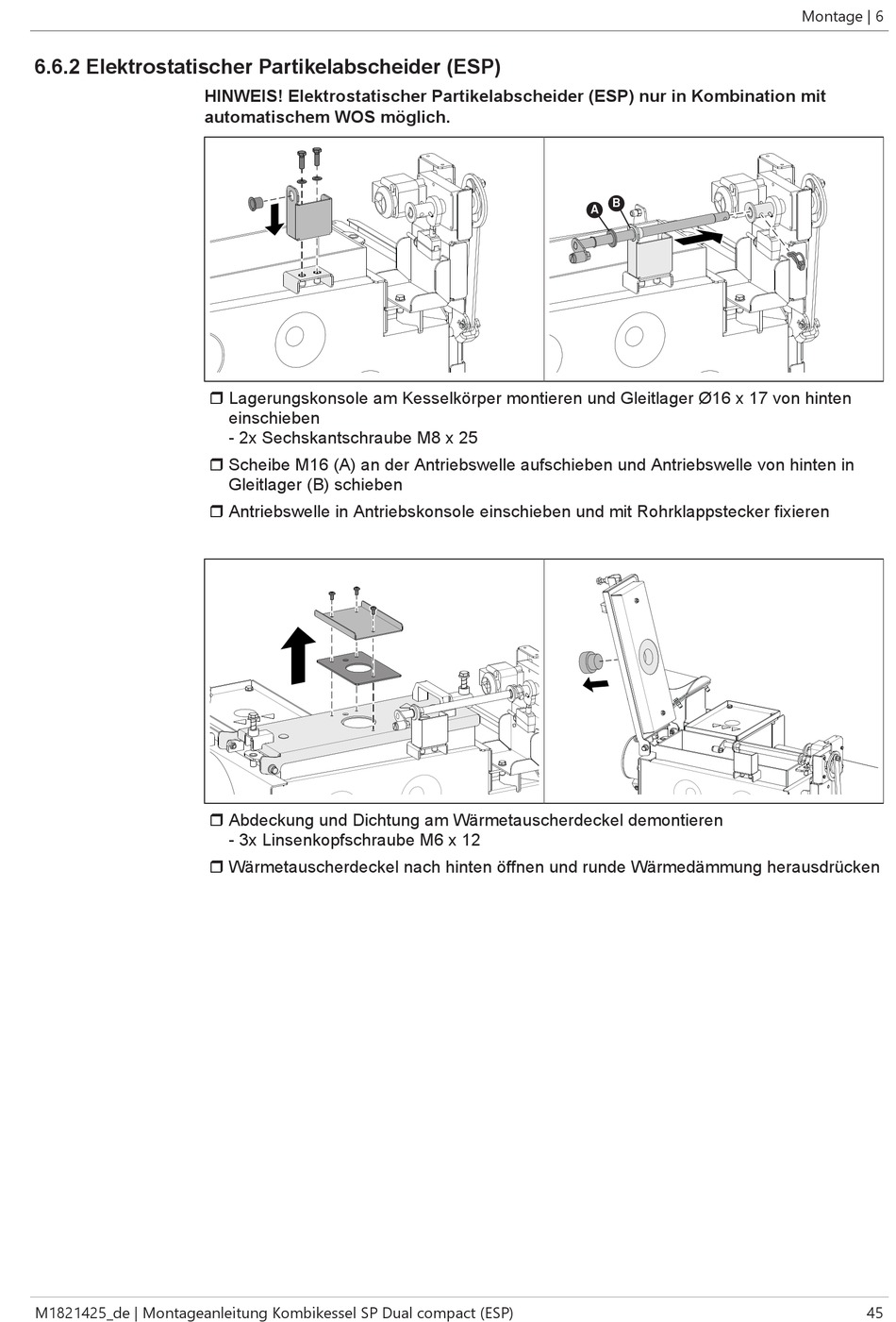

6.6.2 Elektrostatischer Partikelabscheider (ESP)
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
HINWEIS! Elektrostatischer Partikelabscheider (ESP) nur in Kombination mit
automatischem WOS möglich.
r Lagerungskonsole am Kesselkörper montieren und Gleitlager Ø16 x 17 von hinten
einschieben
- 2x Sechskantschraube M8 x 25
r Scheibe M16 (A) an der Antriebswelle aufschieben und Antriebswelle von hinten in
Gleitlager (B) schieben
r Antriebswelle in Antriebskonsole einschieben und mit Rohrklappstecker fixieren
r Abdeckung und Dichtung am Wärmetauscherdeckel demontieren
- 3x Linsenkopfschraube M6 x 12
r Wärmetauscherdeckel nach hinten öffnen und runde Wärmedämmung herausdrücken
B
A
