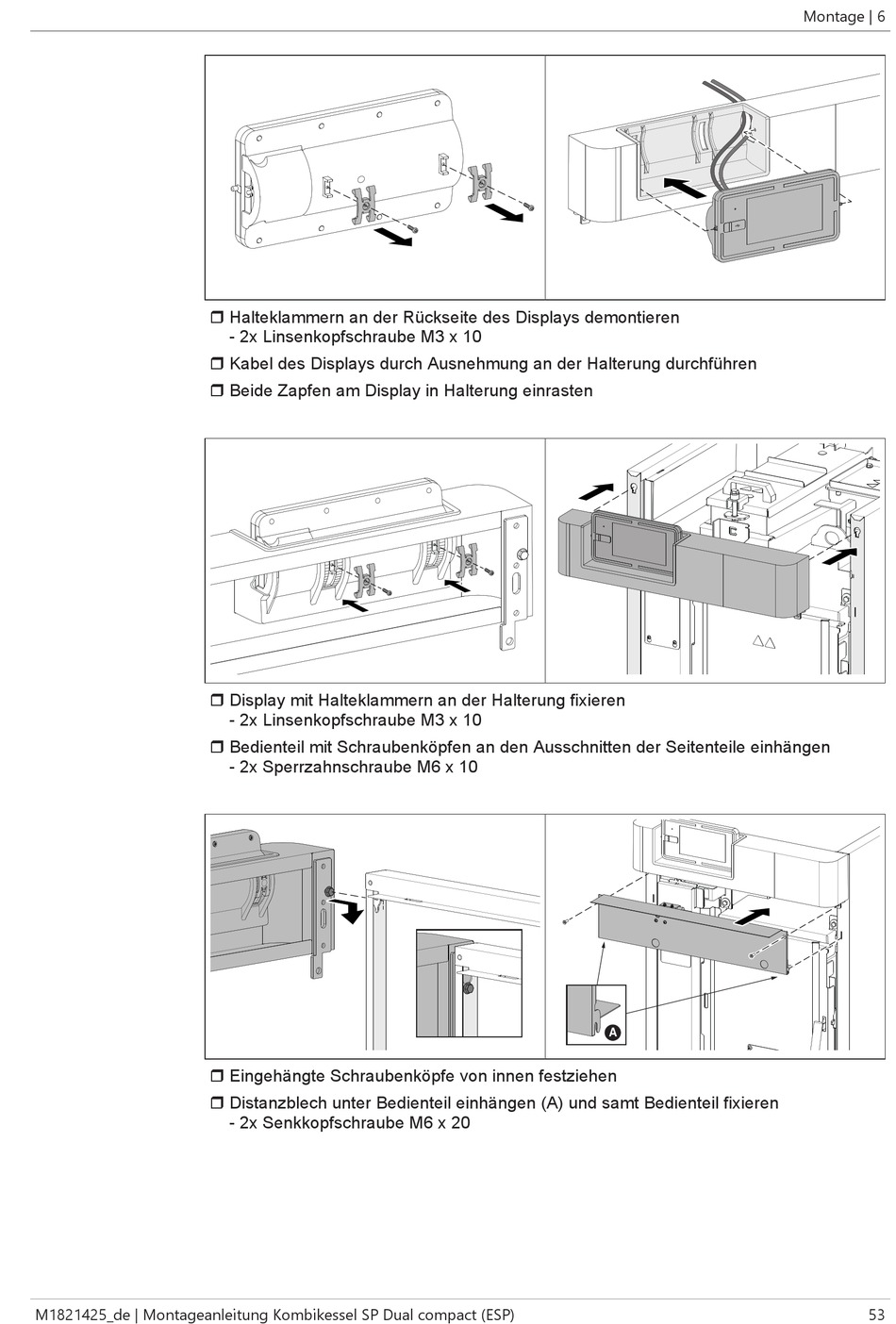

r Halteklammern an der Rückseite des Displays demontieren
- 2x Linsenkopfschraube M3 x 10
r Kabel des Displays durch Ausnehmung an der Halterung durchführen
r Beide Zapfen am Display in Halterung einrasten
r Display mit Halteklammern an der Halterung fixieren
- 2x Linsenkopfschraube M3 x 10
r Bedienteil mit Schraubenköpfen an den Ausschnitten der Seitenteile einhängen
- 2x Sperrzahnschraube M6 x 10
r Eingehängte Schraubenköpfe von innen festziehen
r Distanzblech unter Bedienteil einhängen (A) und samt Bedienteil fixieren
- 2x Senkkopfschraube M6 x 20
A
