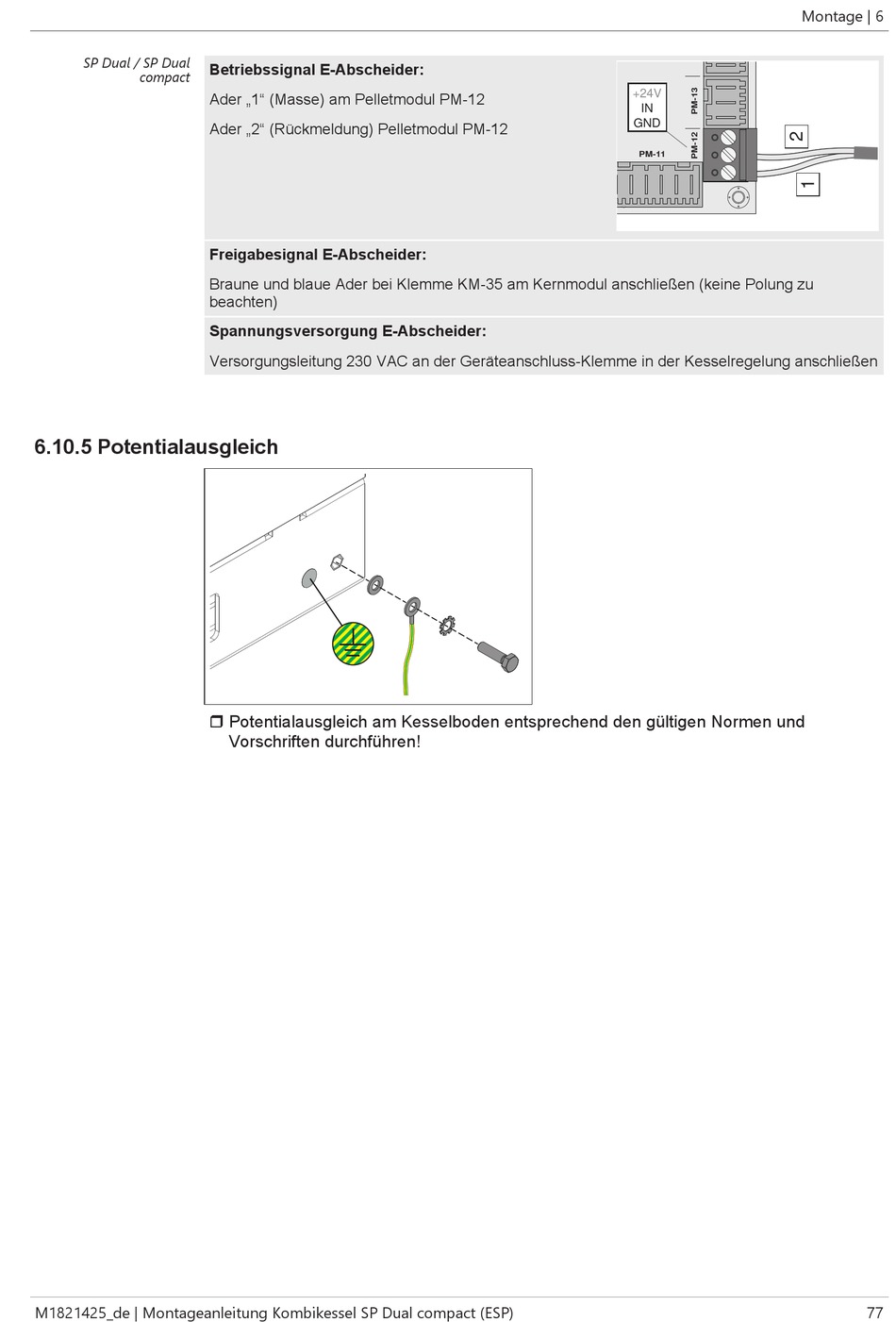

6.10.5 Potentialausgleich
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
Betriebssignal E-Abscheider:
Ader „1" (Masse) am Pelletmodul PM-12
Ader „2" (Rückmeldung) Pelletmodul PM-12
Freigabesignal E-Abscheider:
Braune und blaue Ader bei Klemme KM-35 am Kernmodul anschließen (keine Polung zu
beachten)
Spannungsversorgung E-Abscheider:
Versorgungsleitung 230 VAC an der Geräteanschluss-Klemme in der Kesselregelung anschließen
r Potentialausgleich am Kesselboden entsprechend den gültigen Normen und
Vorschriften durchführen!
