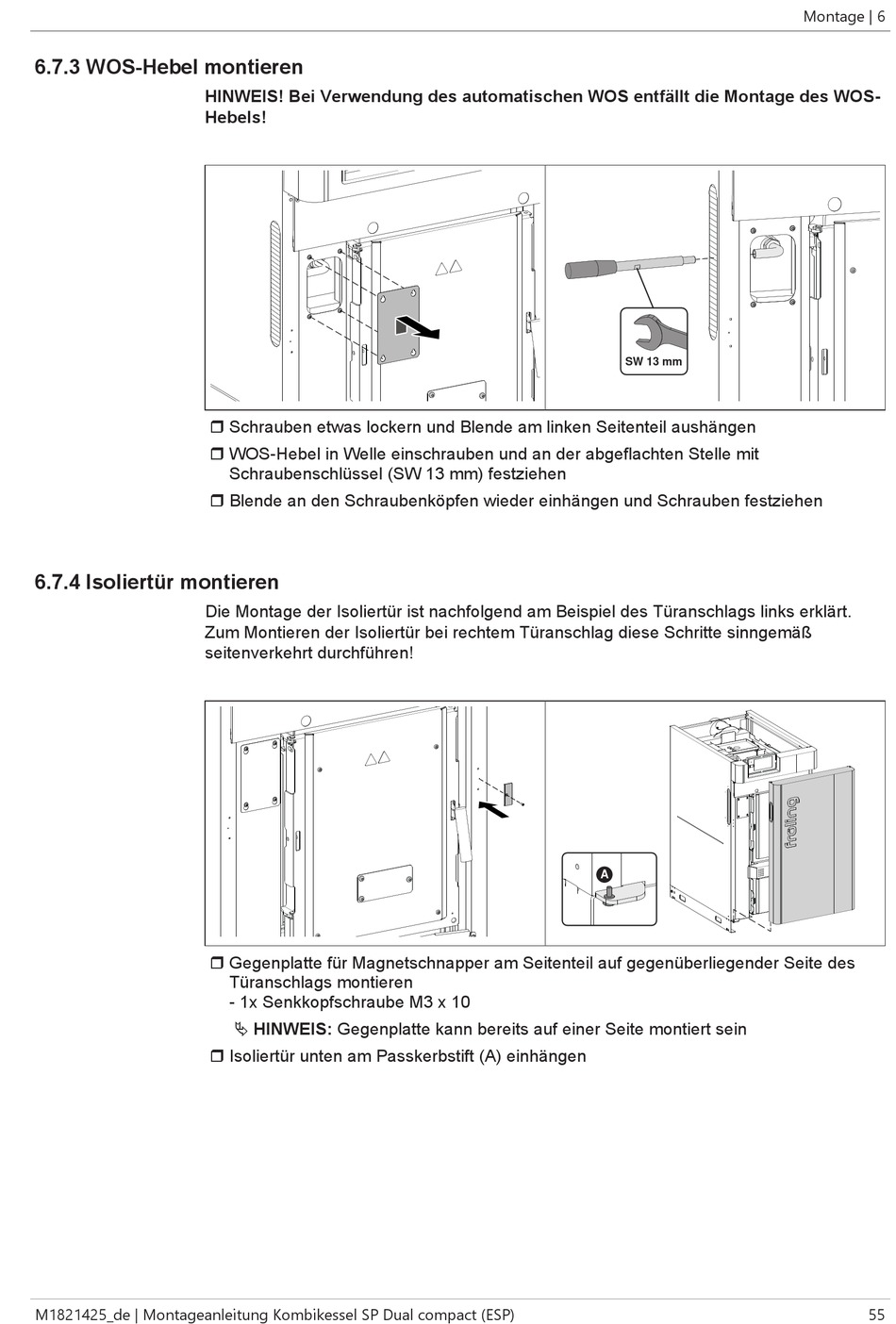

6.7.3 WOS-Hebel montieren
6.7.4 Isoliertür montieren
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
HINWEIS! Bei Verwendung des automatischen WOS entfällt die Montage des WOS-
Hebels!
r Schrauben etwas lockern und Blende am linken Seitenteil aushängen
r WOS-Hebel in Welle einschrauben und an der abgeflachten Stelle mit
Schraubenschlüssel (SW 13 mm) festziehen
r Blende an den Schraubenköpfen wieder einhängen und Schrauben festziehen
Die Montage der Isoliertür ist nachfolgend am Beispiel des Türanschlags links erklärt.
Zum Montieren der Isoliertür bei rechtem Türanschlag diese Schritte sinngemäß
seitenverkehrt durchführen!
r Gegenplatte für Magnetschnapper am Seitenteil auf gegenüberliegender Seite des
Türanschlags montieren
- 1x Senkkopfschraube M3 x 10
Ä HINWEIS: Gegenplatte kann bereits auf einer Seite montiert sein
r Isoliertür unten am Passkerbstift (A) einhängen
SW 13 mm
A
