6 | Montage
Bei Kessel mit
elektrostatischem
Partikelabscheider
Bei Kessel mit
elektrostatischem
Partikelabscheider
52

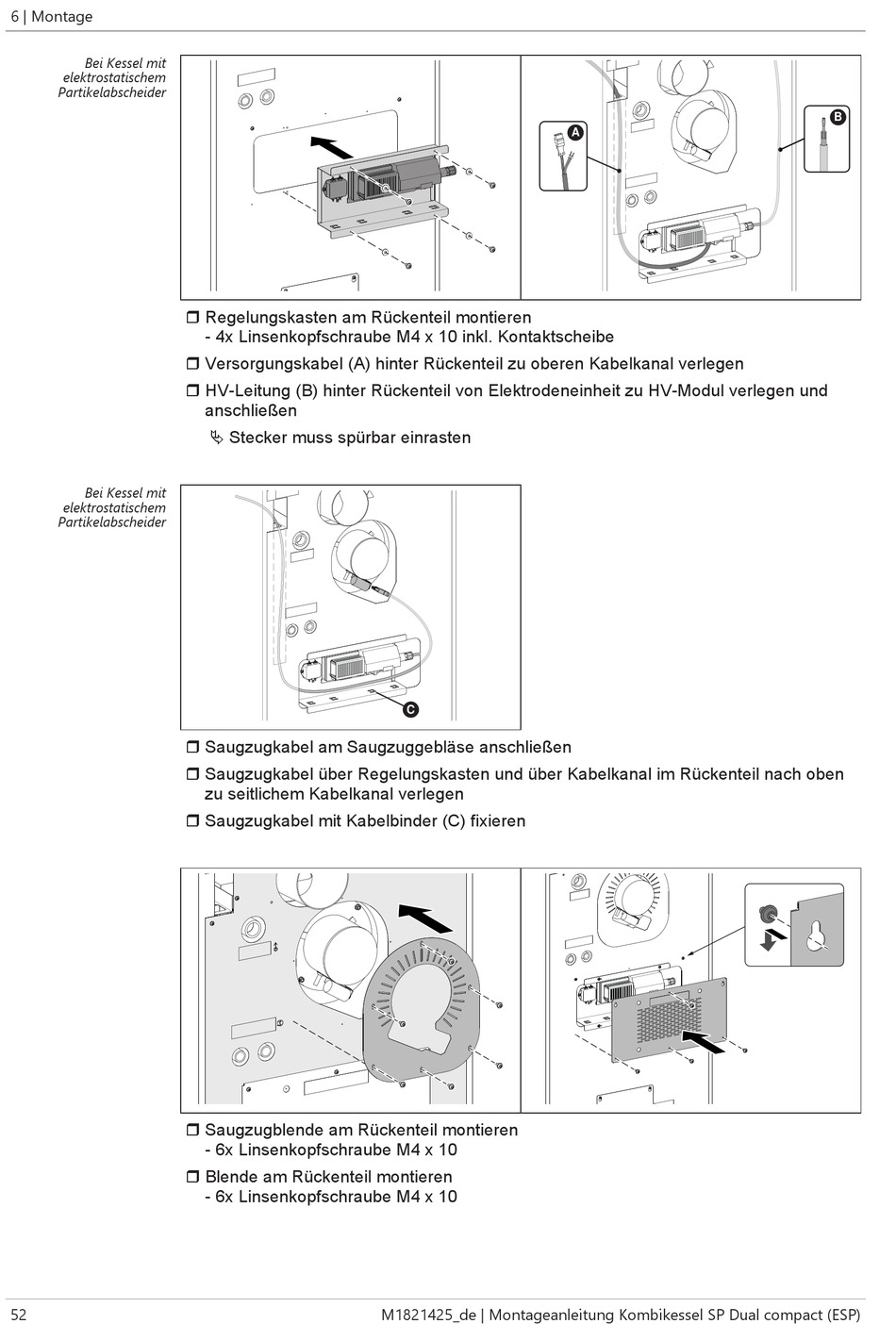

r Regelungskasten am Rückenteil montieren
- 4x Linsenkopfschraube M4 x 10 inkl. Kontaktscheibe
r Versorgungskabel (A) hinter Rückenteil zu oberen Kabelkanal verlegen
r HV-Leitung (B) hinter Rückenteil von Elektrodeneinheit zu HV-Modul verlegen und
anschließen
Ä Stecker muss spürbar einrasten
r Saugzugkabel am Saugzuggebläse anschließen
r Saugzugkabel über Regelungskasten und über Kabelkanal im Rückenteil nach oben
zu seitlichem Kabelkanal verlegen
r Saugzugkabel mit Kabelbinder (C) fixieren
r Saugzugblende am Rückenteil montieren
- 6x Linsenkopfschraube M4 x 10
r Blende am Rückenteil montieren
- 6x Linsenkopfschraube M4 x 10
C
M1821425_de | Montageanleitung Kombikessel SP Dual compact (ESP)
A
B
